QA表 NO. 30 (1/2) NO. 30 (2/2) 机种 FX-1 零件名称 线路板的传送 确认方法及调整方法（故障处理方法） 功能名称 电极传感器的调整（跟前基准L→R流向，内部基准R→L流向） 编制日期 2003/9/1 1.使传感器支架的左右方向的位置如图所示。 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 2.启动电源后进行调整，使受光侧（FR侧）的指示灯为绿，红灯都亮。 质量特性（规格调整值） …
QA表 NO. 29 (1/2) NO. 29 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
皮带张力
编制日期 2003/9/1

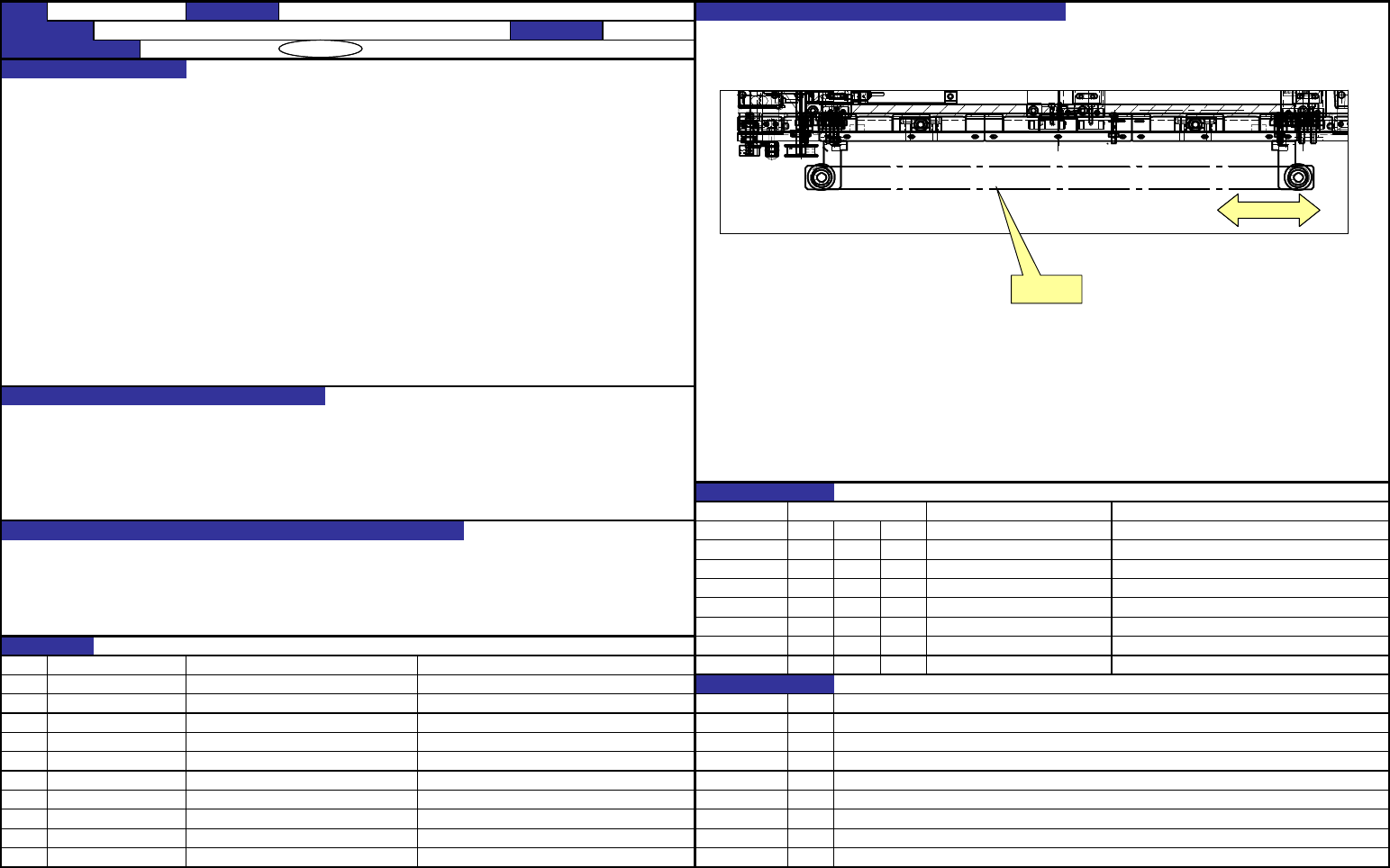

1.输入一定的数值到UNITTA制音波式皮带张力计上，对下图指定位置进行测量。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
拧松支架的紧钉螺钉，按箭头方向移动并进行调整。
质量特性（规格调整值）
1.同步皮带张力
30±5N
Weight=002.5
Width=006.0
Span=0389
功能的作用（规格调整值的意义）
1.传送驱动力。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.皮带打滑。产生杂音。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L164E521000 调整皮带 变更纪录
②
日期
NO.
内容
③
2003/9/1
J4T110
新增
④
⑤
⑥
⑦
⑧
⑨
⑩
7-29
强 弱
测量位置
QA表 NO. 30 (1/2) NO. 30 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
电极传感器的调整（跟前基准L→R流向，内部基准R→L流向）
编制日期 2003/9/1

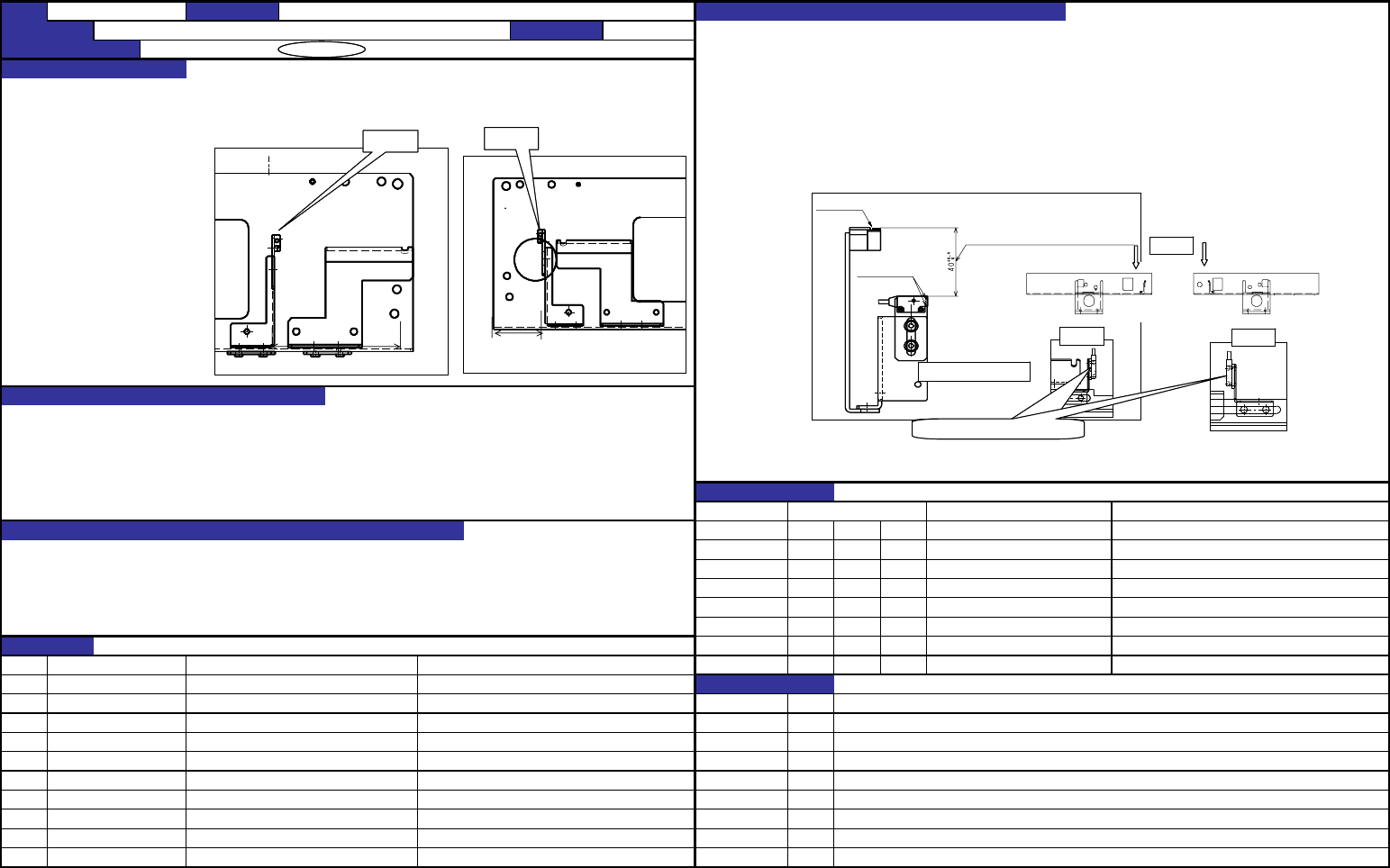

1.使传感器支架的左右方向的位置如图所示。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
2.启动电源后进行调整，使受光侧（FR侧）的指示灯为绿，红灯都亮。
质量特性（规格调整值）
这时，使皮带上面到传感器上面的距离为40 (+0.4～0) mm。 检查指示器，不要测到滚珠螺杆
1.使传感器支架的左右方向的位置如图所示。 支承销检测传感器要安装得与导轨板垂直。
2.启动电源后进行调整，使受光侧（FR侧）的指示灯为绿，红灯都亮。 3.传调整感器位置后，按下法进行确认，确认其无故障正常工作。
这时，使皮带上面到传感器上面的距离为40 (+0.4～0) mm。 ①止动装置调整到最小线路板位置（50mm）。
②将支承销配置在离基准导轨50mm的位置。
③在①、②的状态下，进行把线路板幅度从100mm调整到50mm的作业。
功能的作用（规格调整值的意义）
1.避免与其它部件的干扰。
确保线路板下40mm。
2.传感器光轴吻合。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.因检测位置不合适导致不能测出支承销。
CDE
2.传感器的识别不良。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L172E921000 传感器调整平板 变更纪录
②
L207E021000 传感器狭缝 φ1.2 日期
NO.
内容
③
L207E121000 传感器狭缝 φ1.5 2003/9/1
J4T110
新增
④
2003/12/17
J4T330
调整值变更
⑤
2004/3/16
J4T473
当支承销传感器支架 L/R形状改变时更换简图
⑥
⑦
⑧
⑨
⑩
7-30
投光侧
受光侧
80
センサーの向き注意
センサーの向き注意
レールプレートと垂直となるように調整
调整到与导轨板垂直
视图A
视图A
视图A
传送皮带
皮带上面到传感器上面的距离
注意传感器的方向
指示灯
QA表 NO. 31 (1/2) NO. 31 (2/2)
机种
FX-1 零件名称
线路板的传送
确认方法及调整方法（故障处理方法）
功能名称
电极传感器的调整（跟前基准R→L流向，内部基准L→R流向）
编制日期 2003/9/1
1.使传感器支架的左右方向的位置如图所示。
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
2.启动电源后，调整到受光侧（FR侧）的指示灯为绿灯和红灯同时亮，其它的为红灯亮的状态。
质量特性（规格调整值）
这时，使皮带上面到传感器上面的距离为40 (+0.4～0) mm。 检查指示器，不要测到滚珠螺杆
1.使传感器支架的左右方向的位置如图所示。 支承销检测传感器要安装得与导轨板垂直。
2.启动电源后进行调整，使受光侧（FR侧）的指示灯为绿，红灯都亮。 3.传调整感器位置后，按下法进行确认，确认其无故障正常工作。
这时，使皮带上面到传感器上面的距离为 ①止动装置调整到最小线路板位置（50mm）。
40 (+0.4～0) mm。
②将支承销配置在离基准导轨50mm的位置。
③在①、②的状态下，进行把线路板幅度从100mm调整到50mm的作业。
功能的作用（规格调整值的意义）
1.避免与其它部件的干扰。
确保线路板下40mm。
2.传感器光轴吻合。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
1.因检测位置不合适导致不能测出支承销。
CDE
2.传感器的识别不良。
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L172E921000 传感器调整平板 变更纪录
②
L207E021000 传感器狭缝 φ1.2 日期
NO.
内容
③
L207E121000 传感器狭缝 φ1.5 2003/9/1
J4T110
新增
④
2003/12/17
J4T330
调整值变更
⑤
2004/3/16
J4T473
当支承销传感器支架 L/R形状改变时更换简图
⑥
⑦
⑧
⑨
⑩
7-31
投光侧
受光侧
37
80
センサーの向き注意
レールプレートと垂直となるように調整
调整到与导轨板垂直
视图A
视图A
视图A
传送皮带
指
示灯
皮带上面到传感器上面的距离
注意传感器的方向
