QA表 NO. 3 (1/2) NO. 3 (2/2) 机种 FX-1 零件名称 贴装头部件（MNLA贴装头） 确认方法及调整方法（故障处理方法） 功能名称 夹具吸嘴的振动 编制日期 2003/8/29 确认方法 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 测量夹具吸嘴的振动是否在0.02mm以下。 质量特性（规格调整值） 夹具吸嘴的振动在0.02mm以下。 功能的作用（规格调整值的意义） 与部件粘附，激光测量…

100%1 / 110

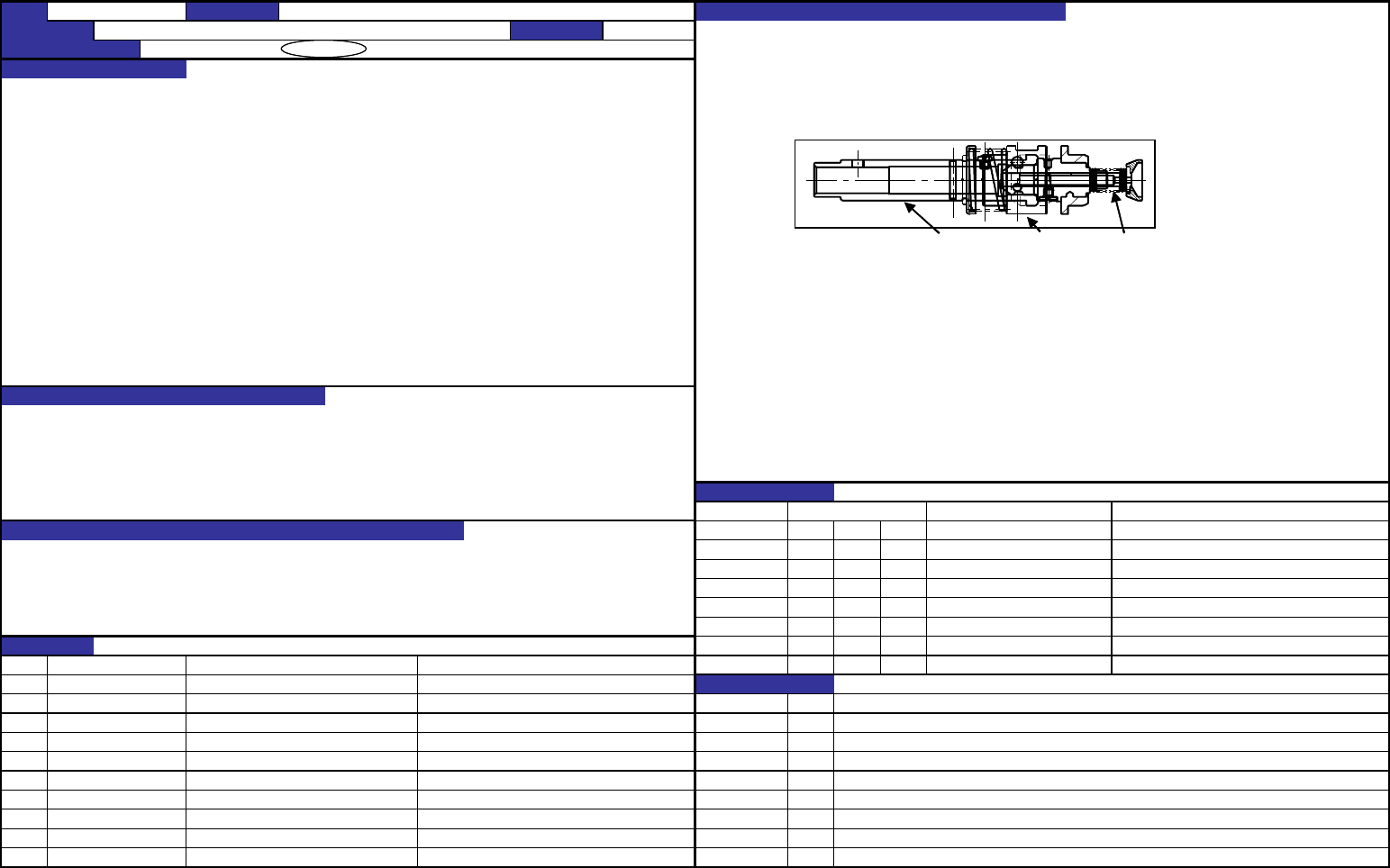

QA表 NO. 2 (1/2) NO. 2 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
吸嘴保持力
编制日期 2003/8/29
确认方法
质量保证类型 　功能·安全性　/　可靠性　/　安全性　/　商品外观
用扭矩测量器测量吸嘴开始旋转时的扭矩。
质量特性（规格调整值）
吸嘴（检查合格品）在0.020Nm（0.20kgfcm）以下的扭矩作用下不旋转。
MNLA贴装头
吸嘴套轴 吸嘴套 吸嘴
故障原因
1.吸嘴套轴，吸嘴套，吸嘴套SP部件损坏。
功能的作用（规格调整值的意义）
防止吸嘴在θ轴旋转时吸嘴套轴偏斜。 调整方法
1.更换部件。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
安装精度不良。
CDE
吸嘴更换错误。
CDE
吸嘴损坏。
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L151E7210A0 吸嘴套轴 变更纪录
②
L151E921000 吸嘴套 日期
NO.
内容
③
L151E821000 吸嘴套SP 2003/8/29 新增
④
⑤
⑥
⑦
⑧
⑨
⑩
1-2

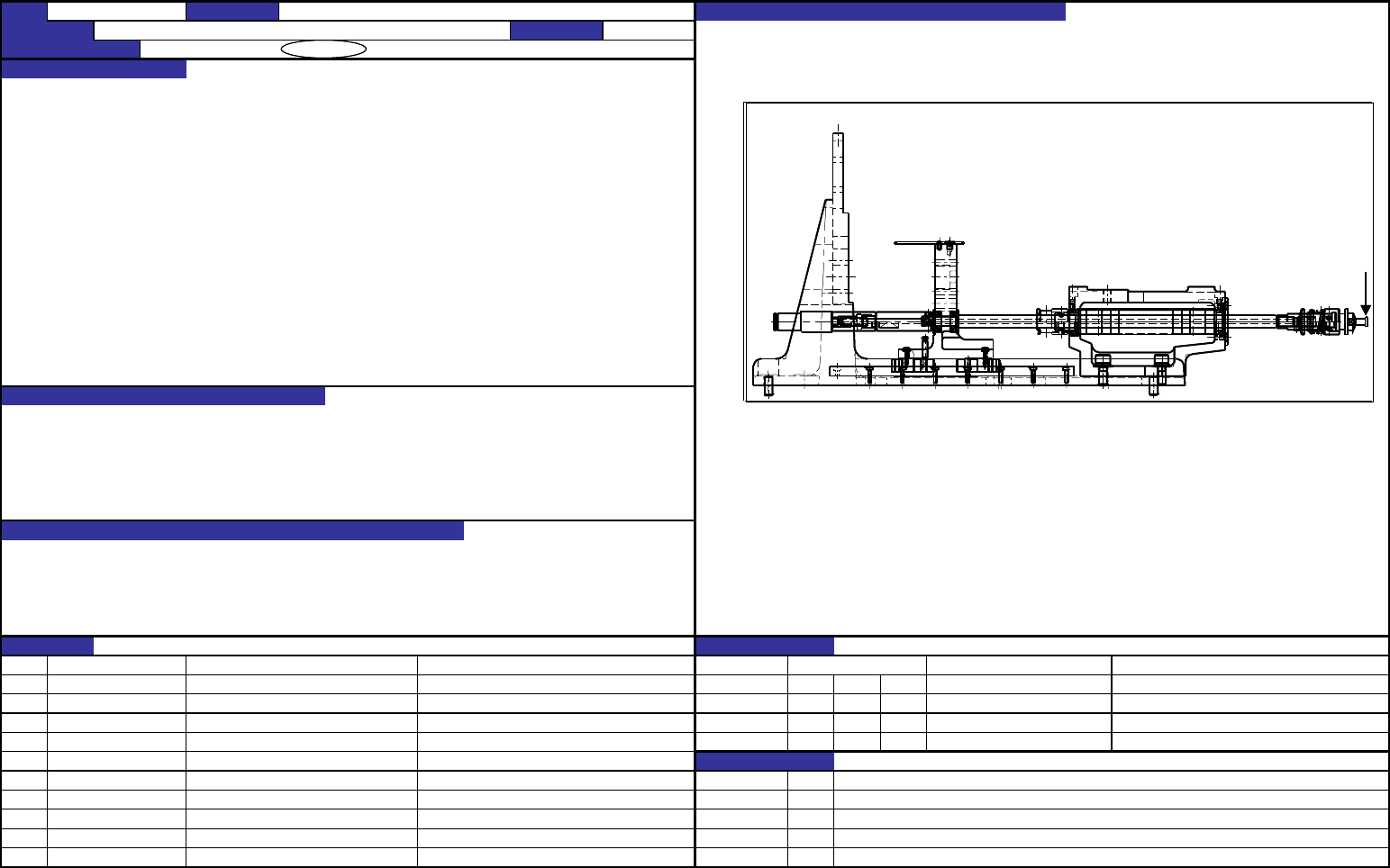

QA表 NO. 3 (1/2) NO. 3 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
夹具吸嘴的振动
编制日期 2003/8/29
确认方法
质量保证类型 　功能·安全性　/　可靠性　/　安全性　/　商品外观
测量夹具吸嘴的振动是否在0.02mm以下。
质量特性（规格调整值）
夹具吸嘴的振动在0.02mm以下。
功能的作用（规格调整值的意义）
与部件粘附，激光测量有关，并对安装制度产生影响。
故障原因
1.贴装头支架，滚珠，吸嘴套轴部件损坏。
2.滚珠保持轴承的受力不足。
预想故障（由于规格调整值的不恰当而产生的故障）
贴装精度下降。 调整方法
吸嘴更换错误。 1.更换部件。
部件的粘附错误。 2.调整轴承的受力。
LA测量错误。 参照QA表贴装头-4滚珠保持轴承的受力。
对象零件
故障发生纪录
NO.
货号 品名 相关质量特性
日期 发生时期 内容 处理对策
①
L150E021000 贴装头支架
CDE
②
L150E321000 支架
CDE
③
L150E221000 滚珠
CDE
④
L151E721000 吸嘴套轴
CDE
⑤ 变更纪录
⑥ 日期 NO. 内容
⑦
2003/8/29 新增
⑧
⑨
⑩
1-3

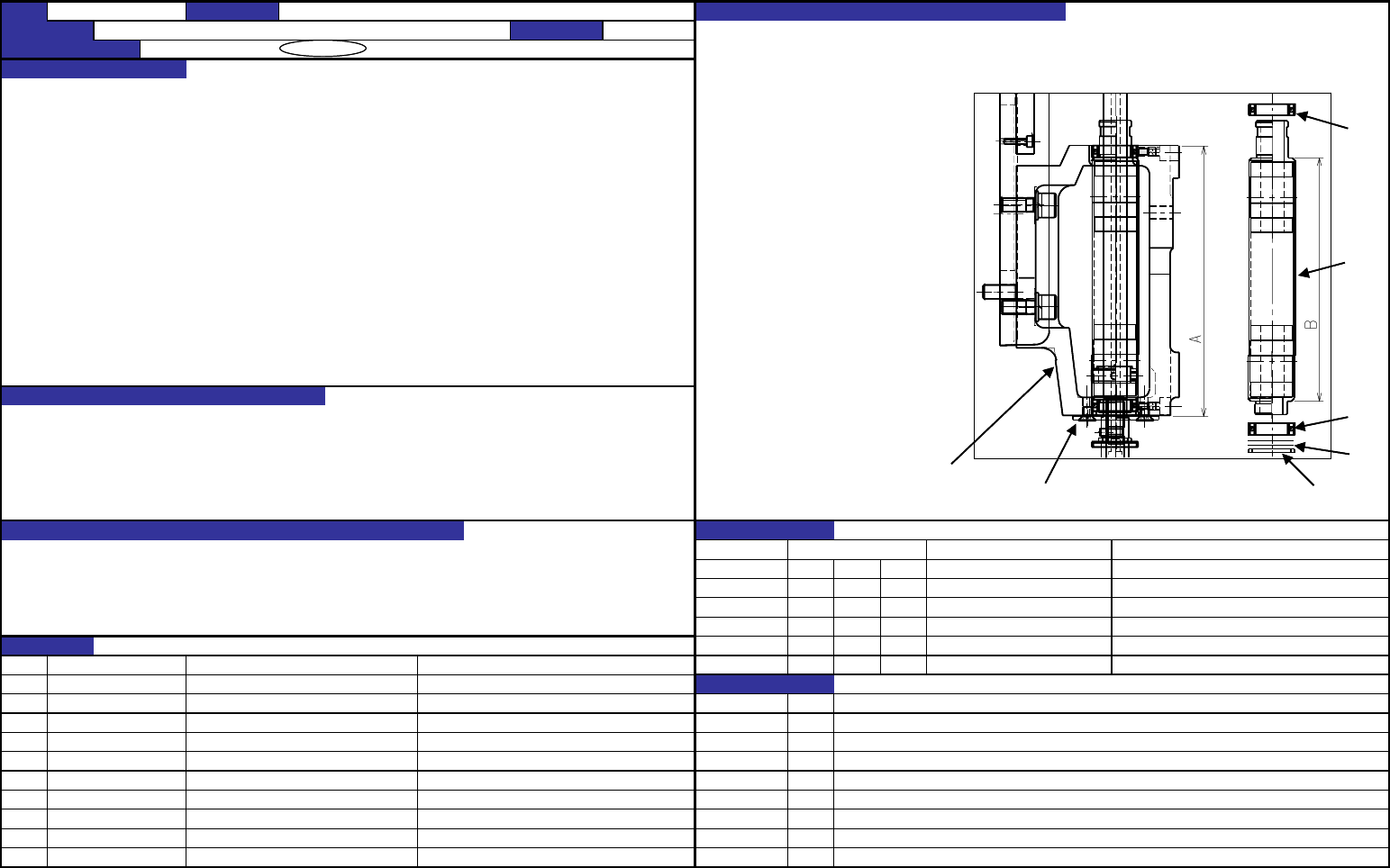

QA表 NO. 4 (1/2) NO. 4 (2/2)
机种
FX-1 零件名称
贴装头部件（MNLA贴装头）
确认方法及调整方法（故障处理方法）
功能名称
滚珠保持轴承的受力
编制日期 2003/8/29
确认方法
质量保证类型 　功能·安全性　/　可靠性　/　安全性　/　商品外观
卸下轴承套，确认推力橡胶是否从贴装头支架上凸出150µm。
质量特性（规格调整值）
滚珠保持轴承的预受力：推力橡胶的损坏量　50µm
调整方法
支架的A尺寸
轴承
滑动箱的B尺寸
4 4E+07
轴承的厚度（T1，T2）
8 4E+07
推力橡胶的厚度
8 4E+07
8 SM1030552TN
测定上述几项后，选择能让推力橡胶
4
凸出贴装头支架50µm的垫片。
( 0 )
滑动箱
垫片厚度（mm）
＝A-B-T1-T2-Ts+0.15
功能的作用（规格调整值的意义）
因Z轴传动系统的刚性不足，对贴装精度产生影响。
轴承
因吸嘴的振动变大，对贴装精度，部件吸附，激光测量产生影响。
垫片
支架
轴承板 推力橡胶
预想故障（由于规格调整值的不恰当而产生的故障） 故障发生纪录
贴装精度下降。
日期 发生时期 内容 处理对策
部件的粘附错误。
CDE
LA测量错误。
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L150E021000 贴装头支架 变更纪录
②
L150E321000 支架 日期
NO.
内容
③
L150E221000 滚珠 2003/8/29 新增
④
40001144 推力橡胶
⑤
40001202 S轴承垫片A t=0.2mm
⑥
40001203 S轴承垫片B t=0.1mm
⑦
40001204 S轴承垫片C t=0.05mm
⑧
SB111000100 轴承
⑨
⑩
