QA表 NO. 3 (1/2) NO. 3 (2/2) 机种 FX-1 零件名称 放大器 确认方法及调整方法（故障处理方法） 功能名称 Zθ随机系统放大器轴设定 编制日期 2003/6/26 质量保证类型 功能 · 安全性 / 可靠性 / 安全性 / 商品外观 质量特性（规格调整值） Zθ随机系统放大器的轴选择开关设定为以下的值。 Zθ随机系统放大器 随机系统放大器 轴选择开关的设定值 LZθ12 0 LZθ34 1 RZθ12 2 按…

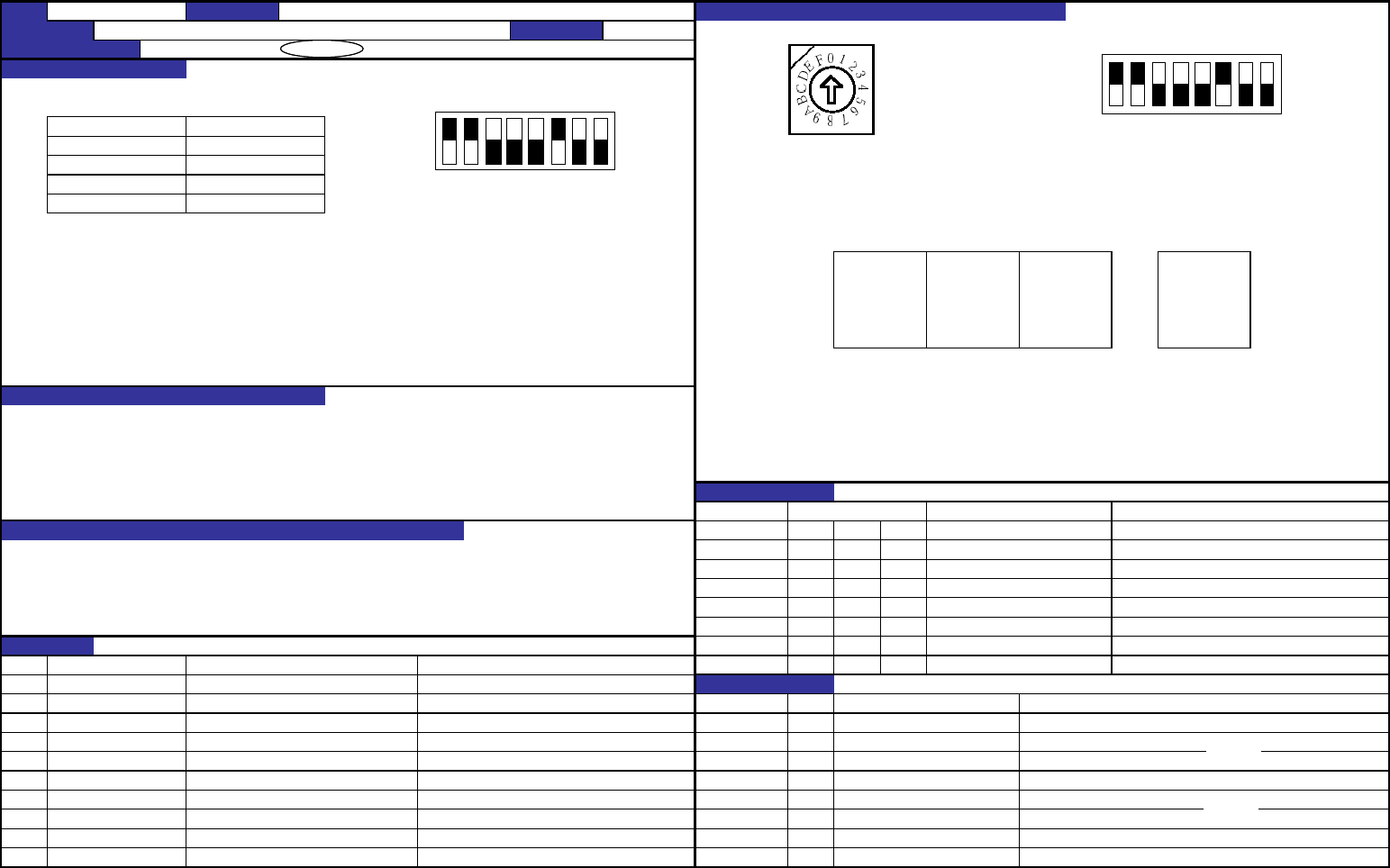

QA表 NO. 2 (1/2) NO. 2 (2/2)
机种
FX-1 零件名称
放大器
确认方法及调整方法（故障处理方法）
功能名称
脉冲驱动轴的设定
编制日期 2003/6/26
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
脉冲驱动的轴选择开关设定为以下的值。
脉冲驱动 轴选择开关的设定值
STBL 参照右图
CENT
2
用旋转泵开关进行CENT，AWC（CENT）， 用DIP开关进行STBL的轴设定
AWC（CENT）
3 AWC（IN/OUT）的轴设定（设定为左表的值）。
※
AWC（IN/OUT）
4 STBL的DIP开关的设定
※AWC（IN/OUT）选项品 底框内脉冲驱动的配置
CENT AWC AWC STBL
(CENT) (IN/OUT)
※
※AWC（IN/OUT）选项品
功能的作用（规格调整值的意义）
为随机系统放大器与位置板间的正常通信而进行的设定。
故障发生纪录
日期 发生时期 内容
处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
·产生位置板与随机系统放大器间的SSCNET通信错误。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L900E021000 脉冲驱动（AC100V） 变更纪录
②
L900E121000 脉冲驱动（DC24V） 日期
NO.
内容 处理对策
③
④
⑤
⑥
⑦
⑧
⑨
⑩
11-2
快（开）
慢（关）
ON
OFF
1
8
ON
OFF
18

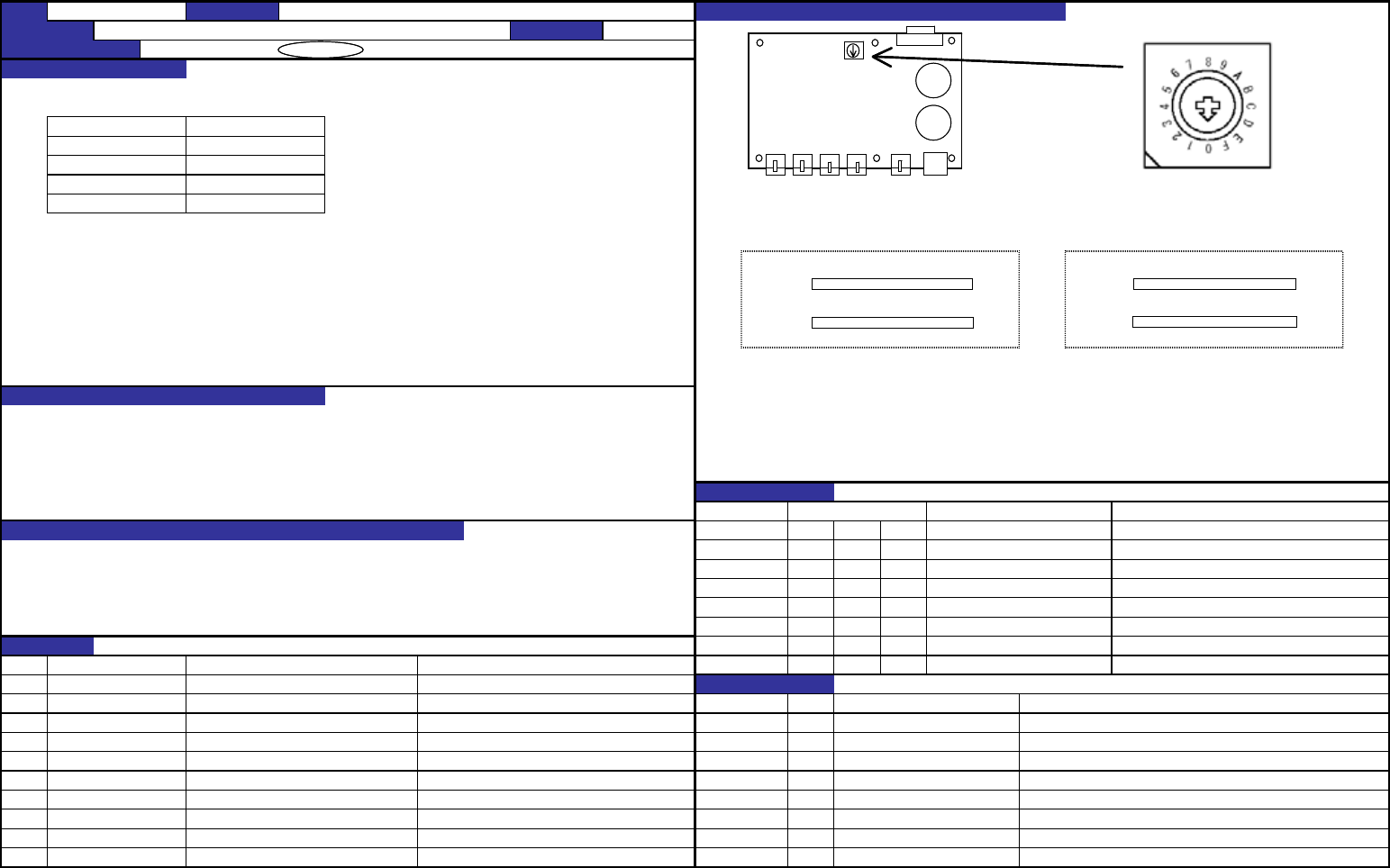

QA表 NO. 3 (1/2) NO. 3 (2/2)
机种
FX-1 零件名称
放大器
确认方法及调整方法（故障处理方法）
功能名称
Zθ随机系统放大器轴设定
编制日期 2003/6/26
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
Zθ随机系统放大器的轴选择开关设定为以下的值。
Zθ随机系统放大器
随机系统放大器 轴选择开关的设定值
LZθ12 0
LZθ34 1
RZθ12 2
按左表的值设定旋转泵开关
RZθ34 3
贴装头部分的Zθ随机系统放大器配置
贴装头L 贴装头R
LZθ12 RZθ12
LZθ34 RZθ34
功能的作用（规格调整值的意义）
为Zθ随机系统放大器与位置板间的正常通信而进行的设定。
故障发生纪录
日期 发生时期 内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
·产生位置板与Zθ随机系统放大器间的SSCNET通信错误。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L901E521000 Zθ随机系统放大器 变更纪录
②
日期
NO.
内容 处理对策
③
④
⑤
⑥
⑦
⑧
⑨
⑩
11-3
轴选择开关（CS1）

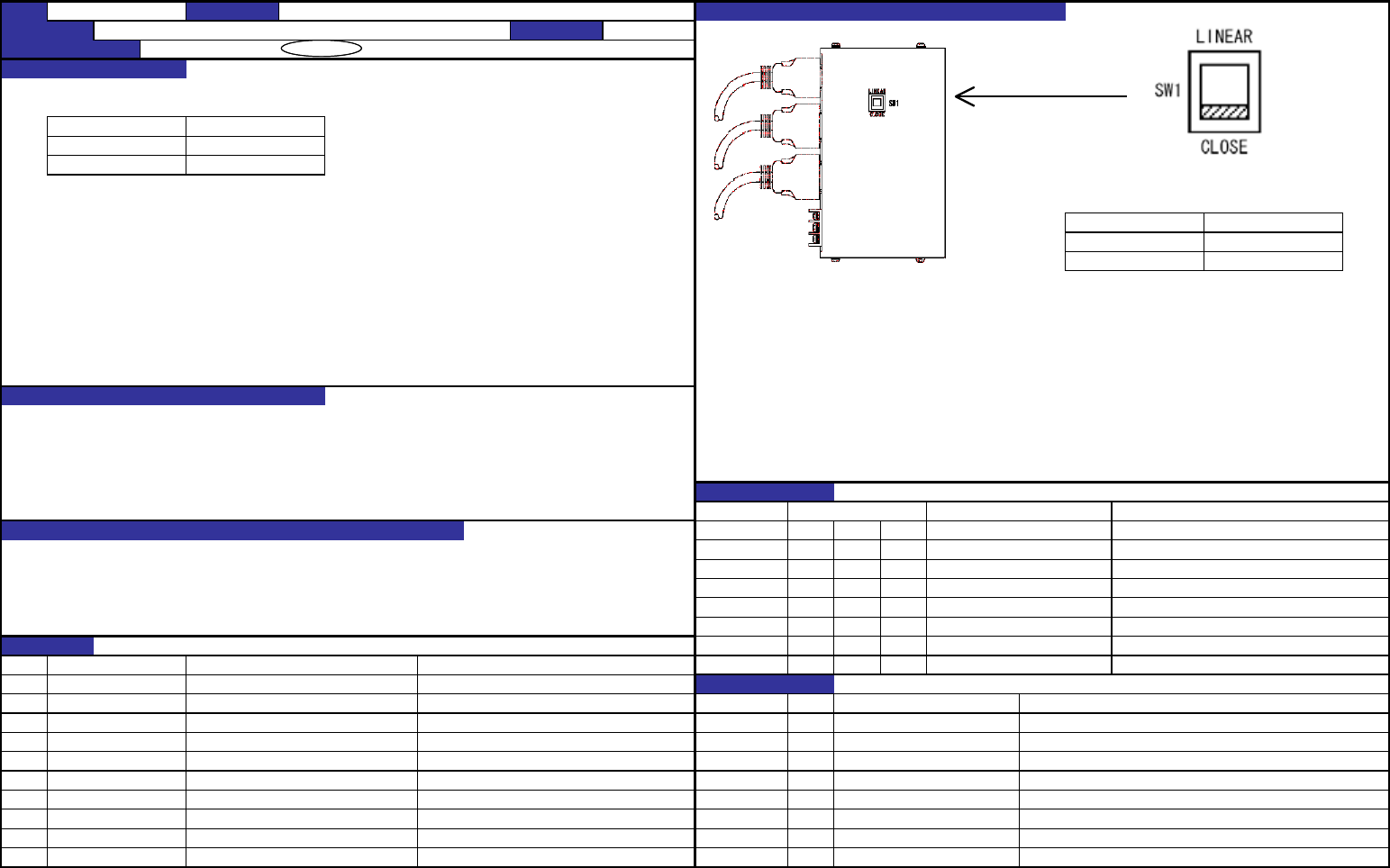

QA表 NO. 4 (1/2) NO. 4 (2/2)
机种
FX-1 零件名称
放大器
确认方法及调整方法（故障处理方法）
功能名称
ABZ相差动输入I/F部件的设定
编制日期 2003/6/26
质量保证类型 功能·安全性 / 可靠性 / 安全性 / 商品外观
质量特性（规格调整值）
ABZ相差动输入I/F部件的开关1设定为以下的值。
随机系统放大器 开关1的设定
XL，XR LINEAR
YBL，YBR CLOSE
随机系统放大器 开关1的设定
XL，XR LINEAR
YBL，YBR CLOSE
功能的作用（规格调整值的意义）
为向随机系统放大器输入正常的编码信号而进行的设定。
故障发生纪录
日期 发生时期
内容 处理对策
预想故障（由于规格调整值的不恰当而产生的故障）
CDE
·检测器产生异常错误。
CDE
CDE
CDE
CDE
CDE
对象零件
CDE
NO.
货号 品名 相关质量特性
CDE
①
L901E921000 ABZ相差动输入I/F部件 变更纪录
②
日期
NO.
内容 处理对策
③
④
⑤
⑥
⑦
⑧
⑨
⑩
11-4
