- 93 - 47 . P W B CO NV E YO R CO MP ON ENT S( 1 1) 基板搬送関係（１１） 2 56 44 17 9 12 14 15 11 32 24 23 35 31 25 30 25 27 26 33 31 27 28 29 7 8 51 53 54 3 4 5 6 52 46 48 47 50 49 53 54 A A 43 42 37 38 39 40 41 36 45 18 13 19 13…
- 92 -
NOTE( 注記 ) #01....4 PORT ELECTROMAGNETIC オプション ＶＣＳ が付いている
VALVE IS NECESSARY WHEN 場合は、４つ組のデンジベンが
OPTION VCS IS ATTACHED. 必要です。
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
4
2 400-93920 HANDLE SHAFT
ハンドルシャフト
1
3 400-00916 MANIFOLD VALVE A ASM
コンベアバルブ Ａ 組
1
4 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付けベース
(1)
5
#01
PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート 電磁弁
(3)
6 PX-0500030-00 SILENCER
サイレンサ
(1)
7 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
2
8 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
1
9 PF-0200040-00 REGULATOR
レギュレータ
2
10 400-00904 REGULATOR BRACKET
レギュレータブラケット
1
11 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
4
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
13 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
1
14 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
6
15 PX-5000140-00 PLUG
止栓
3
16 HX-0029400-00 FIXED BASE
固定ベース
7
17 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
7
18 400-94486 REGULATOR_BR
レギュレータブラケット
1
19 PF-0200040-00 REGULATOR
レギュレータ
1
20 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
21 SL-6104042-TN BOLT
座金付き六角穴ボルト
4
22 400-93936 BU_HOME_SENSOR__BRACKET_ASM
ＢＵ ゲンテンセンサブラケット組
1
23 400-92573 BU ORG SENS ASM
ＢＵ 原点センサ組
(1)
24 E4115-729-000 UNION
ＢＵ センサーブラケット
(1)
25 EA-9500B01-00 CABLE BAND
束線バンド
(1)
26 400-92570 WAIT SENSOR ASM
ＷＡＩＴ センサ組
1
27 EA-9500B01-00 CABLE BAND
束線バンド
40
28 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
29 SM-8050502-TP SCREW M5 L=5
止めねじ
4
30 400-92571 STOP SENSOR ASM
ＳＴＯＰ センサ組
1
31 400-92572 C.OUT SENSOR ASM
Ｃ．ＯＵＴ センサ組
1
32 400-94484 CONVEYOR_VALVE_STAGE
コンベアバルブステージ
1
33 400-92512 FIBER
ファイバー
3
34 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
4
35 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
2
36 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
2
- 93 -

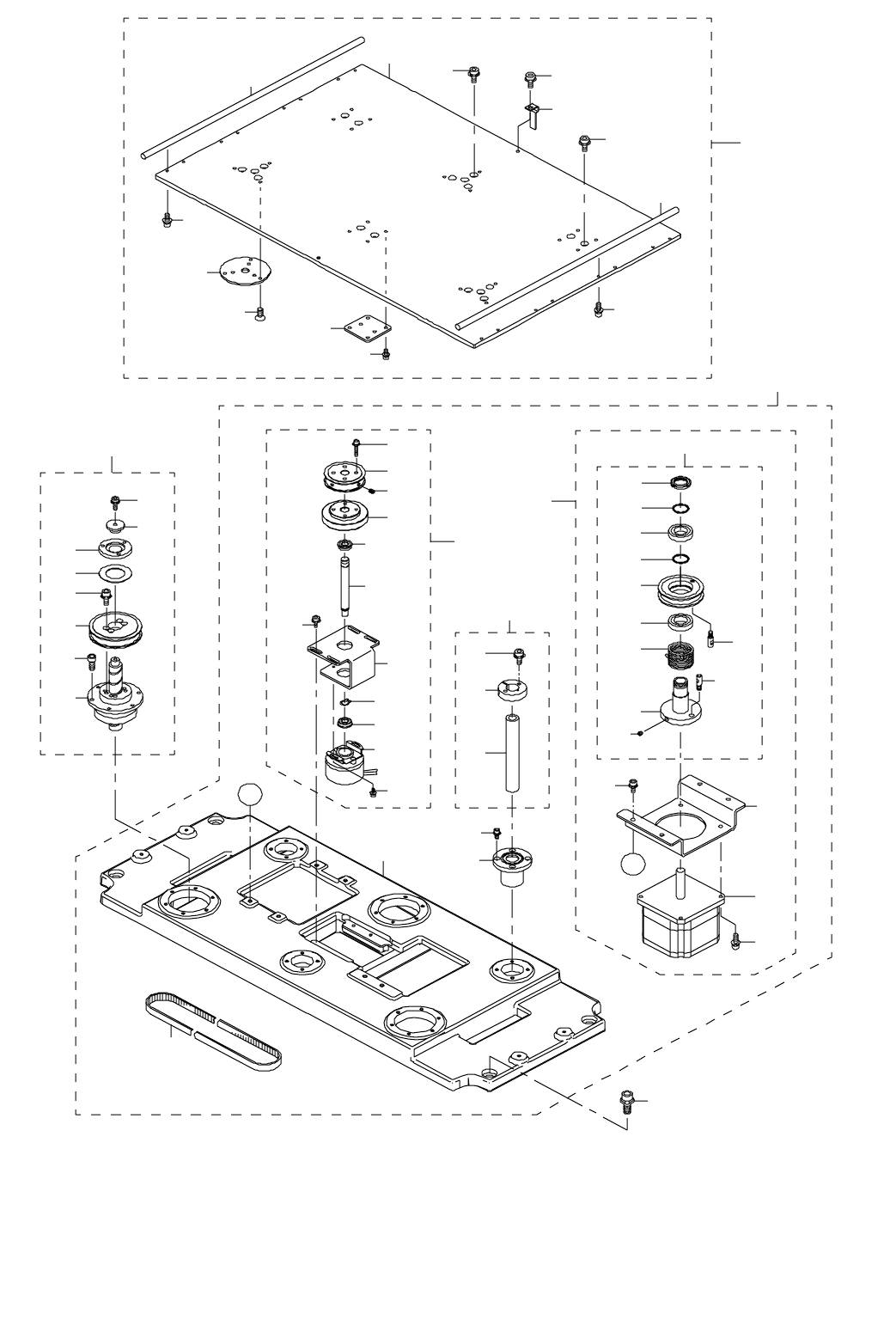

47.PWB CONVEYOR COMPONENTS(11)
基板搬送関係（１１）
2
56
44
17
9
12
14
15
11
32
24
23
35
31
25
30
25
27
26
33
31
27
28
29
7
8
51
53
54
3
4
5
6
52
46
48
47
50
49
53
54
A
A
43
42
37
38
39
40
41
36
45
18
13
19
13
16
34
1
10
20
21
22
55
55
- 94 -
NOTE( 注記 ) #01....FOR MARKET EXCHANGING 市場交換用
#02....FOR FRONT REFERENCE 手前基準用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93900 BU_UNIT
ＢＵ ユニット
1
2 400-71329 BU_BASE
ＢＵ ベース
(1)
3 400-80446 GUIDE SHAFT UNIT
ガイドシャフトユニット
(3)
4 400-76103 BU GUIDE SHAFT
ＢＵ ガイドシャフト
(1)
5 L177E-521-000 GUIDE SHAFT HOLDER
ガイド シャフト ホルダー
(1)
6 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
7 SB-8160001-00 BEARING
ころがり軸受
(3)
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
9 400-71334 BU_TIMING_BELT
ＢＵ タイミングベルト
(1)
10 400-93903 ENCORDER UNIT
エンコーダユニット
(1)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
16 400-93904 ENCORDER_BR
エンコーダブラケット
(1)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
18 400-93905 ENCORDER_SHAFT
エンコーダシャフト
(1)
19 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
20 400-93906 STOPPER_DISC
ストッパディスク
(1)
21 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
22 400-93901 BU_MOTOR_UNIT
バックアップモータユニット
(1)
23 400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
24 L177E-621-0A0 TORQUE SUPPORT UNIT
トルク サポート ユニット
(1)
25 SB-1170001-00 BEARING
ころがり軸受
(2)
26 E4156-729-000 NUT (M17X1)
ナット（Ｍ １７ Ｘ １）
(1)
27 E4144-729-000 THRUST COLLAR
スラストカラー
(2)
28 L177E-621-000 TORQUE SUPPORT
トルク サポート
(1)
29 SM-8050402-TP SCREW
止めねじ
(2)
30 L177E-721-000 SPT TBL MOTOR PULLEY
ＳＰＴ テーブル モーター プーリー
(1)
31 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
32 L177E-821-000 TORTION SPRING
トーション スプリング
(1)
33 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
34 400-93902 BU_MOTOR_BR
バックアップモータブラケット
(1)
35 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
36
#01
400-82786 STBL BALL SCREW UNIT
ＳＴＢＬ ボールねじユニット
3
37 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
38 L176E-921-000 CLAMP HOLDER
クランプ ホルダー
(1)
39 L177E-021-000 HOLDER CUSHION
ホルダー クッション
(1)
40 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
42 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブル プーリー
(1)
43 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ テーブル ボール スクリュー
(1)
44 SM-6041002-TN BOLT
六角穴ボルト
(18)
45
#02
400-93907 SUPPORT_TABLE_ASM
サポートテーブル組
1
46 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
47 400-93909 BU_SENSOR_DOG
ＢＵ センサドグ
(1)
48 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
49 L177E-121-000 BALL SCREW SUPPORT PLATE
ボール スクリュー サポート プレート
(3)
50 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(9)
51 400-93908 SUPPORT_TABLE_L
サポートテーブル Ｌ
(1)
52 L177E-421-000 GUIDE SHAFT PLATE
ガイド シャフト プレート
(3)
53 L176E-121-000 SIDE BEAM
サイド ビーム
(2)
54 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
(15)
56 SL-6082092-TN BOLT
座金付き六角穴ボルト
4
