- 10 5 - 53 . P W B CO NV E YO R CO MP ON ENT S( 1 7)( TY PE XL ) 基板搬送関係（１７） （ＸＬ 仕様） 8 20 10 4 7 9 5 6 18 13 12 15 16 33 37 24 25 26 27 22 29 30 28 19 31 32 23 11 3 21 16 11 2 15 12 13 18 17 1 17 14 14
- 104 -

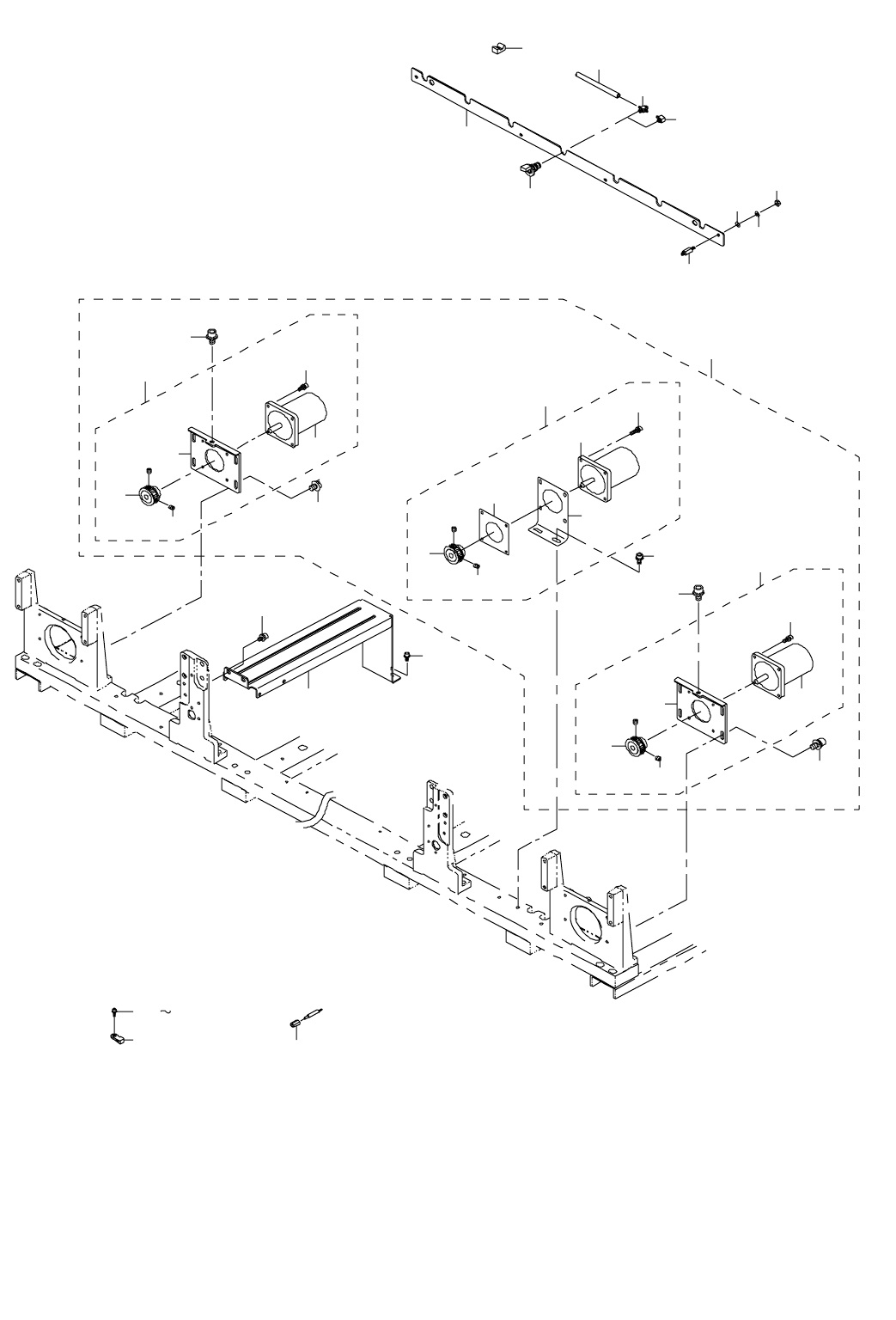

NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98130 PWB_GUIDE_U_XL
ＰＷＢ ガイド Ｕ ＿ ＸＬ
8
2 SL-6031092-TN SCREW
座金付き六角穴ボルト
24
3 400-98157 SCREW_SHAFT_ASM_XL
スクリュウシャフト組 ＸＬ
1
4 400-97730 SCREW_SHAFT_XL
スクリュウシャフト ＸＬ
(2)
5 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(4)
10 E4085-725-000 PULLEY A(E)
プーリ Ａ（Ｅ）
(2)
11 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
(8)
12 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
13 400-97733 DRIVE_BELT_C_XL
ドライブ＿ベルト＿ Ｃ ＿ ＸＬ
(1)
14 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
15 400-98160 DRIVE_SHAFT_ASM XL
ドライブシャフト組 ＸＬ
1
16 400-98131 DRIVE_SHAFT_S_XL
ドライブシャフト Ｓ ＿ ＸＬ
(2)
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(6)
18 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
(6)
19 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
20 400-00852 DRIVE BELT S
ドライブベルト Ｓ
(2)
21 400-00849 DRIVE PULLEY F ASM
ドライブプーリ Ｆ 組
(3)
22 SL-6031642-TN SCREW
座金付き六角穴ボルト
(3)
23 400-00850 DRIVE PULLEY F
ドライブプーリ Ｆ
(1)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
25 400-00851 MOTOR PULLEY B
モータプーリ Ｂ
(1)
26 SB-1080002-00 SIDE BEARING
サイドベアリング
(6)
27 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(6)
28 400-98132 DRIVE_SHAFT_C_XL
ドライブシャフト Ｃ ＿ ＸＬ
(1)
29 400-01005 DRIVE BELT C(L)
ドライブベルト Ｃ（Ｌ）
(1)
30 WP-0320500-SF WASHER 3.2X7X0.5
平座金 小形丸 Ｍ ３
(12)
31 400-98172 CONVEYOR_BELT_ASM_XL
コンベアベルト組 ＸＬ
1
32 SL-6031092-TN SCREW
座金付き六角穴ボルト
(16)
33 400-97731 CONVEYOR_BELT_S_XL
コンベアベル＿ Ｓ ＿ ＸＬ
(4)
34 400-97732 CONVEYOR_BELT_C_XL
コンベアベル＿ Ｃ ＿ ＸＬ
(2)
35 E2046-725-000 PWB INNER
ＰＷＢ インナ
(12)
36 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(8)
- 105 -
53.PWB CONVEYOR COMPONENTS(17)(TYPE XL)
基板搬送関係（１７）（ＸＬ 仕様）
8
20
10
4
7
9
5
6
18
13
12
15
16
33
37
24
25
26
27
22
29
30
28
19
31
32
23
11
3
21
16
11
2
15
12
13
18
17
1
17
14
14
- 106 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98133 RAIL_SUPPORT_XL
レールサポート＿ ＸＬ
1
2 400-98158 CONVEYOR_MOTOR_ASM_XL
コンベアモータ組 ＸＬ
1
3 400-93941 CONVEYOR_MOTOR_C_ASM_L
コンベアモータ Ｃ 組 Ｌ
(1)
4 400-01009 MOTOR BRAKET C(L)
モータブラケット Ｃ（Ｌ）
(1)
5 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
6 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
7 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
(1)
8 400-48074 CENTER MOTOR ASM
センタモータ組
(1)
9 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
10 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
11 400-98159 CONVEYOR_MOTOR_LR_ASM_XL
コンベアモータ ＬＲ 組 ＸＬ
(2)
12 400-30592 MOTOR BRACKET A
モータブラケット Ａ
(1)
13 400-48074 CENTER MOTOR ASM
センタモータ組
(2)
14 SL-6041242-TN BOLT
座金付き六角穴ボルト
(4)
15 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
16 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
17 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
18 SL-6051092-TN BOLT
座金付き六角穴ボルト
(8)
19 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.3
20 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
21 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
22 400-98128 PUSHER_PLATE_XL
プッシャプレート _XL
1
23 400-46992 FIBER_NUT
ファイバナット
3
24 E2165-721-000 PUSHER SPACER
プッシャスペーサ
4
25 WP-0430801-SC WASHER M4
平座金 Ｍ ４
4
26 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
4
27 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
4
28 401-23832 Y_PUSHER_V_ASM
Ｙ プッシャ＿ Ｖ 組
7
29 PJ-0460525-01 ELBOW
バーブエルボ
1
30 PJ-0460590-05 CONNECTOR
バーブ継ぎ手
6
31 HX-0029400-00 FIXED BASE
固定ベース
1
32 HX-0034400-00 HARNESS PARTS
束線パーツ
3
33 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
1
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
3
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
36 SL-6031092-TN SCREW
座金付き六角穴ボルト
1
37 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
