- 12 9 - 6 5 .CV S CO MP ON E NTS ＣＶＳ 関係 4 6 6 7 7 7 8 12 12 10 10 10 10 10 11 11 11 11 12 13 14 15 16 17 18 12 3 5 6 9 9 9 9 1 21 2 20 19
- 128 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71448 FPI 3020 FRONT ASSY
ＦＰ ３０２０フロント組
1
2 400-94866 FPI_ASSY_F
ＦＰＩ ＿アッシー＿ Ｆ
(1)
3 400-94868 FPI_BRACKET_B
ＦＰＩ ＿ブラケット＿ Ｂ
(1)
4 400-94869 FPI_COVER_B
ＦＰＩ ＿カバー＿ Ｂ
(1)
5 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(7)
6 E6025-729-0A0 FPI COVER U 20 ASM.
ＦＰＩ カバー Ｕ ２０組
(1)
7 E6025-729-000 FPI COVER U 20
ＦＰＩ カバー Ｕ ２０
(1)
8 E6028-729-000 FPI PLATE 20
ＦＰＩ プレート２０
(1)
9 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(2)
10 400-94870 HARNESS_CLAMP_A
ハーネス＿クランプ＿ Ａ
(2)
11 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(4)
12 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(4)
13 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(8)
14 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(8)
15 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
16 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
17 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(4)
18 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.2)
19 400-94871 HARNESS_CLAMP_B
ハーネス＿クランプ＿ Ｂ
(2)
20 400-94872 FPI_SIDE_BRACKET_L
ＦＰＩ ＿サイド＿ブラケット＿ Ｌ
(1)
21 SL-6061292-TN SCREW
座金付き六角穴ボルト
(6)
22 400-94873 FPI_SIDE_BRACKET_R
ＦＰＩ ＿サイド＿ブラケット＿ Ｒ
(1)
23 400-71449 FPI 3020 REAR ASSY
ＦＰＩ ３０２０リア組
1
24 400-94867 FPI_ASSY_R
ＦＰＩ ＿アッシー＿ Ｒ
(1)
25 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(7)
26 E6025-729-0A0 FPI COVER U 20 ASM.
ＦＰＩ カバー Ｕ ２０組
(1)
27 E6025-729-000 FPI COVER U 20
ＦＰＩ カバー Ｕ ２０
(1)
28 E6028-729-000 FPI PLATE 20
ＦＰＩ プレート２０
(1)
29 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(2)
30 400-94870 HARNESS_CLAMP_A
ハーネス＿クランプ＿ Ａ
(2)
31 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ ３ Ｘ ４
(4)
32 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(4)
33 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(8)
34 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(8)
35 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
36 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
37 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(4)
38 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.2)
39 400-94868 FPI_BRACKET_B
ＦＰＩ ＿ブラケット＿ Ｂ
(1)
40 400-94869 FPI_COVER_B
ＦＰＩ ＿カバー＿ Ｂ
(1)
41 400-94871 HARNESS_CLAMP_B
ハーネス＿クランプ＿ Ｂ
(2)
42 400-94872 FPI_SIDE_BRACKET_L
ＦＰＩ ＿サイド＿ブラケット＿ Ｌ
(1)
43 400-94873 FPI_SIDE_BRACKET_R
ＦＰＩ ＿サイド＿ブラケット＿ Ｒ
(1)
44 SL-6061292-TN SCREW
座金付き六角穴ボルト
(6)
- 129 -

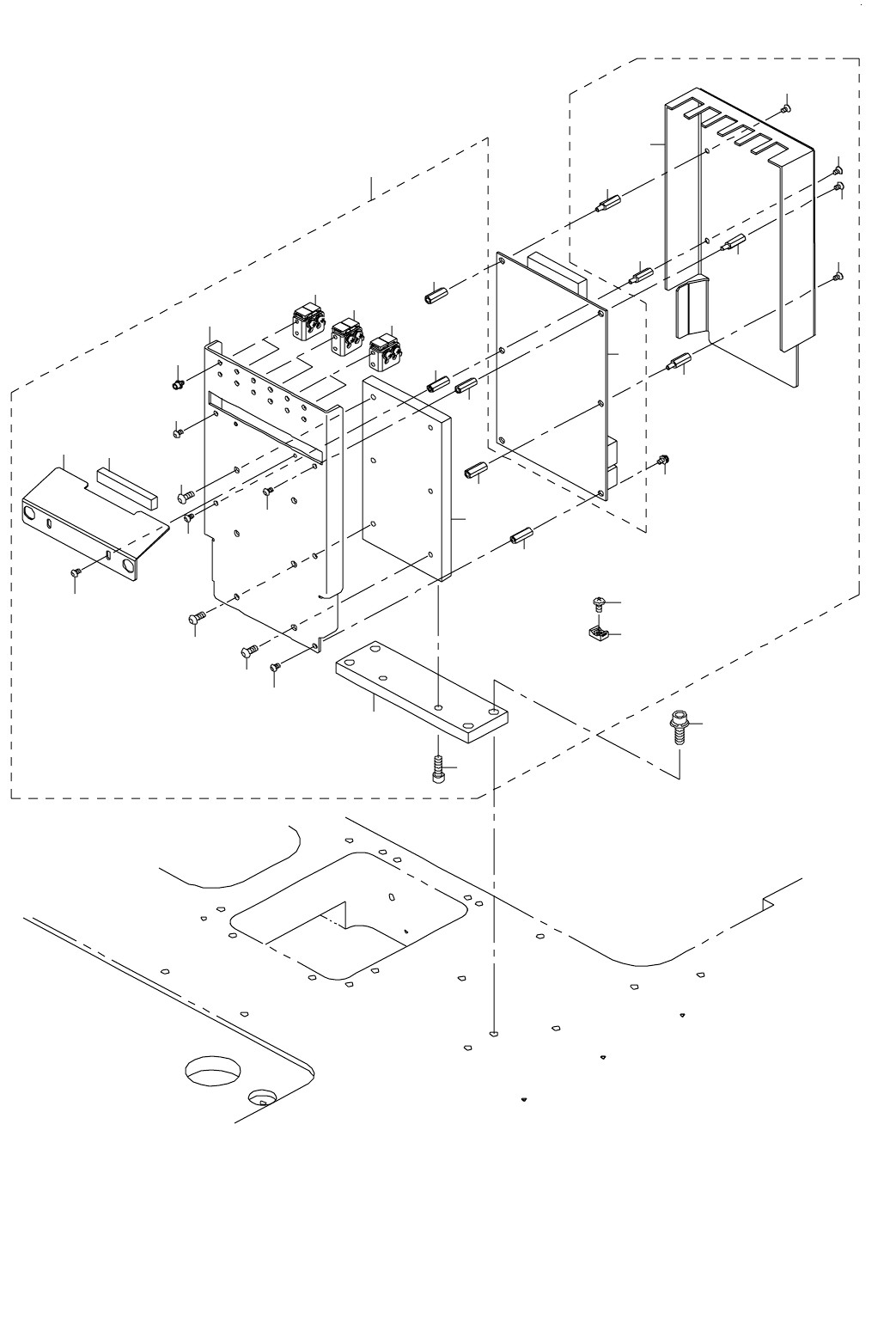

65.CVS COMPONENTS
ＣＶＳ 関係
4
6
6
7
7
7
8
12
12
10
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
12
3
5
6
9
9
9
9
1
21
2
20
19
- 130 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-01988 CVS UNIT
ＣＶＳ ユニット
1
2 400-99513 CVS BASE
ＣＶＳ ベース
(1)
3 400-99514 CVS BASE P
ＣＶＳ ベース Ｐ
(1)
4 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(2)
5 401-05839 CVS_BRACKET
ＣＶＳ ブラケット
(1)
6 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(6)
7 401-01989 CONTACT SUB UNIT
コンタクトサブユニット
(6)
8 401-05838 CVS_COVER
ＣＶＳ カバー
(1)
9 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(5)
10 400-48829 STUD17
スタッド１７
(5)
11 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
12 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(4)
13 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
16 401-05840 CVS_PCB_COVER
ＣＶＳ ＰＣＢ カバー
(1)
17 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
18 400-80833 SPONGE
スポンジ
(1)
19 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(12)
20 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
21 400-95117 CVS PCB ASM.
ＣＶＳ 基板組
1
