KE-3020_KE-3020R-Rev03 - 第138页
- 13 1 - 66. N OZ ZLE AS SEM BL Y & SUP PO RT PI N CO MP ON ENT S ノズルアッセンブリ・サポートピン関係 34 6 5 12 13 14 15 16 17 12 789 18 10 11
- 130 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-01988 CVS UNIT
ＣＶＳ ユニット
1
2 400-99513 CVS BASE
ＣＶＳ ベース
(1)
3 400-99514 CVS BASE P
ＣＶＳ ベース Ｐ
(1)
4 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(2)
5 401-05839 CVS_BRACKET
ＣＶＳ ブラケット
(1)
6 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(6)
7 401-01989 CONTACT SUB UNIT
コンタクトサブユニット
(6)
8 401-05838 CVS_COVER
ＣＶＳ カバー
(1)
9 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(5)
10 400-48829 STUD17
スタッド１７
(5)
11 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
12 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(4)
13 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
16 401-05840 CVS_PCB_COVER
ＣＶＳ ＰＣＢ カバー
(1)
17 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
18 400-80833 SPONGE
スポンジ
(1)
19 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(12)
20 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
21 400-95117 CVS PCB ASM.
ＣＶＳ 基板組
1
- 131 -

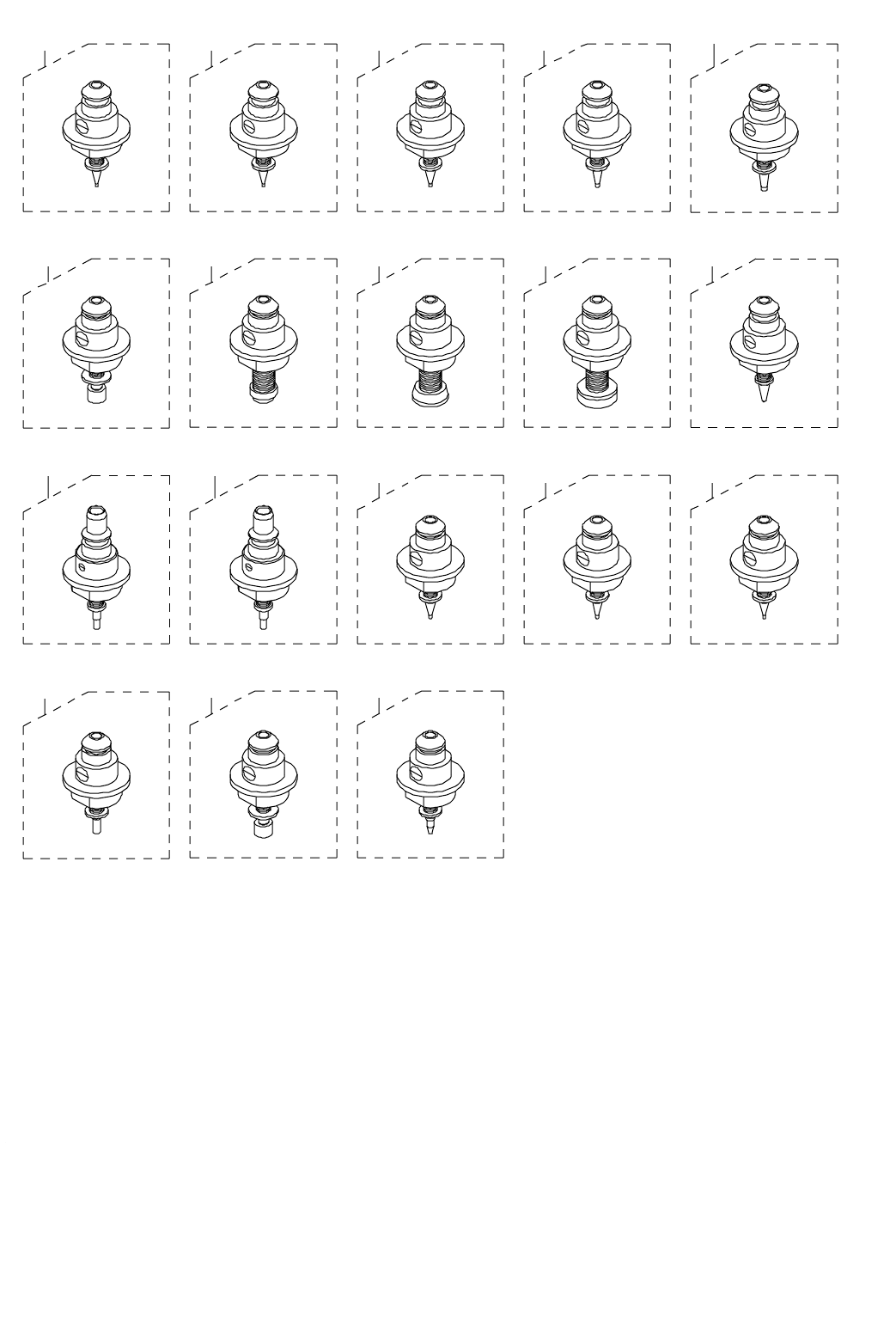

66.NOZZLE ASSEMBLY & SUPPORT PIN COMPONENTS
ノズルアッセンブリ・サポートピン関係
34
6
5
12
13 14 15
16
17
12
789
18
10
11
- 132 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-11046 NOZZLE ASSEMBLY 500
ノズルアッセンブリ５００
1
2 400-01339 NOZZLE ASSEMBLY 501
ノズルアッセンブリ５０１
1
3 400-01340 NOZZLE ASSEMBLY 502
ノズルアッセンブリ５０２
1
4 400-01341 NOZZLE ASSEMBLY 503
ノズルアッセンブリ５０３
1
5 400-01342 NOZZLE ASSEMBLY 504
ノズルアッセンブリ５０４
1
6 400-01343 NOZZLE ASSEMBLY 505
ノズルアッセンブリ５０５
1
7 400-01344 NOZZLE ASSEMBLY 506
ノズルアッセンブリ５０６
1
8 400-01345 NOZZLE ASSEMBLY 507
ノズルアッセンブリ５０７
1
9 400-44239 NOZZLE ASSEMBLY 508C
ノズルアッセンブリ５０８ Ｃ
1
10 400-25165 NOZZLE ASSEMBLY 509
ノズルアッセンブリ５０９
1
11 E3615-729-0A0 NOZZLE ASSEMBLY 510
ノズルアッセンブリ５１０
1
12 E3616-729-0A0 NOZZLE ASSEMBLY 511
ノズルアッセンブリ５１１
1
13 400-10999 NOZZLE ASSEMBLY 500 CVS
ノズルアッセンブリ５００ ＣＶＳ
1
14 400-10995 NOZZLE ASSEMBLY 502 CVS
ノズルアッセンブリ５０２ ＣＶＳ
1
15 400-10996 NOZZLE ASSEMBLY 503 CVS
ノズルアッセンブリ５０３ ＣＶＳ
1
16 400-10997 NOZZLE ASSEMBLY 504 CVS
ノズルアッセンブリ５０４ ＣＶＳ
1
17 400-10998 NOZZLE ASSEMBLY 505 CVS
ノズルアッセンブリ５０５ ＣＶＳ
1
18 401-05854 NOZZLE ASSEMBLY 509 CVS
ノズルアセンブリ５０９ ＣＶＳ
1
