- 14 2 - N OT E( 注記 ) # 0 1 ....FOR F R ON T ･ RIGHT-LE F T 手前・右左用 # 0 2....F O R REAR ･ RIGH T-L EFT 奥・右左用 REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 400-71465 CO NVEYO R CO VER 3020(W) ASSY コンベアカバー３０２０（Ｗ）組…
- 141 -

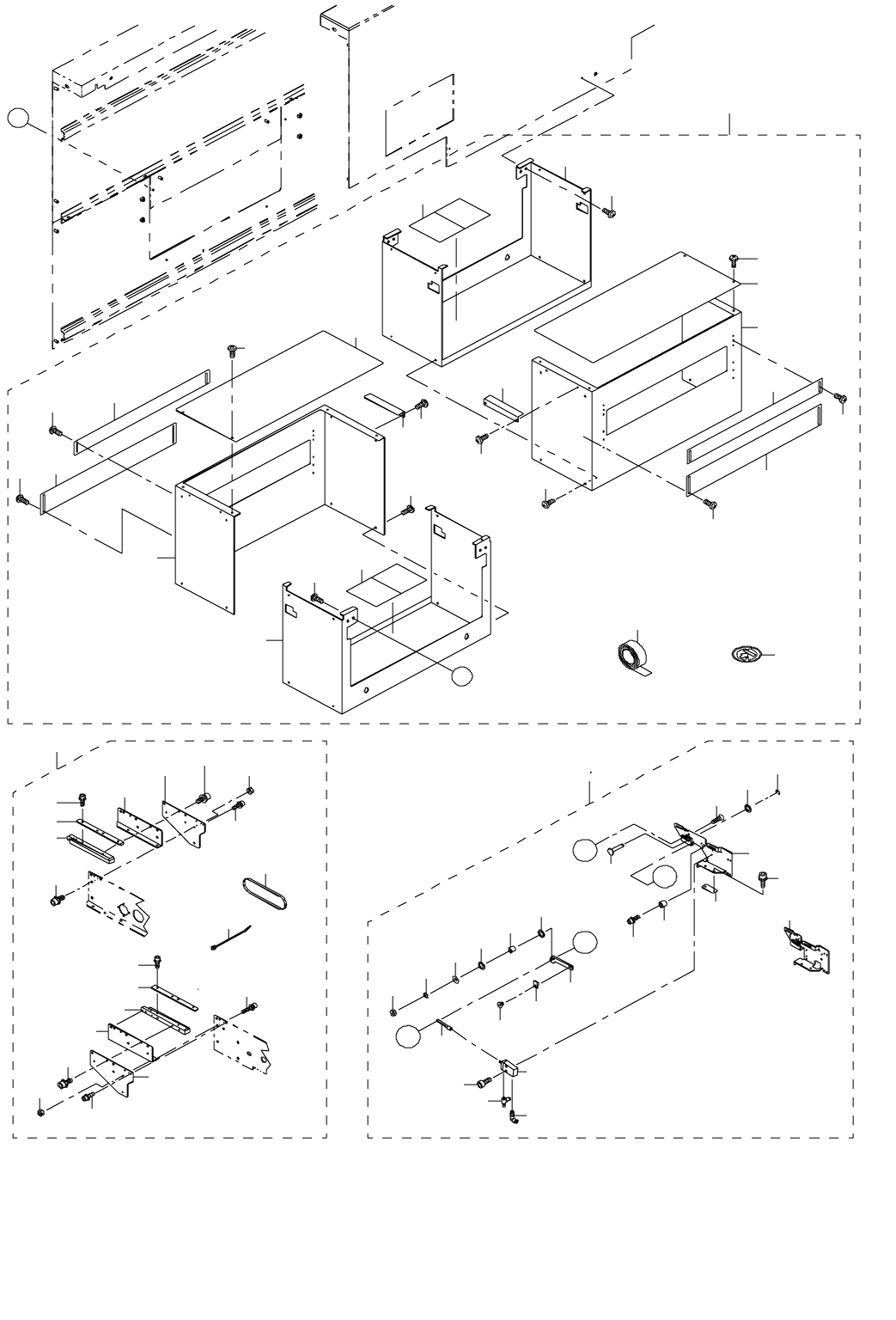

71.CONVEYOR(W) COMPONENTS
コンベア（Ｗ）関係
9
28
26
25
24
27
32
35
A
23
34
34
A
33
31
16
18
19
B
B
36
21
20
14
15
17
30
29
22
4
3
8
8
5
2
3
8
4
7
8
5
6
8
7
8
8
43
42
40
41
41
38
44
44
45
45
46
46
47
48
47
48
49
37
8
8
A
6
A
12
13
43
50
39
10
8
6
10
8
2
1
11
- 142 -
NOTE( 注記 ) #01....FOR FRONT ･ RIGHT-LEFT 手前・右左用
#02....FOR REAR ･ RIGHT-LEFT 奥・右左用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71465 CONVEYOR COVER 3020(W) ASSY
コンベアカバー３０２０（Ｗ）組
1
2 400-97785 CONVEYOR_COVER_LW
搬送カバー＿ ＬＷ
(2)
3 400-97786 CONVEYOR_SIDE_COVER_LW
搬送サイドカバー＿ ＬＷ
(2)
4 400-97787 CONVEYOR_UPPER_COVER_LW
搬送上カバー＿ ＬＷ
(2)
5 400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
6 400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッター Ｂ（Ｌ，ＥＮ）
(2)
7 400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(2)
8 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(48)
9 400-01490 TAPE
テープ
(4)
10 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
11 E5721-729-000 LABEL
荷重禁止シール
(2)
12
#02
400-94890 STOPPER RL ASM (LW)
ストッパ ＲＬ 組（ＬＷ）
1
13
#01
400-94889 STOPPER FL ASM (LW)
ストッパ ＦＬ 組（ＬＷ）
1
14
#02
400-94520 STOPPER_FRAME_RL_LW
ストッパフレーム ＲＬ ＿ ＬＷ
(1)
15 400-00911 STOPER CONNECT
ストッパコネクト
(1)
16 PA-1002008-A0 AIR CYLINDER
エアシリンダ
(1)
17 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
18 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
19 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
20 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
21 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
22 400-00909 STOPER
ストッパ
(1)
23 400-94522 STOPPER_CHIP_LW
ストッパチップ ＬＷ
(1)
24 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(1)
25 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
26 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
27 400-23788 STOPER SPACER
ストッパスペーサ
(1)
28 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(1)
29 400-00910 STOPPER PIN
ストッパピン
(1)
30 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(1)
31 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(1)
32 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(1)
33 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
34 E2039-721-000 WASHER A
スラストワッシャ Ａ
(2)
35 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
36
#01
400-94521 STOPPER_FRAME_FL_LW
ストッパフレーム ＦＬ ＿ ＬＷ
(1)
37 400-11052 CONVEYOR EXTENTION 150 ASM
コンベアエクステンション１５０組
1
38 400-11054 RAIL PLATE R(150)
レールプレート Ｒ（１５０）
(1)
39 400-11055 RAIL F(150)
レール Ｆ（１５０）
(1)
40 400-11056 RAIL R(150)
レール Ｒ（１５０）
(1)
41 400-11057 PWB GUIDE EX(150)
ＰＷＢ ガイド ＥＸ（１５０）
(2)
42 400-11058 CONVEYOR BELT EX(150)
コンベアベルト ＥＸ（１５０）
(2)
43 400-11072 JOINT PLATE F(150)
ジョイントプレート Ｆ（１５０）
(2)
44 SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
45 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(4)
46 SL-6041292-TN SCREW
座金付き六角穴ボルト
(6)
47 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
48 NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(8)
49 HX-0044000-00 CABLE BAND
束線バンド
(5)
50 400-11053 RAIL PLATE F(150)
レールプレート Ｆ（１５０）
(1)
