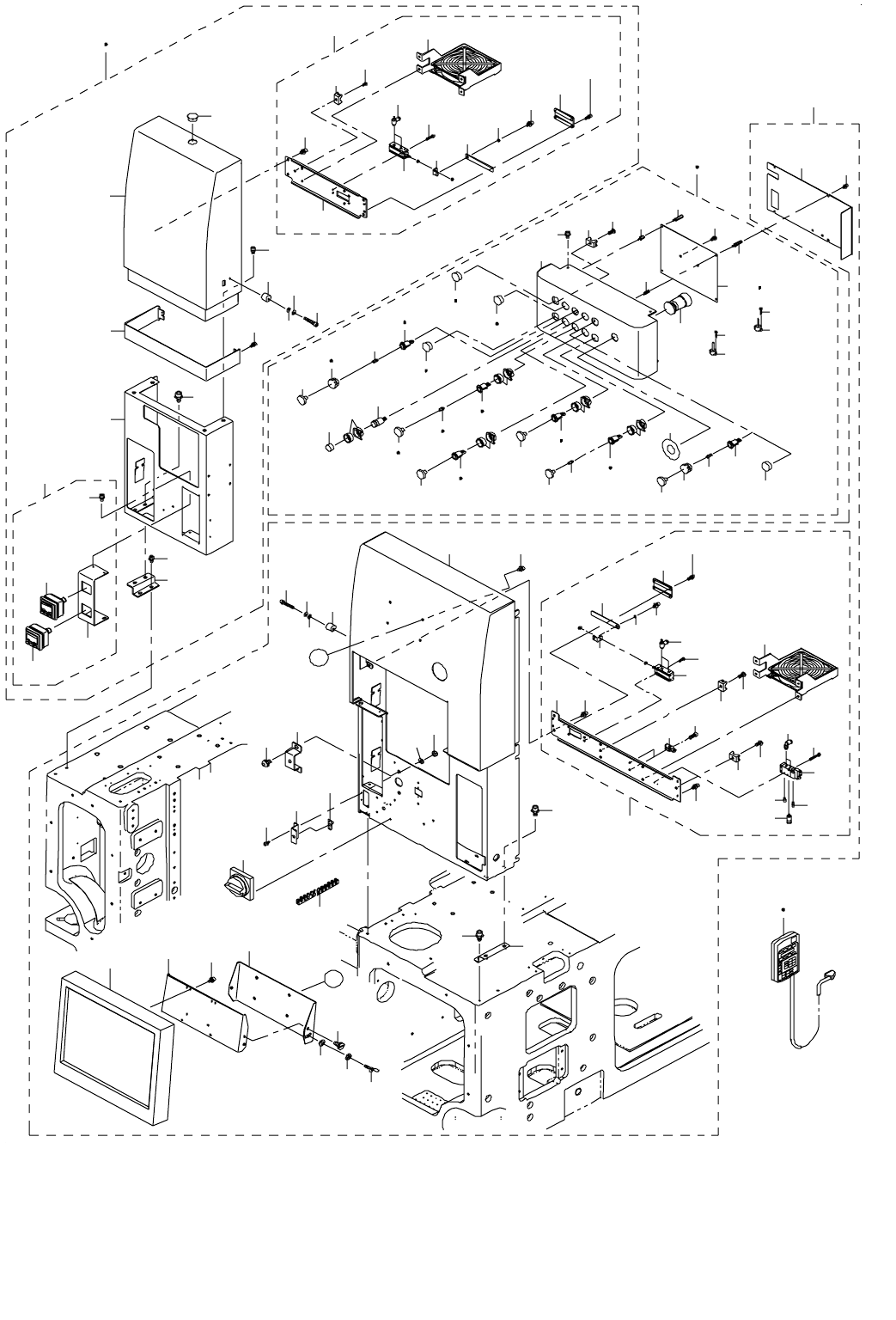

13.COVER COMPONENTS(1)
カバー関係（１）
2
4
3
5
6
7
8
9
10
12
15
14
13
16
19
17
18
20
23
21
22
24
25
35 36
37
38
39
40
41
42
43
44
46
45
47
48
49
30
29
31
32
27
28
33
34
34
46
45
11
93
94
86
90
88
89
96
97
98
99
95
102
101
103
105
107
106
108
109
110
111
114
112
36
104
119
120
81
82
118
92
91
84
85
53
54
53
54
55
56
57
58
62
62
61
60
80
83
87
A
A
26
51
52
1
100
63
64
63
64
63
64
63
64
63
63
64
65
66
65
67
68
68
68
68
69
70
69
71
72
73
72
74
74
76
77
78
79
78
79
78
79
74
67
59
75
116
115
113
50
117
79
15
- 26 -
N OTE( 注記 ) #01 ... .FO R EN Ｅ Ｎ 用
#02 ... .FO R 30 20 ３ ０２ ０ 用
#03....FOR 3020R ３０２０ Ｒ 用
#04....OPTIONAL PARTS オプション部品
#05....OPTIONAL PARTS(EN) オプション部品（ＥＮ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93727 ASM_COVER_FUR
カバー＿ ＦＵＲ 組
1
2 400-93627 COVER_FUR カバー ＦＵＲ (1 )
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(5 )
4 400-93706 HANDLE PLATE
ハンドルプレート
(1 )
5 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (2 )
6 400-93674 COVER_SUPPORT_R
カバー＿サポート＿ Ｒ
(1 )
7 SL-6061292-TN SCREW 座金付き六角穴ボルト (2 )
8 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1 )
9 WP-0430801-SC WASHER M4 平座金 Ｍ ４ (1 )
10 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(1 )
11 HA-0053800-00 SWITCH
スイッチ
(1 )
12 400-48083 15INCH LCD MODULE １５インチ ＬＣＤ モジュール (1 )
13 400-47170 LCD_BRACKET_F
ＬＣＤ ブラケット Ｆ
(1 )
14 400-47171 LCD_BRACKET_R ＬＣＤ ブラケット Ｒ (1 )
15 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8 )
16 SD-0640246-SP HINGE SCREW D=6.35 H=2.4 段ねじ Ｄ ＝６．３５ Ｈ ＝２．４ (2 )
17 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(1 )
18 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(1 )
19 161-87007 WING BOLT 蝶ボルト (1 )
20 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
( 0.16 )
21 400-02325 HDD ACCESS LAMP ASM ＨＤＤ アクセスランプ組 (1 )
22 400-93712 ACCESS_LAMP_BR
アクセスランプ＿ ＢＲ
(1 )
23 WP-0320501-SC WASHER M3 平座金 ３．２Ｘ７Ｘ０．５ (2 )
24 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(2 )
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2 )
26 400-93781 ASM_SCF_LOCK_UNIT_FR_L ＳＣＦ ロックユニット ＦＲ＿Ｌ組 (1 )
27 400-92587 COVER LOCK SV ASM
カバーロック ＳＶ クミ
(1 )
28 SM-6852002-TN SCREW 六角穴ボルト Ｍ ２．５ Ｌ ＝２０ (2 )
29 400-46535 CHECK VALVE
チェックバルブ
(1 )
30 PA-1001524-A0 AIR CYLINDER エアシリンダ (1 )
31 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１４
(2 )
32 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2 )
33 PJ-3040405-04 ELBOW UNION エルボユニオン (2 )
34 PX-0505010-00 SILENCER
消音器
(2 )
35 400-93696 SCF_STOPPER_BAR_R ＳＣＦ ストッパーバー＿ Ｒ (1 )
36 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4 )
37 400-93698 SCF_STOPPER_PLATE ＳＣＦ ストッパープレート (1 )
38 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4 )
39 400-93694 SCF_STOPPER
ＳＣＦ ストッパー
(1 )
40 400-93697 SCF_STOPPER_BR ＳＣＦ ストッパー＿ ＢＲ (1 )
41 400-93711 COLLAR
カラー
(1 )
42 SL-6040892-TN BOLT 座金付き六角穴ボルト (1 )
43 PJ-3080400-06 UNION
ユニオンワイ
(4 )
44 SM-6041202-TN SCREW M4X0.7 L=12 六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２ (2 )
45 HX-0029400-00 FIXED BASE
固定 ベース
(2 )
46 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2 )
47 400-93770 ASM_Y_MOTOR_FAN Ｙ モータファン組 (1 )
48 400-97768 SWITCH_PANEL_COVER_F
スイッチパネルカバー Ｆ
(1 )
49 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (4 )
50 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(1 )
51 400-93765 ASM_SWITCH_PANEL_F スイッチパネル＿ Ｆ 組 1
52
#01
400-93766 ASM_SWITCH_PANEL_F(EN)
スイッチパネル＿ Ｆ ＿（ＥＮ）組
1
53 HX-0035400-0M STUD
基板サポート
(4 )
54 HX-0035400-0H SPACER
スペーサ
(6 )
55 HX-0029400-00 FIXED BASE
固定ベース
(3 )
56 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (3 )
57 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2 )
58 E1326-715-000 EMERGENCY SEAL エマージェンシシール (1 )
59 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4 )
60 400-02301 MOUSE CABLE ASM マウスケーブル組 (1 )
61 400-02302 KEYBOARD CABLE ASM
キーボードケーブル組
(1 )
62 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ ２ Ｌ ＝１２
(4 )
63 HA-0053400-20 SWITCH ACTUATOR スイッチアクチュエータ (6 )
64
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(5 )
65 HA-0053400-7A LED YELLOW ＬＥＤ 黄 (2 )
66
#01
HA-0053400-7A LED YELLOW
ＬＥＤ 黄
(1 )
67 HA-0053400-70 LED GREEN ＬＥＤ 緑 (2 )
68 HA-0055200-30 BEZEL
ベゼル
(4 )
69 HA-0053400-4A BEZEL
ベゼル（カバー付き）
(2 )
70 #01 HA-0053400-4A BEZEL ベゼル（カバー付き） (1 )
71 HA-0055200-10 LED RED
ＬＥＤ 赤
(1 )
72 HA-0055200-1A LENSE YELLOW レンズ 黄 (2 )
73
#01
HA-0055200-1A LENSE YELLOW
レンズ 黄
(1 )
74 HA-0055200-1B LENSE GREEN レンズ 緑 (3 )
75 HA-0053500-20 SWITCH ACTUATOR
スイッチアクチュエータ
(1 )
76 HA-0055200-20 BEZEL
ベゼル
(1 )
77 HA-0053500-3A BEZEL ベゼル (1 )
78 HX-0032600-0A BUSH
ブッシュ
(3 )
79 #01 HX-0032600-0A BUSH ブッシュ (4 )
80 400-92833 EMG SW(F) ASM
非常停止スイッチ（Ｆ）組
(1 )
81 400-92408 OPERATION PCB FRONT10 ASM オペレーション基板フロント１０組 (1)
82
#01
400-92482 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板フロント１０組（ＥＮ）
(1 )
83 400-93647 SWITCH_PANEL
スイッチパネル
(1 )
84 #02 400-93731 ASM_COVER_FUL_3020_L カバー＿ ＦＵＬ ＿３０２０＿ Ｌ 組 1
85
#03
400-93732 ASM_COVER_FUL_3020R_L
カバー＿ ＦＵＬ ＿３０２０Ｒ＿Ｌ組
1
86 SL-6061292-TN SCREW 座金付き六角穴ボルト (2 )
87 400-93635 TOP_COVER_F_L
トップカバー＿Ｆ＿Ｌ
(1 )
88 SL-6061292-TN SCREW 座金付き六角穴ボルト (4 )
89 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1 )
90 400-93708 HOLE_PLUGS_HP11
ホールプラグ＿ ＨＰ １１
(1 )
91 400-93619 TOP_COVER_FM_L トップカバー＿ ＦＭ ＿ Ｌ (1 )
92 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2 )
93 400-93673 COVER_SUPPORT_L カバーサポート Ｌ (1 )
94 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2 )
95 400-93773 ASM_AIR_METER エアメーター組 (1 )
96 400-93653 AIR_METER_BR
エアメーターブラケット
(1 )
97 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4 )
98 400-48168 AIR PRESSURE SW ASM 正圧センサー組 (1 )
99 400-47987 VACUUM PRESSURE SW ASM
負圧センサー組
(1 )
100 400-93783 ASM_SCF_LOCK_UNIT_FL_L ＳＣＦ ロックユニット ＦＬ＿Ｌ組 (1 )
101 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1 )
102 SM-6031402-TN SCREW M3X0.5 L=8 六角穴ボルト (2)
103 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2 )
104 400-93695 SCF_STOPPER_BAR_L_L
ＳＣＦ ストッパーバー＿Ｌ＿Ｌ
(1 )
105 SL-6040892-TN BOLT 座金付き六角穴ボルト (4 )
106 400-93698 SCF_STOPPER_PLATE
ＳＣＦ ストッパープレート
(1 )
107 SL-6031092-TN SCREW 座金付き六角穴ボルト (4 )
108 400-93694 SCF_STOPPER
ＳＣＦ ストッパー
(1 )
109 400-93697 SCF_STOPPER_BR ＳＣＦ ストッパー＿ ＢＲ (1 )
110 400-93711 COLLAR
カラー
(1 )
111 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1 )
112 HX-0029400-00 FIXED BASE 固定ベース (1 )
113 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1 )
114 400-93770 ASM_Y_MOTOR_FAN Ｙ モータファン組 (1 )
115 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(1 )
116 WP-0430801-SC WASHER M4 平座金 Ｍ ４ (1 )
117 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(1 )
118 400-93661 COVER_FUL_L
カバー＿ ＦＵＬ ＿ Ｌ
(1 )
119
#04
E9649-729-000 HOD ASM.
ＨＯＤ 組
1
120
#05
E9662-729-000 HOD (EN)
ＨＯＤ（ＥＮ）
1
