- 33 - 1 7 .CO VE R CO MP ON E NT S (5 ) カバー関係（５） 6 8 8 9 9 10 11 12 13 16 15 24 18 18 18 18 24 21 17 23 22 19 14 26 3 27 7 31 31 30 30 29 29 28 35 36 36 37 38 34 40 41 41 42 42 43 39 64 64 65 66 63 65 66 54 55 5 4 55 56…
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93737 ASM_COVER_SUL_L
カバー＿ ＳＵＬ ＿ Ｌ 組
1
2 400-93672 COVER_SUL_L
カバー＿ ＳＵＬ ＿ Ｌ
(1)
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
4 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(4)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
(5)
6 400-93670 COVER_SPT_BAR_L カバーサポートバー＿ Ｌ (3)
7 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(3)
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
9 400-93738 ASM_COVER_SUR_L
カバー＿ ＳＵＲ ＿ Ｌ 組
1
10 400-93675 COVER_SUR_L
カバー＿ ＳＵＲ ＿ Ｌ
(1)
11 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
12 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(4)
13 SL-6040892-TN BOLT
座金付き六角穴ボルト
(5)
14 400-93671 COVER_SPT_BAR_R
カバーサポートバー＿ Ｒ
(3)
15 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(3)
16 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
17 400-97797 SIDE_COVER_U
サイドカバー Ｕ
(1)
18 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
19 400-93739 ASM_COVER_SMR_L カバー＿ ＳＭＲ ＿ Ｌ 組 1
20 400-93669 COVER_SMR_L
カバー＿ ＳＭＲ ＿ Ｌ
(1)
21 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(4)
22 400-93700 SIDE_COVER
サイドカバー
(1)
23 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
24 400-93740 ASM_COVER_SML_L
カバー＿ ＳＭＬ ＿ Ｌ 組
1
25 400-93668 COVER_SML_L
カバー＿ ＳＭＬ ＿ Ｌ
(1)
26 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(4)
27 400-93743 ASM_COVER_CUC_L
カバー＿ ＣＵＣ ＿ Ｌ 組
1
28 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(6)
29 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
(6)
30 400-93658 COVER_CUC_L カバー＿ ＣＵＣ ＿ Ｌ (1)
31 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
32 HX-0029400-00 FIXED BASE
固定ベース
(5)
33 SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ ３ Ｌ ＝８
(5)
34 400-92440 BASIC FAN ASM
ファン組
(3)
35 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
(6)
36 HM-0010100-10 FILTER
フィルター
(3)
37 400-93744 ASM_COVER_CUL_L
カバー＿ ＣＵＬ ＿ Ｌ 組
1
38 400-93657 COVER_CUL_L
カバー＿ ＣＵＬ ＿ Ｌ
(1)
39 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
40 400-93774 ASM_STOPPER_SUPPORT
ストッパーサポート組
(2)
41 400-49671 COVER CUSHION
カバークッション
(1)
42 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
43 400-93701 STOPPER_SUPPORT ストッパーサポート (1)
44 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
45 400-93745 ASM_COVER_CUR_L
カバー＿ ＣＵＲ ＿ Ｌ 組
1
46 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
(1)
47 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
48 400-93659 COVER_CUR_L
カバー＿ ＣＵＲ ＿ Ｌ
(1)
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
50 400-93775 ASM_SAFETY_SW_F
セーフティスイッチ Ｆ 組
(1)
51 400-93690 SAFETY_SW_BR_F
セーフティスイッチ＿ ＢＲ ＿ Ｆ
(1)
52 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープン ＳＷ
(1)
53 SL-6042042-TN SCREW
座金付き六角穴ボルト
(2)
54 NM-3040520-SF FLANGE NUT M4
フランジナツト
(4)
55 400-93776 ASM_SAFETY_SW_R
セーフティスイッチ Ｒ クミ
(1)
56 400-93691 SAFETY_SW_BR_R セーフティスイッチ＿ ＢＲ ＿ Ｒ (1)
57 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープン ＳＷ
(1)
58 SL-6042042-TN SCREW
座金付き六角穴ボルト
(2)
59 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
60 400-93774 ASM_STOPPER_SUPPORT
ストッパーサポート組
(2)
61 400-93701 STOPPER_SUPPORT
ストッパーサポート
(1)
62 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
63 400-49671 COVER CUSHION
カバークッション
(1)
64 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
65 400-93772 ASM_CONNECTOR_BR
コネクター ＢＲ 組
(1)
66 400-93713 CONNECTOR_BR
コネクター＿ ＢＲ
(1)
67 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
68 400-46586 REPEATER BRACKET
リピータブラケット
(1)
69 SL-4040691-SC SCREW M4 L=6 座金付きなべ小ねじ Ｍ ４ Ｌ ＝６ (4)
70 400-44518 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
(1)
71 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
- 33 -

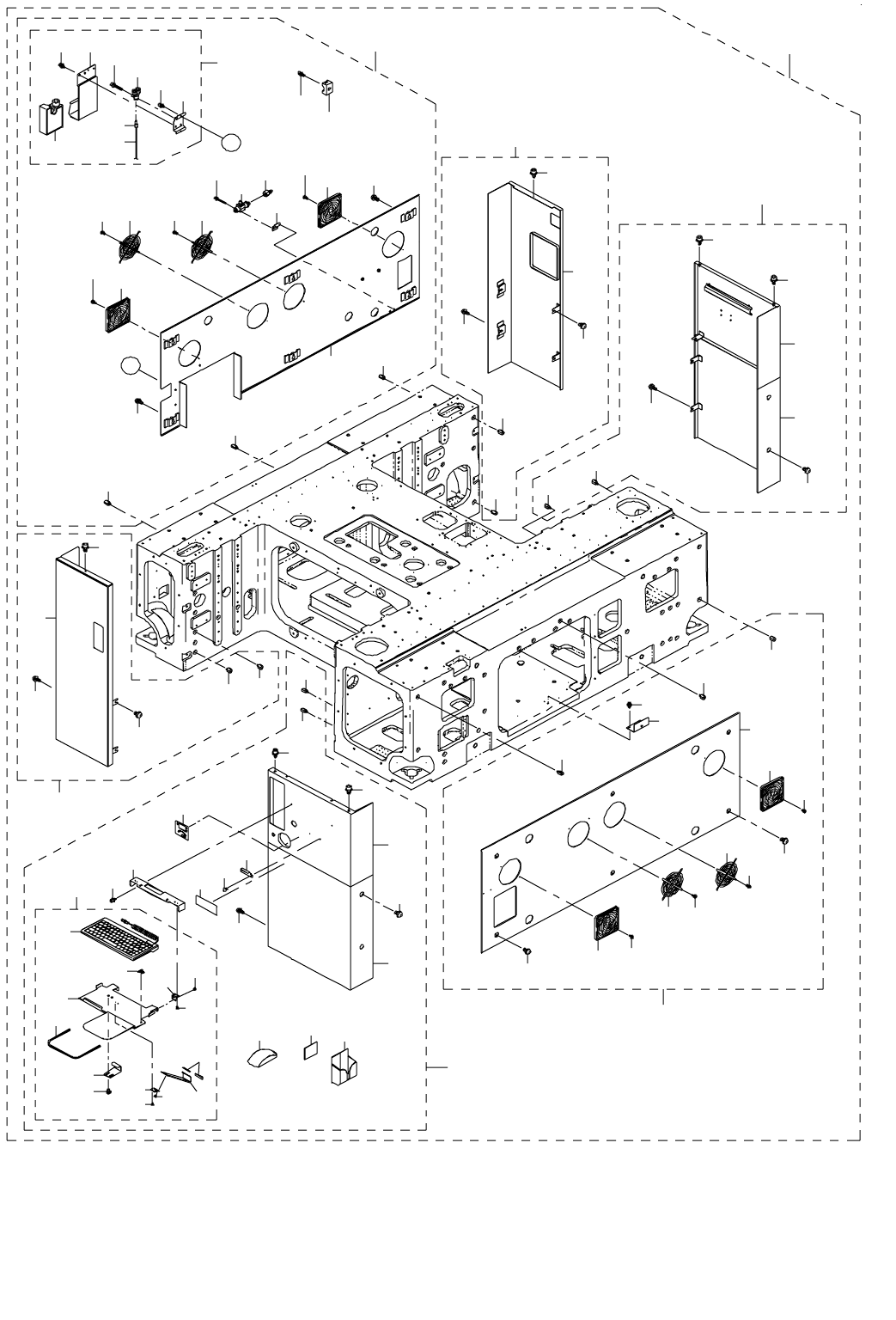

17.COVER COMPONENTS(5)
カバー関係（５）
6
8
8
9
9
10
11
12
13
16
15
24
18
18
18
18
24
21
17
23
22
19
14
26
3
27
7
31
31
30
30
29
29
28
35
36
36
37
38
34
40
41
41
42
42
43
39
64
64
65
66
63
65
66
5455 5455
56
68
69
69
70
71
70
71
72
73
72
73
75
76
67
48
49
49
46
50
51
52
53
47
60
6162
74
74
59
59
59
44
25
20
37
74
1
A
A
45
2
58
57
33
32
4
5
6
- 34 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93790 BOTTOM_COVER_UNIT_L
ボトムカバーユニット＿ Ｌ
1
2 400-93729 ASM_COVER_FBR
カバー＿ ＦＢＲ 組
(1)
3 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
(1)
4 400-97769 COVER_FBR_U
カバー＿ ＦＢＲ ＿ Ｕ
(1)
5 400-97788 COVER_FBR_B_L
カバー＿ ＦＢＲ ＿ Ｂ ＿ Ｌ
(1)
6 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (5)
7 E5704-700-000 SEAL
ハンドル回転シール
(1)
8 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
9 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
10 400-93709 KB_STAY
キーボードステイ
(1)
11 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
12 400-84416 KB_STAY_B
ＫＢ ステイ Ｂ
(1)
13 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
14 400-93771 ASM_KEYBOARD_UNIT
キーボードユニット組
(1)
15 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
(1)
16 400-93805 KB_BRACKET
キーボードブラケット
(1)
17 400-47173 KB_STAND
ＫＢ スタンド
(1)
18 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(1 2)
19 HX-0002400-0E WIRE HARNESS PARTS 束線パーツ (1)
20 HX-0009600-0A GROMMET
エッジングブッシュ
(0.5)
21 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
22 400-01440 KB CLAMP
ＫＢ クランプ
(1)
23 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
24 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
25 400-83362 MAIN POWER SWITCH NOTICE LABEL
電源切断注意ラベル
(1)
26 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
(1)
27 400-46637 MOUSE POCKET
マウスポケット
(1)
28 400-93730 ASM_COVER_RBR
カバー＿ ＲＢＲ 組
(1)
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
30 400-01512 COVER STUD YF カバースタッド ＹＦ (2)
31 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
32 400-97792 COVER_RBR_B_L
カバー＿ ＲＢＲ ＿ Ｂ ＿ Ｌ
(1)
33 400-97771 COVER_RBR_U
カバー＿ ＲＢＲ ＿ Ｕ
(1)
34 400-93735 ASM_COVER_FBL_L
カバー＿ ＦＢＬ ＿ Ｌ 組
(1)
35 400-93660 COVER_FBL_L
カバー＿ ＦＢＬ ＿ Ｌ
(1)
36 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
37 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
38 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
39 400-93736 ASM_COVER_RBL_L
カバー＿ ＲＢＬ ＿ Ｌ 組
(1)
40 400-93662 COVER_RBL_L
カバー＿ ＲＢＬ ＿ Ｌ
(1)
41 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
42 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
43 SL-6040892-TN BOLT 座金付き六角穴ボルト (1)
44 400-93741 ASM_COVER_SBL_L
カバー＿ ＳＢＬ ＿ Ｌ 組
(1)
45 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
46 400-16815 DRAIN TANK
ドレインタンク
(1)
47 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
48 400-93721 DT_STAY_BR
ドレインタンクステイ＿ ＢＲ
(1)
49 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
50 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
51 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
52 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ ４− φ １０）
(1)
53 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.16)
54 HM-0003300-30 FAN GUARD
ファンガード
(2)
55 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
56 400-00550 FV BRACKET ＦＶ ブラケット (1)
57 HX-0029400-00 FIXED BASE
固定ベース
(2)
58 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
59 400-01512 COVER STUD YF
カバースタッド ＹＦ
(6)
60 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
61 PJ-0252000-03 PLUG
プラグ
(1)
62 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
63 400-93665 COVER_SBL_L
カバー＿ ＳＢＬ ＿ Ｌ
(1)
64 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
65 HM-0010100-10 FILTER
フィルター
(2)
66 SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ ３ Ｌ ＝８
(4)
67 400-93742 ASM_COVER_SBR_L
カバー＿ ＳＢＲ ＿ Ｌ 組
(1)
68 400-93666 COVER_SBR_L
カバー＿ ＳＢＲ ＿ Ｌ
(1)
69 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (6)
70 HM-0010100-10 FILTER
フィルター
(2)
71 SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ ３ Ｌ ＝８
(4)
72 HM-0003300-30 FAN GUARD
ファンガード
(2)
73 SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ ３ Ｌ ＝８
(4)
74 400-01512 COVER STUD YF
カバースタッド ＹＦ
(5)
75 400-93667 COVER_SBR_SUPPORT
カバー＿ ＳＢＲ ＿サポート
(1)
76 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
