- 39 - 2 0 .CO VE R CO MP ON E NT S (8 )( TY P E XL ) カバー関係（８） （ＸＬ 仕様） 45 45 44 43 2 3 5 4 8 9 7 19 20 21 22 24 14 16 17 13 18 25 90 28 29 11 12 13 23 30 10 35 32 62 64 60 61 40 64 63 38 39 41 59 47 96 67 68 92 69 70 71 …
- 38 -
NOTE( 注記 ) #01. ...FOR EN ＥＮ 用
#02....FOR 3020 ３０２０用
#03....FOR 3020R ３０２０ Ｒ 用
#04....OPTIONAL PARTS オプション部品
#05....OPTIONAL PARTS(EN) オプション部品（ＥＮ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93727 ASM_COVER_FUR カバー＿ ＦＵＲ 組 1
2 400-93627 COVER_FUR カバー ＦＵＲ (1)
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(5)
4 400-93706 HANDLE PLATE
ハンドルプレート
(1)
5 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
6 400-93674 COVER_SUPPORT_R カバー＿サポート＿ Ｒ (1)
7 SL-6061292-TN SCREW 座金付き六角穴ボルト (2)
8 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
9 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
10 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
11 HA-0053800-00 SWITCH スイッチ (1)
12 400-48083 15INCH LCD MODULE １５インチ ＬＣＤ モジュール (1)
13 400-47170 LCD_BRACKET_F
ＬＣＤ ブラケット Ｆ
(1)
14 400-47171 LCD_BRACKET_R
ＬＣＤ ブラケット Ｒ
(1)
15 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
16 SD-0640246-SP HINGE SCREW D=6.35 H=2.4 段ねじ Ｄ ＝６．３５ Ｈ ＝２．４ (2)
17 WP-0641601-SC WASHER 平座金みがき丸 Ｍ ６ (1)
18 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(1)
19 161-87007 WING BOLT
蝶ボルト
(1)
20 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
( 0.1 6)
21 400-02325 HDD ACCESS LAMP ASM ＨＤＤ アクセスランプ組 (1)
22 400-93712 ACCESS_LAMP_BR アクセスランプ＿ ＢＲ (1)
23 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
24 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(2)
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
26 400-93781 ASM_SCF_LOCK_UNIT_FR_L ＳＣＦ ロックユニット ＦＲ＿Ｌ組 (1)
27 400-92587 COVER LOCK SV ASM カバーロック ＳＶ 組 (1)
28 SM-6852002-TN SCREW
六角穴ボルト Ｍ ２．５ Ｌ ＝２０
(2)
29 400-46535 CHECK VALVE
チェックバルブ
(1)
30 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
31 SM-6041402-TN SCREW M4X0.7 L=14 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４ (2)
32 PC-0105080-00 SPEED CONTROLLER スピ−ドコントロ−ラ (2)
33 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
34 PX-0505010-00 SILENCER
消音器
(2)
35 400-93696 SCF_STOPPER_BAR_R
ＳＣＦ ストッパーバー＿ Ｒ
(1)
36 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
37 400-93698 SCF_STOPPER_PLATE ＳＣＦ ストッパープレート (1)
38 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
39 400-93694 SCF_STOPPER
ＳＣＦ ストッパー
(1)
40 400-93697 SCF_STOPPER_BR
ＳＣＦ ストッパー＿ ＢＲ
(1)
41 400-93711 COLLAR カラー (1)
42 SL-6040892-TN BOLT 座金付き六角穴ボルト (1)
43 PJ-3080400-06 UNION
ユニオンワイ
(4)
44 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１２
(2)
45 HX-0029400-00 FIXED BASE
固定ベース
(2)
46 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (2)
47 400-93770 ASM_Y_MOTOR_FAN
Ｙ モータファン組
(1)
48 400-97768 SWITCH_PANEL_COVER_F
スイッチパネルカバー Ｆ
(1)
49 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
50 WP-0550836-SC WASHER 5.5X12X0.8 平座金 ５．５ Ｘ １２ Ｘ ０．８ (1)
51 400-93765 ASM_SWITCH_PANEL_F スイッチパネル＿ Ｆ 組 1
52
#01
400-93766 ASM_SWITCH_PANEL_F(EN)
スイッチパネル＿ Ｆ ＿（ＥＮ）組
1
53 HX-0035400-0M STUD
基板サポート
(4)
54 HX-0035400-0H SPACER
スペーサ
(6)
55 HX-0029400-00 FIXED BASE 固定ベース (3)
56 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (3)
57 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
58 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
(1)
59 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
60 400-02301 MOUSE CABLE ASM マウスケーブル組 (1)
61 400-02302 KEYBOARD CABLE ASM キーボードケーブル組 (1)
62 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ ２ Ｌ ＝１２
(4)
63 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(6)
64
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(5)
65 HA-0053400-7A LED YELLOW ＬＥＤ 黄 (2)
66 #0 1
HA-0053400-7A LED YELLOW ＬＥＤ 黄 (1)
67 HA-0053400-70 LED GREEN
ＬＥＤ 緑
(2)
68 HA-0055200-30 BEZEL
ベゼル
(4)
69 HA-0053400-4A BEZEL
ベゼル（カバー付き）
(2)
70 #0 1 HA-0053400-4A BEZEL ベゼル（カバー付き） (1)
71 HA-0055200-10 LED RED ＬＥＤ 赤 (1)
72 HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
73
#01
HA-0055200-1A LENSE YELLOW
レンズ 黄
(1)
74 HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
75 HA-0053500-20 SWITCH ACTUATOR スイッチアクチュエータ (1)
76 HA-0055200-20 BEZEL ベゼル (1)
77 HA-0053500-3A BEZEL
ベゼル
(1)
78 HX-0032600-0A BUSH
ブッシュ
(3)
79
#01
HX-0032600-0A BUSH
ブッシュ
(4)
80 400-92833 EMG SW(F) ASM 非常停止スイッチ（Ｆ）組 (1)
81 400-92408 OPERATION PCB FRONT10 ASM オペレーション基板フロント１０組 (1)
82
#01
400-92482 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板フロント１０組（ＥＮ）
(1)
83 400-93647 SWITCH_PANEL
スイッチパネル
(1)
84
#02
400-98787 ASM_COVER_FUL_3020_XL
カバー＿ ＦＵＬ ＿３０２０＿ ＸＬ 組
1
85 #0 3 400-98789 ASM_COVER_FUL_3020R_XL カバー＿ ＦＵＬ ＿３０２０Ｒ＿ＸＬ 組 1
86 SL-6061292-TN SCREW 座金付き六角穴ボルト (4)
87 400-93641 TOP_COVER_F_XL
トップカバー＿ Ｆ ＿ ＸＬ
(1)
88 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
89 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
90 400-93708 HOLE_PLUGS_HP11 ホールプラグ＿ ＨＰ １１ (1)
91 400-93621 TOP_COVER_FM_XL トップカバー＿ ＦＭ ＿ ＸＬ (1)
92 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
93 400-93673 COVER_SUPPORT_L
カバー＿サポート＿ Ｌ
(1)
94 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
95 400-93773 ASM_AIR_METER
エアメーター組 (1)
96 400-93653 AIR_METER_BR エアメーターブラケット (1)
97 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
98 400-48168 AIR PRESSURE SW ASM
正圧センサー組
(1)
99 400-47987 VACUUM PRESSURE SW ASM 負圧センサー組 (1)
100 400-98806 ASM_SCF_LOCK_UNIT_FL_XL ＳＣＦ ロックユニット ＦＬ ＿ ＸＬ 組 (1)
101 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
102 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
103 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
104 400-93819 SCF_STOPPER_BAR_L_XL ＳＣＦ ストッパーバー＿ Ｌ ＿ ＸＬ (1)
105 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
106 400-93698 SCF_STOPPER_PLATE
ＳＣＦ ストッパープレート
(1)
107 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
108 400-93694 SCF_STOPPER
ＳＣＦ ストッパー
(1)
109 400-93697 SCF_STOPPER_BR ＳＣＦ ストッパー＿ ＢＲ (1)
110 400-93711 COLLAR カラー (1)
111 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
112 HX-0029400-00 FIXED BASE
固定ベース
(2)
113 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
114 400-93770 ASM_Y_MOTOR_FAN Ｙ モータファン組 (1)
115 SM-6042502-TN SCREW M4X0.7 L=25 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５ (1)
116 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
117 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(1)
118 400-93810 COVER_FUL_XL
カバー＿ ＦＵＬ ＿ ＸＬ
(1)
119 #0 4 E9649-729-000 HOD ASM. ＨＯＤ 組 1
120 #0 5 E9662-729-000 HOD (EN) ＨＯＤ（ＥＮ） 1
- 39 -

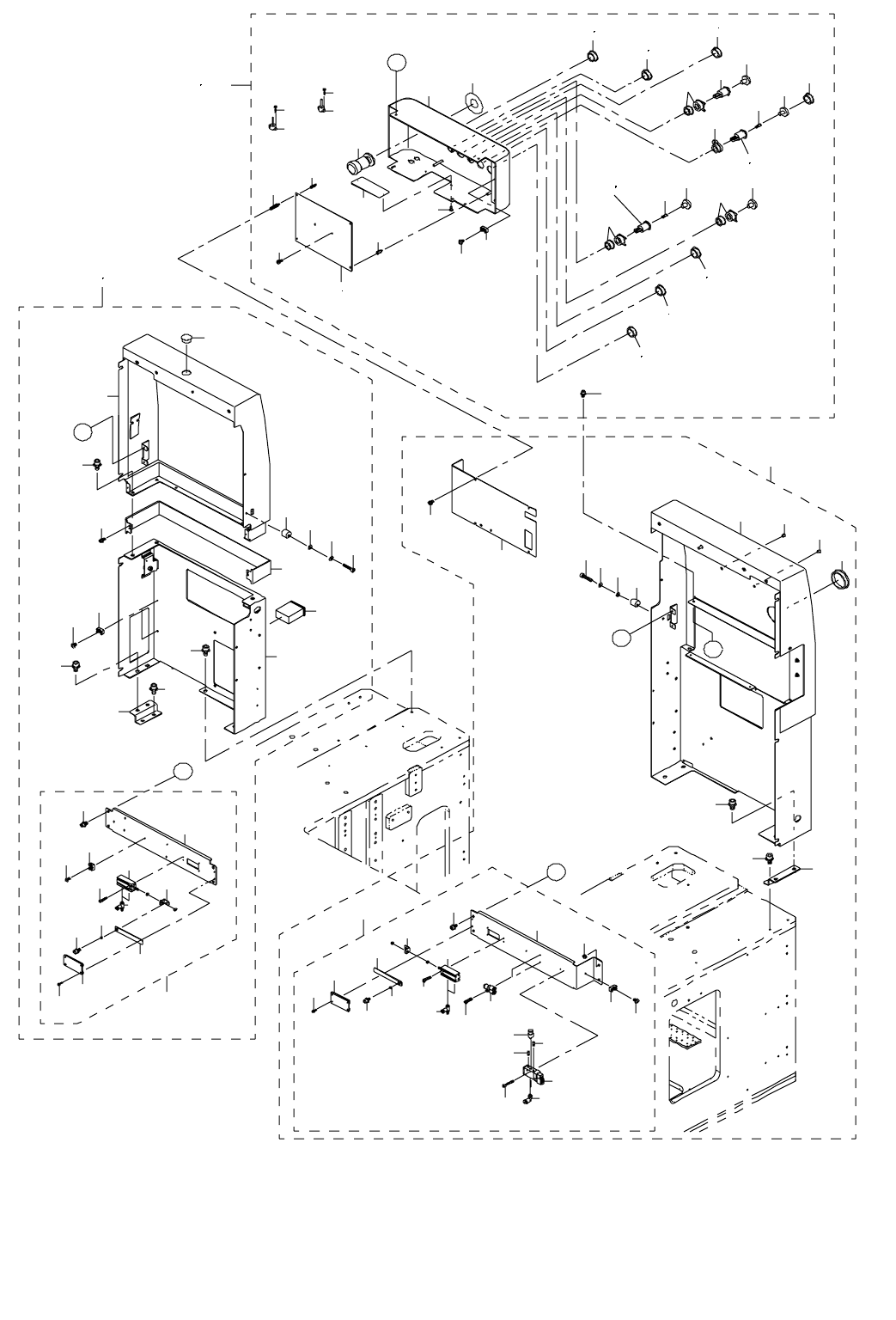

20.COVER COMPONENTS(8)(TYPE XL)
カバー関係（８）（ＸＬ 仕様）
45
45
44
43
2
3
5
4
8
9
7
19
20
21
22
24
14
16
17
13
18
25
90
28
29
11
12
13
23
30
10
35
32
62
64
60
61
40
64
63
38
39
41
59
47
96
67
68
92
69
70
71
74
75
76
95
79
82
83
85
88
86
89
84
81
87
96
A
A
1
36
37
78
B
B
46
65
66
50
48
51
52
52
52
53
54
55
56
56
57
58
57
58
57
58
57
58
57
58
58
48
49
57
58
48
49
94
93
33
33
6
42
C
C
15
27
91
80
34
26
31
77
73
72
- 40 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
#03....FOR 3020 ３０２０用
#04....FOR 3020R ３０２０ Ｒ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98786 ASM_COVER_RUR_XL
カバー＿ ＲＵＲ ＿ ＸＬ 組
1
2 400-97783 COVER_RNR_XL
カバー ＲＵＲ ＿ ＸＬ
(1)
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
4 400-93674 COVER_SUPPORT_R カバー＿サポート＿ Ｒ (1)
5 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
6 HX-0032600-0P GROMMET
ドームプラグ
(1)
7 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
8 WP-0430801-SC WASHER M4 平座金 Ｍ ４ (1)
9 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
10 400-98805 ASM_SCF_LOCK_UNIT_RR_XL
ＳＣＦ ロックユニット ＲＲ ＿ ＸＬ 組
(1)
11 400-92587 COVER LOCK SV ASM
カバーロック ＳＶ 組
(1)
12 SM-6852002-TN SCREW
六角穴ボルト Ｍ ２．５ Ｌ ＝２０
(1)
13 400-46535 CHECK VALVE
チェックバルブ
(1)
14 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
15 SM-6031402-TN SCREW M3X0.5 L=8 六角穴ボルト (2)
16 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
17 PX-0505010-00 SILENCER
消音器
(2)
18 400-93694 SCF_STOPPER
ＳＣＦ ストッパー
(1)
19 400-97796 SCF_STOPPER_RAR_R_XL ＳＣＦ ストッパーバー＿ Ｒ ＿ ＸＬ (1)
20 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
21 400-93698 SCF_STOPPER_PLATE
ＳＣＦ ストッパープレート
(1)
22 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
23 400-93697 SCF_STOPPER_BR ＳＣＦ ストッパー＿ ＢＲ (1)
24 400-93711 COLLAR
カラー
(1)
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
26 PJ-3080400-06 UNION
ユニオンワイ
(4)
27 SM-6031202-TN SCREW M3X12 六角穴ボルト Ｍ ３ Ｘ １２ (2)
28 HX-0029400-00 FIXED BASE
固定ベース
(2)
29 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
30 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
31 NM-3040520-SF FLANGE NUT M4 フランジナット (2)
32 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
33 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ ＨＰ １
(4)
34 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(1)
35 400-97768 SWITCH_PANEL_COVER_F スイッチパネルカバー Ｆ (1)
36
#01
400-93768 ASM_SWITCH_PANEL_R(EN)
スイッチパネル＿ Ｒ ＿（ＥＮ）組
1
37 400-93767 ASM_SWITCH_PANEL_R
スイッチパネル＿ Ｒ 組
1
38 HX-0029400-00 FIXED BASE
固定ベース
(3)
39 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (3)
40 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
41 E1326-715-000 EMERGENCY SEAL
エマージェンシシール
(1)
42 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
43 400-99473 R-MOUSE CABLE ASM
Ｒ −マウスケーブル組
(1)
44 400-99474 R-KEY BOARD CABLE ASM
Ｒ −キーボードケーブル組
(1)
45 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ ２ Ｌ ＝１２
(2)
46 400-93707 HOD_CONECTOR_COVER ＨＯＤ コネクタカバー (1)
47 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(2)
48 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(4)
49
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(3)
50 #02 HA-0053400-7A LED YELLOW ＬＥＤ 黄 (1)
51 HA-0053400-70 LED GREEN
ＬＥＤ 緑
(1)
52 HA-0055200-30 BEZEL
ベゼル
(3)
53
#02
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(1)
54 HA-0055200-10 LED RED ＬＥＤ 赤 (1)
55
#02
HA-0055200-1A LENSE YELLOW
レンズ 黄
(1)
56 HA-0055200-1B LENSE GREEN
レンズ 緑
(2)
57 HX-0032600-0A BUSH
ブッシュ
(6)
58 #01 HX-0032600-0A BUSH ブッシュ (7)
59
#02
400-92860 EMG SW(R) ASM
非常停止スイッチ（Ｒ）組
(1)
60 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
(1)
61
#01
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
(1)
62 400-93647 SWITCH_PANEL スイッチパネル (1)
63 HX-0035400-0M STUD
基板サポート
(4)
64 HX-0035400-0H SPACER
スペーサ
(6)
65
#04
400-98790 ASM_COVER_RUL_3020R_XL
カバー＿ ＲＵＬ ＿３０２０ Ｒ ＿ ＸＬ 組
1
66 #03 400-98788 ASM_COVER_RUL_3020_XL カバー＿ ＲＵＬ ＿３０２０＿ ＸＬ 組 1
67 400-93644 TOP_COVER_R_XL
トップカバー＿ ＸＲ ＿ Ｌ
(1)
68 SL-6061292-TN SCREW
座金付き六角穴ボルト
(3)
69 400-93708 HOLE_PLUGS_HP11
ホールプラグ＿ ＨＰ １１
(1)
70 400-93622 TOP_COVER_RM_XL
トップカバー＿ ＲＭ ＿ ＸＬ
(1)
71 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
72 400-93673 COVER_SUPPORT_L
カバー＿サポート＿ Ｌ
(1)
73 SL-6061292-TN SCREW 座金付き六角穴ボルト (2)
74 400-99144 HOUR METER ASM
アワーメータ組
(1)
75 HX-0029400-00 FIXED BASE
固定ベース
(2)
76
#03
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
77 WP-0550836-SC WASHER 5.5X12X0.8 平座金 ５．５ Ｘ １２ Ｘ ０．８ (1)
78 400-98807 ASM_SCF_LOCK_UNIT_RL_XL
ＳＣＦ ロックユニット ＲＬ ＿ ＸＬ 組
(1)
79 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
80 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
81 PC-0105080-00 SPEED CONTROLLER スピ−ドコントロ−ラ (2)
82 400-93819 SCF_STOPPER_BAR_L_XL
ＳＣＦ ストッパーバー＿ Ｌ ＿ ＸＬ
(1)
83 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
84 400-93698 SCF_STOPPER_PLATE
ＳＣＦ ストッパープレート
(1)
85 SL-6031092-TN SCREW 座金付き六角穴ボルト (4)
86 400-93694 SCF_STOPPER
ＳＣＦ ストッパー
(1)
87 400-93697 SCF_STOPPER_BR
ＳＣＦ ストッパー＿ ＢＲ
(1)
88 400-93711 COLLAR
カラー
(1)
89 SL-6040892-TN BOLT 座金付き六角穴ボルト (1)
90 HX-0029400-00 FIXED BASE
固定ベース
(2)
91 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
92 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
93 SM-6042502-TN SCREW M4X0.7 L=25 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５ (1)
94 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
95 400-93812 COVER_RUL_XL
カバー＿ ＲＵＬ ＿ ＸＬ
(1)
96 SL-6061292-TN SCREW
座金付き六角穴ボルト
(5)
