- 45 - 2 3 .CO VE R CO MP ON E NT S (1 1 )( T Y P E XL) カバー関係（１１） （ＸＬ 仕様） 6 11 12 2 3 4 10 11 11 8 9 11 11 11 11 13 12 8 11 9 7 4 11 5 10 11 1 14 64 75 66 68 73 74 74 41 35 24 31 30 22 21 19 19 28 17 16 17 30 31 29 29 36…
- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98798 BOTTOM_COVER_UNIT_XL
ボトムカバーユニット＿ ＸＬ
1
2 400-98799 ASM_COVER_FBR_XL
カバー＿ ＦＢＲ ＿ ＸＬ 組
(1)
3 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
(1)
4 400-97769 COVER_FBR_U
カバー＿ ＦＢＲ ＿ Ｕ
(1)
5 400-97790 COVER_FBR_B_XL
カバー＿ ＦＢＲ ＿ Ｂ ＿ ＸＬ
(1)
6 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (5)
7 E5704-700-000 SEAL
ハンドル回転シール
(1)
8 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
9 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
10 400-93709 KB_STAY
キーボードステイ
(1)
11 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
12 400-84416 KB_STAY_B
ＫＢ ステイ Ｂ
(1)
13 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
14 400-93771 ASM_KEYBOARD_UNIT
キーボードユニット組
(1)
15 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
(1)
16 400-93805 KB_BRACKET
キーボードブラケット
(1)
17 400-47173 KB_STAND
ＫＢ スタンド
(1)
18 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(1 2)
19 HX-0002400-0E WIRE HARNESS PARTS 束線パーツ (1)
20 HX-0009600-0A GROMMET
エッジングブッシュ
(0.5)
21 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
22 400-01440 KB CLAMP
ＫＢ クランプ
(1)
23 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
24 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
25 400-83362 MAIN POWER SWITCH NOTICE LABEL
電源切断注意ラベル
(1)
26 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
(1)
27 400-46637 MOUSE POCKET
マウスポケット
(1)
28 400-98800 ASM_COVER_RBR_XL
カバー＿ ＲＢＲ ＿ ＸＬ 組
(1)
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
30 400-01512 COVER STUD YF カバースタッド ＹＦ (2)
31 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
32 400-97794 COVER_RBR_B_XL
カバー＿ ＲＢＲ ＿ Ｂ ＿ ＸＬ
(1)
33 400-97771 COVER_RBR_U
カバー＿ ＲＢＲ ＿ Ｕ
(1)
34 400-98801 ASM_COVER_FBL_XL
カバー＿ ＦＢＬ ＿ ＸＬ 組
(1)
35 400-93809 COVER_FBL_XL
カバー＿ ＦＢＬ ＿ ＸＬ
(1)
36 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
37 400-97777 COVER_STD_XL
カバー＿ ＳＴＤ ＿ ＸＬ
(2)
38 400-98802 ASM_COVER_RBL_XL
カバー＿ ＲＢＬ ＿ ＸＬ 組
(1)
39 400-97777 COVER_STD_XL
カバー＿ ＳＴＤ ＿ ＸＬ
(2)
40 400-93811 COVER_RBL_XL
カバー＿ ＲＢＬ ＿ ＸＬ
(1)
41 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
42 400-98803 ASM_COVER_SBL_XL
カバー＿ ＳＢＬ ＿ ＸＬ 組
(1)
43 HM-0010100-10 FILTER フィルター (2)
44 SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ ３ Ｌ ＝８
(4)
45 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
46 400-16815 DRAIN TANK
ドレインタンク
(1)
47 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
48 400-93721 DT_STAY_BR
ドレインタンクステイ＿ ＢＲ
(1)
49 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
50 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
51 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
52 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ ４− φ １０）
(1)
53 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.16)
54 HM-0003300-30 FAN GUARD
ファンガード
(2)
55 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
56 400-00550 FV BRACKET ＦＶ ブラケット (1)
57 HX-0029400-00 FIXED BASE
固定ベース
(2)
58 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
59 400-97777 COVER_STD_XL
カバー＿ ＳＴＤ ＿ ＸＬ
(8)
60 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
61 PJ-0252000-03 PLUG
プラグ
(1)
62 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
63 400-93813 COVER_SBL_XL
カバー＿ ＳＢＬ ＿ ＸＬ
(1)
64 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
65 400-98804 ASM_COVER_SBR_XL
カバー＿ ＳＢＲ ＿ ＸＬ 組
(1)
66 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
67 400-01512 COVER STUD YF
カバースタッド ＹＦ
(6)
68 400-93814 COVER_SBR_XL
カバー＿ ＳＢＲ ＿ ＸＬ
(1)
69 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (6)
70 HM-0010100-10 FILTER
フィルター
(2)
71 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
72 HM-0003300-30 FAN GUARD
ファンガード
(2)
- 45 -

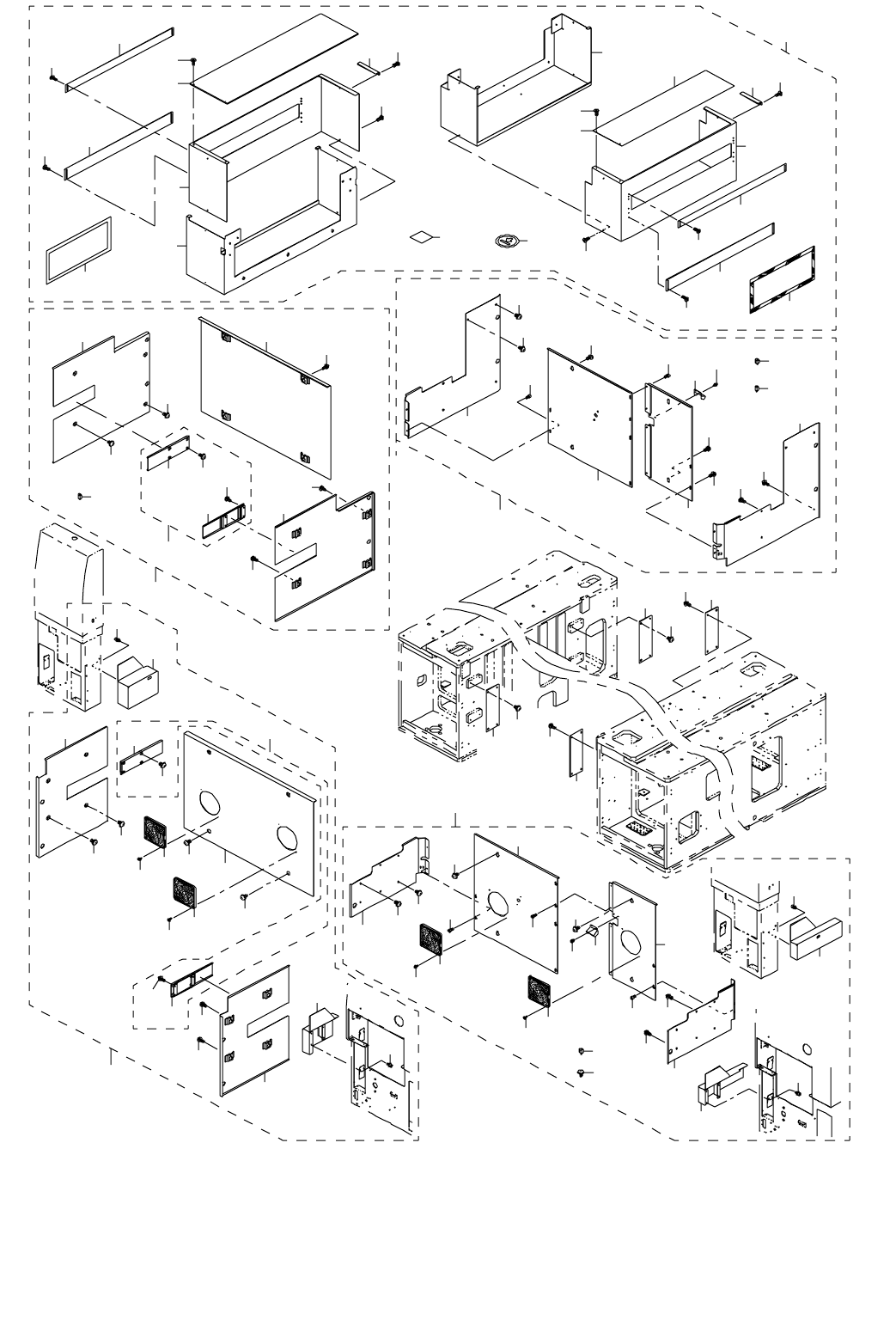

23.COVER COMPONENTS(11)(TYPE XL)
カバー関係（１１）（ＸＬ 仕様）
6
11
12
2
3
4
10
11
11
8
9
11
11
11
11
13
12
8
11
9
7
4
11
5
10
11
1
14
64
75
66
68
73
74
74
41
35
24
31
30
22
21
19
19
28
17
16
17
30
31
29
29
36
63
55
34
62
20
65
26
27
25
25
42
43
33
33
44
35
37
38
39
40
51
52
60
48
50
50
54
53
54
53
46
59
59
60
58
56
57
15
56
67
69
70
70
67
71
45
72
32
76
23
65
77
43
61
78
78
79
79
79
78
78
79
47
49
18
- 46 -
NOTE( 注記 ) #01....FRONT IS M/E BANK COMMONNESS AT フロントが固定バンク時、メカ／電動バンク共通
A FIXED BANK.
#02....REAR IS M/E BANK COMMONNESS AT リアが固定バンク時、メカ／電動バンク共通
A FIXED BANK.
#03....FRONT IS M/E BANK COMMONNESS AT フロントが交換台車仕様時、メカ／電動バンク共通
THE CHANGER TRUCK SPECIFICATION.
#04....REAR IS M/E BANK COMMONNESS AT リアが交換台車仕様時、メカ／電動バンク共通
THE CHANGER TRUCK SPECIFICATION.
#05....FOR OPTION オプション用
#06....FOR CHANGER TRUCK 交換台車用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#05
400-71466 CONVEYOR COVER 3020(XL) ASSY
コンベアカバー３０２０（ＸＬ）組
1
2 400-93821 CONV_COVER_L_XL 搬送カバー＿ ＸＬ (1)
3 400-93822 CONV_SIDE_COVER_L_XL
搬送サイドカバー＿ ＸＬ
(1)
4 400-93823 CONV_UPPER_COVER_L_XL
搬送上カバー＿ ＸＬ
(1)
5 400-97774 CONV_COVER_R_XL
搬送カバー＿Ｒ＿ＸＬ
(1)
6 400-97775 CONV_SIDE_COVER_R_XL
搬送サイドカバー＿Ｒ＿ＸＬ
(1)
7 400-97776 CONV_UPPER_COVER_R_XL 搬送上カバー＿Ｒ＿ＸＬ (1)
8 400-92186 EN_COVER_SHUTTER_U_XL
ＥＮ カバーシャッタＵ＿ＸＬ
(2)
9 400-92187 EN_COVER_SHUTTER_B_XL
ＥＮ カバーシャッタＢ＿ＸＬ
(2)
10 400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(2)
11 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(42)
12 400-01490 TAPE テープ (3.6)
13 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
14 E5721-729-000 LABEL
荷重禁止シール
(2)
15
#01
400-93748 ASM_BANK_COVER_F_L
バンクカバー＿Ｆ＿Ｌ組
1
16 400-93677 BANK_COVER_FL_L
バンクカバー＿ ＦＬ ＿ Ｌ
(1)
17 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
18 400-93678 BANK_COVER_FR_L
バンクカバー＿ ＦＲ ＿ Ｌ
(1)
19 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
20 400-93750 ASM_BANK_COVER_PLATE
バンクカバープレート組
(1)
21 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿ Ｌ
(1)
22 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
23 400-93723 BANK_COVER_PLATE_R
バンクカバープレート＿ Ｒ
(1)
24 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
26 400-97761 FEEDER_SIDE_COVER_FL
フィーダーサイドカバー ＦＬ
(1)
27 400-97762 FEEDER_SIDE_COVER_FR フィーダーサイドカバー ＦＲ (1)
28 400-93676 BANK_COVER_FC_L
バンクカバー＿ ＦＣ ＿ Ｌ
(1)
29 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
30 HM-0010100-10 FILTER
フィルター
(2)
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
32 #02 400-93749 ASM_BANK_COVER_R_L バンクカバー＿Ｒ＿Ｌ組 1
33 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
34 400-93681 BANK_COVER_RR_L
バンクカバー＿ ＲＲ ＿ Ｌ
(1)
35 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
36 400-93750 ASM_BANK_COVER_PLATE
バンクカバープレート組
(1)
37 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿ Ｌ
(1)
38 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
39 400-93723 BANK_COVER_PLATE_R
バンクカバープレート＿ Ｒ
(1)
40 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
41 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
42 400-93679 BANK_COVER_RC_L
バンクカバー＿ ＲＣ ＿ Ｌ
(1)
43 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
44 400-93680 BANK_COVER_RL_L
バンクカバー＿ ＲＬ ＿ Ｌ
(1)
45
#03
400-93751 ASM_T_BANK_COVER_F_L
Ｔ バンクカバー＿Ｆ＿Ｌ組
1
46 400-93828 T_FEEDER_SIDE_COVER_FL
Ｔ ＿フィーダーサイドカバー ＦＬ
(1)
47 400-93829 T_FEEDER_SIDE_COVER_FR
Ｔ ＿フィーダーサイドカバー ＦＲ
(1)
48 400-93682 T_BANK_COVER_FCL_L Ｔ ＿バンクカバー＿ ＦＣＬ ＿ Ｌ (1)
49 400-93683 T_BANK_COVER_FCR_L
Ｔ ＿バンクカバー＿ ＦＣＲ ＿ Ｌ
(1)
50 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
51 400-93710 CHIP_COVER
チップカバー
(1)
52 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
53 HM-0010100-10 FILTER フィルター (2)
54 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
55 400-93686 T_BANK_COVER_FL_L
Ｔ ＿バンクカバー＿ ＦＬ ＿ Ｌ
(1)
56 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
57 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
58 400-93687 T_BANK_COVER_FR_L Ｔ ＿バンクカバー＿ ＦＲ ＿ Ｌ (4)
59 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
60 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
62 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
63 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (1)
64
#04
400-93752 ASM_T_BANK_COVER_R_L
Ｔ バンクカバー＿Ｒ＿Ｌ組
1
65 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
66 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
67 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(6)
68 400-93684 T_BANK_COVER_RCL_L Ｔ ＿バンクカバー＿ ＲＣＬ ＿ Ｌ (1)
69 400-93685 T_BANK_COVER_RCR_L
Ｔ ＿バンクカバー＿ ＲＣＲ ＿ Ｌ
(1)
70 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
71 400-93710 CHIP_COVER
チップカバー
(1)
72 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
73 400-93688 T_BANK_COVER_RL_L Ｔ ＿バンクカバー＿ ＲＬ ＿ Ｌ (1)
74 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (5)
75 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
76 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
77 400-93689 T_BANK_COVER_RR_L
Ｔ ＿バンクカバー＿ ＲＲ ＿ Ｌ
(1)
78
#06
400-99492 BOTTOM_HOLE_COVER
ボトムホールカバー
4
79 #06 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ 16
