- 56 - REF .NO N O T E PA RT NO D E S C R I P T I O N 品 名 Q ty 1 400-98146 X_AXIS_FRAME_ XL _ASM Ｘ 軸フレーム＿ ＸＬ 組 1 2 400-98049 X_AXIS_FRAME_ XL Ｘ 軸フレーム＿ ＸＬ (1) 3 40 0-98 045 X_LM_ GU ID E_X L Ｘ ＿ ＬＭ ガイド＿ ＸＬ (2) 4 SM- 60 41…
- 55 -

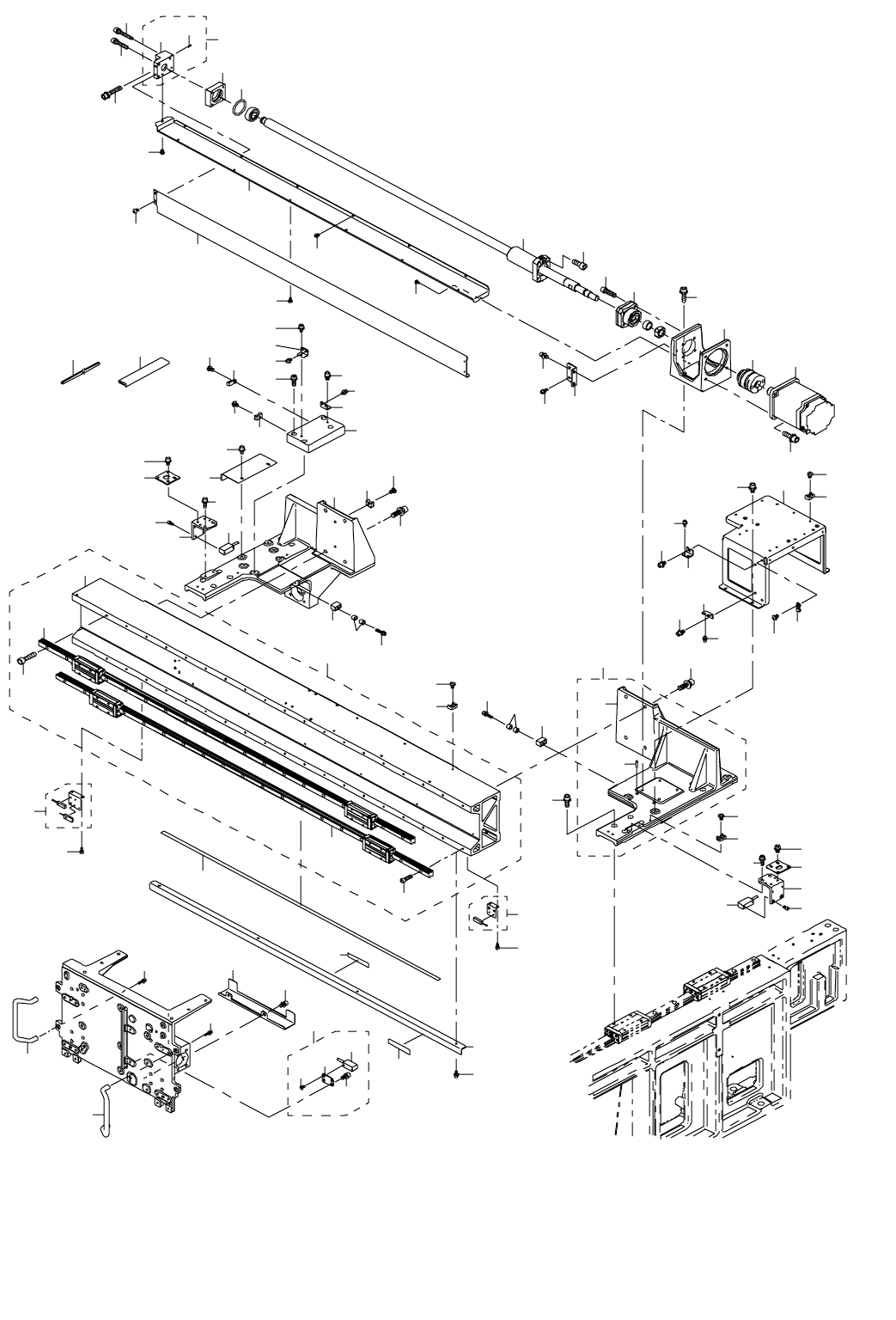

28.X-Y COMPONENTS(4)(TYPE XL)
Ｘ − Ｙ 関係（４）（ＸＬ 仕様）
25
25
26
26
24
50
24
12
14
49
32
4
5
4
3
3
2
1
56
6
56
7
13
15
16
18
19
20
21
20
21
23
22
23
29
30
31
33
53
34
35
36
37
51
52
38
40
41
39
53
49
50
49
47
48
44
43
45
42
52
46
51
55
22
70
70
71
71
74
72
65
66
67
68
69
73
8
11
10
9
26
24
25
24
26
25
27
28
28
27
60
61
62
63
64
77
76
54
59
78
75
78
80
79
17
81
82
58
57
83
84
85
- 56 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98146 X_AXIS_FRAME_XL_ASM
Ｘ 軸フレーム＿ ＸＬ 組
1
2 400-98049 X_AXIS_FRAME_XL Ｘ 軸フレーム＿ ＸＬ (1)
3 400-98045 X_LM_GUIDE_XL
Ｘ ＿ ＬＭ ガイド＿ ＸＬ
(2)
4 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(38)
5 400-44528 MAGNETIC SCALE X
マグネチックスケール Ｘ 軸
1
6 400-98053 X_MSC_GUARD_XL
Ｘ ＿ ＭＳＣ ＿ガード＿ ＸＬ
1
7 SL-6030892-TN SCREW M3 L=8 座金付き六角穴ボルト Ｍ ３ Ｌ ＝８ 5
8 400-50232 X PLUS LMT SENSOR ASSY
Ｘ 軸プラスリミットセンサ組
1
9 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
10 400-50234 X MINUS LMT SENSOR ASSY
Ｘ 軸マイナスリミットセンサ組
1
11 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
12 400-93891 X_FRAME_END_R_ASM Ｘ フレームエンド＿ Ｒ 組 1
13 400-71317 X_FRAME_END_R
Ｘ フレームエンド Ｒ
(1)
14 PH-0400162-C0 PIN
平行ピン
(2)
15 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
16 400-71315 X_FRAME_END_L
Ｘ フレームエンド Ｌ
1
17 SL-6062092-TN SCREW M6 L=20 座金付き六角穴ボルト 4
18 400-93859 Y_SENSOR_DOG
Ｙ ＿センサ＿ドグ
1
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
20 400-93860 Y_MSC_BR
Ｙ マグネスケールブラケット
2
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
4
22 400-44532 MAGNETIC SCALE Y SENOR UNIT マグネチックスケール Ｙ センサユニット 2
23 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
4
24 400-47390 MSU_BRACKET
ＭＳＵ ブラケット
4
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
8
26 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
27 400-93861 Y_MSW_BR Ｙ マグネスイッチブラケット 2
28 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
29 400-71313 X_MOTOR_FRAME
Ｘ モータフレーム
1
30 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
31 400-68914 SERVO MOTOR 750W
サーボモーター ７５０ Ｗ
1
32 SL-6062042-TN BOLT 座金付き六角穴ボルト 4
33 400-93855 FIXED_SUPPORT_UNIT
フィックス＿サポート＿ユニット
1
34 SM-6052002-TN BOLT
六角穴ボルト
4
35 400-98047 X_BALL_SCREW_XL
Ｘ ＿ボールねじ＿ ＸＬ
1
36 400-93862 COUPRING_X
カップリング＿ Ｘ
1
37 400-93863 X_BALL_SCREW_SUPPORT
Ｘ ＿ボール＿スクリュー＿サポート
1
38 400-93864 O_RING_X Ｏ ＿リング＿ Ｘ 1
39 400-93893 X_BALL_SCREW_FRAME_ASM
Ｘ ＿ボール＿スクリュー＿フレーム＿組
1
40 400-93865 X_BALL_SCREW_FRAME
Ｘ ＿ボール＿スクリュー＿フレーム
(1)
41 PH-0300082-C0 PIN
平行ピン
(2)
42 SL-6053092-TN SCREW
座金付き六角穴ボルト
2
43 SL-6042592-TN SCREW 座金付き六角穴ボルト 2
44 SL-6044092-TN SCREW
座金付き六角穴ボルト
2
45 400-93866 Y_PLASTIC_RAIL_BR
Ｙ ＿プラスチック＿レール＿ ＢＲ
1
46 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
47 400-98056 X_OIL_GUARD_U_XL
Ｘ ＿オイル＿ガード＿Ｕ＿ＸＬ
1
48 400-98055 X_OIL_GUARD_F_XL Ｘ ＿オイル＿ガード＿Ｆ＿ＸＬ 1
49 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
50 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
12
51 400-63714 X_STOPPER_RUBBER
Ｘ ストッパラバー
2
52 E2779-721-000 STOPPER COLLAR
ストッパカラー
8
53 SL-6031492-TN SCREW M3 L=14 座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４ 4
54 400-93879 X_AXIS_WEIGHT
Ｘ 軸ウェイト
1
55 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
4
56 E2333-715-000 CAUTION SEAL
注意シール
2
57 HX-0034400-00 HARNESS PARTS
束線パーツ
1
58 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 1
59 HX-0029400-00 FIXED BASE
固定ベース
2
60 400-94364 X_OIL_GUARD_BR
Ｘ オイルガードブラケット
1
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
62 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
2
63 HX-0009600-00 EDGE BUSHING エッジングブッシュ 0.5
64 HX-0009600-0A GROMMET
エッジングブッシュ
0.5
65 400-50240 X-MSC BRACKET ASSY
Ｘ − ＭＳＣ ブラケット組
1
66 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
67 400-46002 X-MSC BRACKET
Ｘ − ＭＳＣ ブラケット
(1)
68 400-44531 MAGNETIC SCALE X SENSOR UNIT マグネチックスケール Ｘ センサユニット (1)
69 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
70 400-71571 HANDLE
ハンドル
2
71 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
4
72 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
4
73 400-94358 X_LMT_SENSOR_DOG Ｘ ＿ ＬＭＴ ＿センサドグ 1
74 SL-6040892-TN BOLT 座金付き六角穴ボルト 2
75 HX-0034400-00 HARNESS PARTS
束線パーツ
1
76 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
18
77 HX-0029400-00 FIXED BASE
固定ベース
18
78 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
3
79 HX-0029400-00 FIXED BASE 固定ベース 7
80 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
7
81 HX-0029400-00 FIXED BASE
固定ベース
1
82 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
83 HX-0029400-00 FIXED BASE
固定ベース
10
84 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 10
85 SL-6051492-TN BOLT
座金付き六角穴ボルト
16
- 57 -

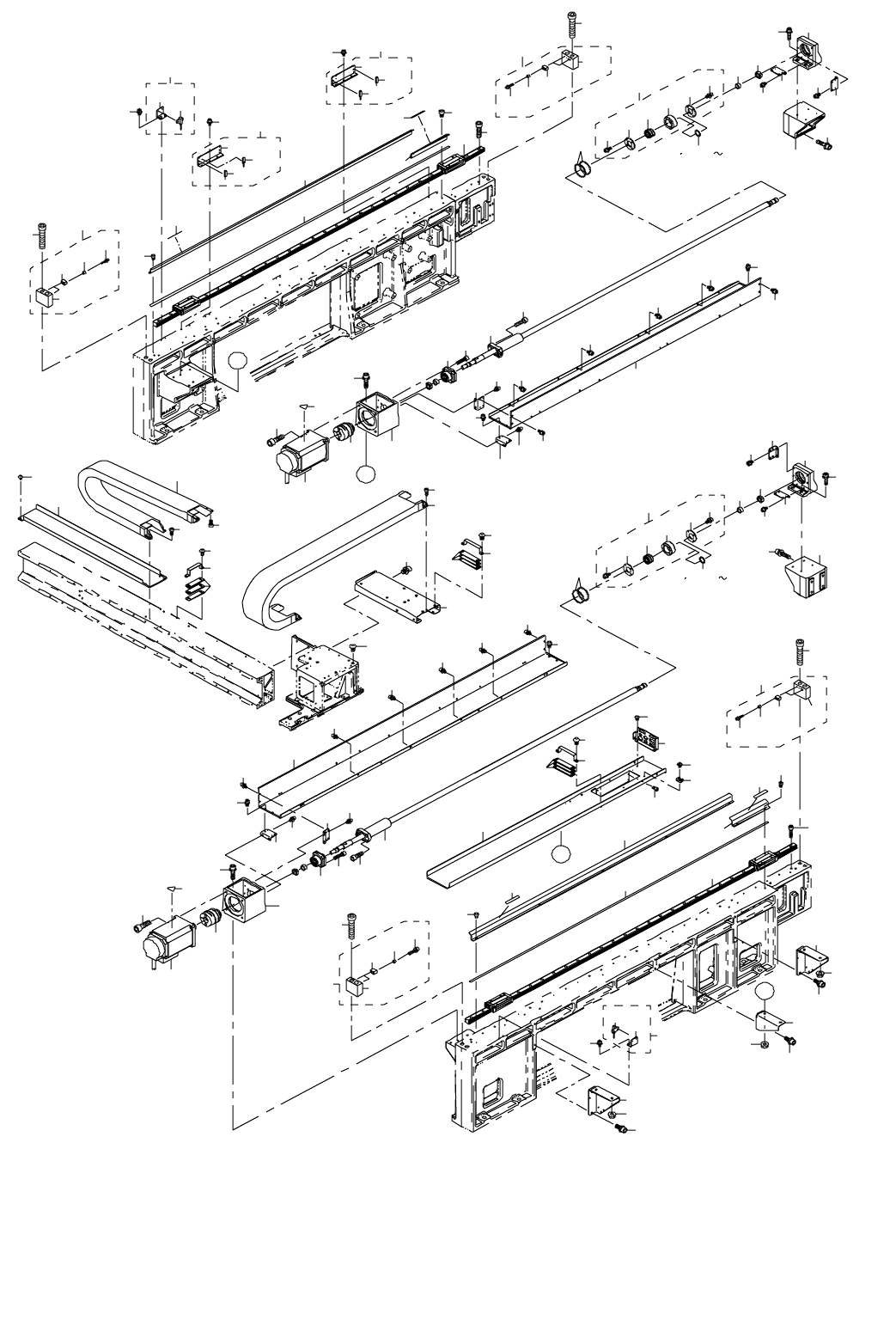

29.X-Y COMPONENTS(5)(TYPE XL)
Ｘ − Ｙ 関係（５）（ＸＬ 仕様）
62
64
63
58
57
59
60
65
61
56
67
68
69
71
72
73
70
74
74
75
75
76
76
78
79
80
81
81
79
80
77
82
82
77
81
78
79
80
82
82
77
80
79
81
78
83
83
83
66
83
86
85
85
78
76
84
84
2
4
5
6
7
2
1
4
6
7
9
9
8
11
11
12
12
13
14
14
20
18
21
34
34
33
33
22
28
32
23
32
24
24
31
31
30
29
30
31
31
29
32
32
28
25
35 38
25
35 38
39
5
10
39
41
10
41
39
39
41
39
41
41
39
41
41
41
41
41
41
41
41
40
40
41
41
41
39
8
41
41
19
16
15
17
1
3
3
42
41
41
39
41
41
41
41
42
43
26
27
20
18
19
46
48
46
48
48
47
49
50
50
50
45
51
52
53
54
55
76
86
77
13
A
A
B
B
44
