- 65 - 3 3 .IC H E A D CO MP ON ENT S(F OR K E- 3020 R) ＩＣ ヘッド関係（ＫＥ −３０２０ Ｒ 用） 4 13 B 2 3 32 16 16 25 25 26 35 39 45 56 57 61 65 67 67 67 68 68 68 17 18 19 63 27 64 20 15 84 87 44 34 34 59 42 71 38 A A 66 48 48 50 51 54 …
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71568 IC HEAD 20 ASM
ＩＣ ヘッド２０組
1
2 EA-9500B01-00 CABLE BAND 束線バンド (4)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
(1)
5 400-78104 IC Z SLIDE ASM
ＩＣ Ｚ スライド組
(1)
6 400-80360 T SENSOR DOG
Ｔ センサドグ
(1)
7 SM-0020201-SC SCREW トラスねじ (1)
8 400-80358 IC SPLINE PULLEY
ＩＣ スプラインプーリ
(1)
9 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(2)
10 400-80363 T SENSOR BR
Ｔ センサブラケット
(1)
11 400-92491 T7 SLOW DOWN SENSOR ASM
Ｔ ７スローダウンセンサケーブル組
(1)
12 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (3)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(1)
14 PJ-3080400-06 UNION
ユニオンワイ
(2)
15 SB-1060018-00 BEARING
ころがり軸受
(1)
16 SB-1060004-00 CLUTCH BEARING
クラッチベアリング
(2)
17 SB-1080016-00 BEARING ころがり軸受 (2)
18 400-78032 IC HEAD BRACKET
ＩＣ ヘッドブラケット
(1)
19 400-78033 IC SPLINE BRACKET
ＩＣ スプラインブラケット
(1)
20 400-78041 IC T MOTOR BR
ＩＣ Ｔ モータブラケット
(1)
21 400-93090 IC SPLINE UNIT 80R
ＩＣ スプラインユニット８０ Ｒ
(1)
22 SM-6030602-TN SCREW M3X6 六角穴ボルト Ｍ３Ｘ６ (6)
23 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
24 400-80362 IC T PULLEY
ＩＣ Ｔ プーリ
(1)
25 400-46523 TIMING BELT Z IC
タイミングベルト Ｚ ＩＣ
(1)
26 400-01123 Z PULLEY
Ｚ プーリ
(1)
27 400-01124 Z MOTOR PULLEY Ｚ モータプーリ (1)
28 400-78038 IC BALL SCREW
ＩＣ ボールねじ
(1)
29 400-78036 IC LINEAR GUIDE
ＩＣ リニアガイド
(1)
30 400-46513 IC Z SENSOR BR
ＩＣ Ｚ センサ ＢＲ
(1)
31 400-78039 IC Z SENSOR DOG
ＩＣ Ｚ センサドグ
(1)
32 HX-0029400-00 FIXED BASE 固定 ベース (1)
33 400-80361 IC TIMING BELT T
ＩＣ タイミングベルト Ｔ
(1)
34 PH-0400122-C0 PIN
平行ピン
(5)
35 400-78034 IC Z SLIDE BRACKET
ＩＣ Ｚ スライドブラケット
(1)
36 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(2)
37 400-58388 CYLINDER STOPPER
シリンダストッパ
(1)
38 400-46056 BEARING PLATE ベアリングプレート (2)
39 400-46048 BEARING BASE U
ベアリングベース Ｕ
(1)
40 400-46050 BEARING BASE LR
ベアリングベース ＬＲ
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
42 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
43 400-46060 O RING H Ｏ リング Ｈ (1)
44 400-46515 COUPRING
カップリング
(1)
45 400-46525 ROTARY JOINT
ロータリージョイント
(1)
46 400-78040 Z STOPPER
Ｚ ストッパ
(1)
47 400-78056 DIFFUSER ASM
ディフューザ組
(1)
48 400-46510 DIFFUSER L ディフューザ Ｌ (1)
49 400-46509 DIFFUSER U
ディフューザ Ｕ
(1)
50 400-78047 DIFFUSER V
ディフューザ Ｖ
(2)
51 400-78046 DIFFUSER BR
ディフューザブラケット
(2)
52 400-78045 DIFFUSER BASE
ディフューザベース
(1)
53 EA-9500B01-00 CABLE BAND 束線バンド (1)
54 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
55 400-46511 DIFFUSER R
ディフューザ Ｒ
(1)
56 400-78049 DIFFUSER SUPPORT
ディフューザサポート
(1)
57 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
58 SM-6031402-TN SCREW M3X0.5 L=8 六角穴ボルト (1)
59 SM-6051602-TN BOLT
六角穴ボルト
(5)
60 400-46058 O RING F1
ＯリングＦ１
(1)
61 SM-6030802-TN SCREW
六角穴ボルト
(2)
62 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(8)
63 SL-6031292-TN SCREW M3 L=12 座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２ (2)
64 SL-6031692-TN SCREW
座金付き六角穴ボルト
(2)
65 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(4)
66 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
67 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(9)
68 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (10)
69 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝８
(9)
70 400-92490 Z7 SLOW DOWN SENSOR ASM
Ｚ ７スローダウンセンサケーブル組
(1)
71 400-44534 SERVO MOTOR 30W
サーボモータ３０ Ｗ
(2)
72 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(3)
73 PJ-3040405-04 ELBOW UNION エルボユニオン (2)
74 SL-6041692-TN SCREW M4 L=16 座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６ (1)
75 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(1)
76 HX-0030600-00 UL TUBE
ＵＬ チューブ
(0.3)
77 400-78044 CYLINDER MOUNT IC
シリンダマウント ＩＣ
(1)
78 400-46524 AIR CYLINDER
エアシリンダ
(1)
79 400-58389 GUIDE SHAFT ガイドシャフト (1)
80 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(1)
81 400-58387 RELEASE BAR IC
リリースバー ＩＣ
(1)
82 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(1)
83 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(1)
84 E3073-729-000 BEARING SHIM C ベアリングシム Ｃ (1)
85 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
86 SL-6040892-TN BOLT
座金付き六角穴ボルト
(7)
87 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
88 400-92497 NOZZLE DOWN SENS IC ASM
ノズルダウンセンサ ＩＣ ケーブル組
(1)
89 400-78048 FIBER BR ファイバーブラケット (2)
90 400-46067 FIBER SLIT
ファイバスリット
(2)
91 HD-0026000-10 SENSOR
センサ
(1)
92 SL-6052092-TN SCREW
座金付き六角穴ボルト
5
- 65 -

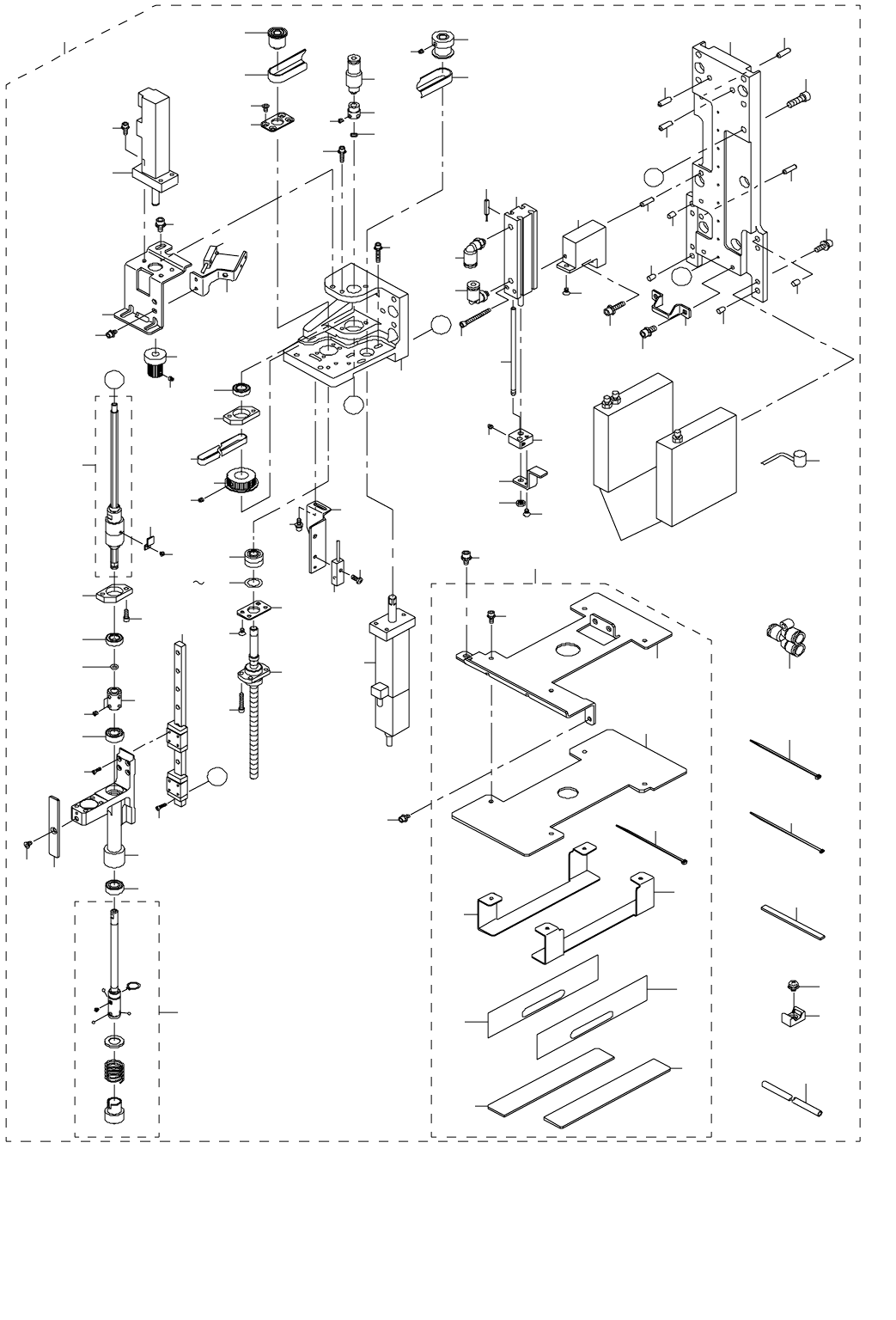

33.IC HEAD COMPONENTS(FOR KE-3020R)
ＩＣ ヘッド関係（ＫＥ −３０２０ Ｒ 用）
4
13
B
2
3
32
16
16
25
25
26
35
39
45
56
57
61
65
67
67
67
68
68
68
17
18
19
63
27
64
20
15
84
87
44
34
34
59
42
71
38
A
A
66
48
48
50
51
54
50
51
21
40
17
43
30
76
79
74
74
83
37
36
80
36
77
72
29
23
68
60
1
80
81
82
14
5
7
B
34
12
12
12
34
34
8
41
46
72
73
52
49
47
53
62
69
6
6
9
10
78
31
55
58
22
12
C
C
33
11
28
38
24
70
75
- 66 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71566 IC HEAD 20R ASM
ＩＣ ヘッド２０ Ｒ 組
1
2 EA-9500B01-00 CABLE BAND 束線バンド (5)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
(1)
5 400-78104 IC Z SLIDE ASM
ＩＣ Ｚ スライド組
(1)
6 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(3)
7 SL-6040892-TN BOLT 座金付き六角穴ボルト (3)
8 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
10 400-03264 FMLA SENSOR
ＦＭＬＡ センサ
(1)
11 E9345-721-0A0 CABLE ASM.
ＬＡ センサー接続ケーブル組
(1)
12 PH-0400062-C0 PARALLEL PIN TYPEB 4X6 平行ピン Ｂ 種 ４ Ｘ ６ (4)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(1)
14 PJ-3080400-06 UNION
ユニオンワイ
(2)
15 SB-1060018-00 BEARING
ころがり軸受
(1)
16 SB-1060004-00 CLUTCH BEARING
クラッチベアリング
(2)
17 SB-1080016-00 BEARING ころがり軸受 (2)
18 400-80357 IC HEAD BRACKET 80R
ＩＣ ヘッドブラケット８０ Ｒ
(1)
19 400-78033 IC SPLINE BRACKET
ＩＣ スプラインブラケット
(1)
20 400-78041 IC T MOTOR BR
ＩＣ Ｔ モータブラケット
(1)
21 400-93090 IC SPLINE UNIT 80R
ＩＣ スプラインユニット８０ Ｒ
(1)
22 SL-6041292-TN SCREW 座金付き六角穴ボルト (4)
23 400-80361 IC TIMING BELT T
ＩＣ タイミングベルト Ｔ
(1)
24 400-80362 IC T PULLEY
ＩＣ Ｔ プーリ
(1)
25 400-46523 TIMING BELT Z IC
タイミングベルト Ｚ ＩＣ
(1)
26 400-01123 Z PULLEY
Ｚ プーリ
(1)
27 400-01124 Z MOTOR PULLEY Ｚ モータプーリ (1)
28 400-78038 IC BALL SCREW
ＩＣ ボールねじ
(1)
29 400-78036 IC LINEAR GUIDE
ＩＣ リニアガイド
(1)
30 400-46513 IC Z SENSOR BR
ＩＣ Ｚ センサ ＢＲ
(1)
31 400-78039 IC Z SENSOR DOG
ＩＣ Ｚ センサドグ
(1)
32 HX-0029400-00 FIXED BASE 固定ベース (1)
33 400-92497 NOZZLE DOWN SENS IC ASM
ノズルダウンセンサ ＩＣ ケーブル組
(1)
34 PH-0400122-C0 PIN
平行ピン
(5)
35 400-78034 IC Z SLIDE BRACKET
ＩＣ Ｚ スライドブラケット
(1)
36 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(2)
37 400-58388 CYLINDER STOPPER
シリンダストッパ
(1)
38 400-46056 BEARING PLATE ベアリングプレート (2)
39 400-46048 BEARING BASE U
ベアリングベース Ｕ
(1)
40 400-46050 BEARING BASE LR
ベアリングベース ＬＲ
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
42 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
43 400-46060 O RING H Ｏ リング Ｈ (1)
44 400-46515 COUPRING
カップリング
(1)
45 400-46525 ROTARY JOINT
ロータリージョイント
(1)
46 400-80364 Z STOPPER 80R
Ｚ ストッパ ８０ Ｒ
(1)
47 400-81148 DIFFUSER 80R ASM
ディフューザ８０ Ｒ 組
(1)
48 400-80366 DIFFUSER B 80R ディフューザ Ｂ ８０ Ｒ (2)
49 400-80365 DIFFUSER U 80R
ディフューザ Ｕ ８０ Ｒ
(1)
50 400-16065 DIFFUSER S EC
ディフューザ Ｓ ＥＣ
(2)
51 400-80367 DIFFUSER BR 80R
ディフューザ ＢＲ ８０ Ｒ
(2)
52 400-80368 DIFFUSER BASE 80R
ディフューザベース ８０ Ｒ
(1)
53 EA-9500B01-00 CABLE BAND 束線バンド (2)
54 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
55 400-80358 IC SPLINE PULLEY
ＩＣ スプラインプーリ
(1)
56 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(8)
57 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝８
(9)
58 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (2)
59 SM-6051602-TN BOLT
六角穴ボルト
(5)
60 400-46058 O RING F1
ＯリングＦ１
(1)
61 SM-6030802-TN SCREW
六角穴ボルト
(2)
62 400-80360 T SENSOR DOG
Ｔ センサドグ
(1)
63 SL-6031292-TN SCREW M3 L=12 座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２ (2)
64 SL-6031692-TN SCREW
座金付き六角穴ボルト
(3)
65 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(4)
66 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
67 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(11)
68 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (10)
69 SM-0020201-SC SCREW
トラスねじ
(1)
70 400-80363 T SENSOR BR
Ｔ センサブラケット
(1)
71 400-92490 Z7 SLOW DOWN SENSOR ASM
Ｚ ７スローダウンセンサケーブル組
(1)
72 400-44534 SERVO MOTOR 30W
サーボモータ３０ Ｗ
(2)
73 SL-6030842-TN SCREW M3 L=8 座金付き六角穴ボルト (3)
74 PJ-3040405-04 ELBOW UNION エルボユニオン (2)
75 400-92491 T7 SLOW DOWN SENSOR ASM
Ｔ ７スローダウンセンサケーブル組
(1)
76 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
77 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(1)
78 HX-0030600-00 UL TUBE
ＵＬ チューブ
(0.3)
79 400-78044 CYLINDER MOUNT IC シリンダマウント ＩＣ (1)
80 400-46524 AIR CYLINDER
エアシリンダ
(1)
81 400-58389 GUIDE SHAFT
ガイドシャフト
(1)
82 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(1)
83 400-58387 RELEASE BAR IC
リリースバー ＩＣ
(1)
84 E3071-729-000 BEARING SHIM A ベアリングシム Ａ (1)
85 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(1)
86 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(1)
87 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
