2 Drifts sikkerhe d Betjeningsvejledning SIPLACE X-serie 2.6 Sikkerhedsanordninger Fra softwar eversio n 710.0 Udgave 12/2016 DK 98 2.6.6 Håndværn ved placering sstederne med dummy-feeder 2 Fig. 2.6 - 10 Håndværn på komp…
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.6 Sikkerhedsanordninger
97
2
Fig. 2.6 - 9 NØDSTOP-sløjfer
Startknap trykket.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
Sikkerhedsslukning Nej
Spænding
Y-akse 0 V
X-akse 0 V
Stjerneakse 0 V
DP-akse 42V-
Z-akse (C&P, TH) 42 V-
Z-akse (CPP) 0 V-
Aktiv
LP-transport Nej
Løftebord Nej
LP-klemning Nej
Breddejustering Nej
Tapesaks Nej
Komponentvognsfødning Ja
Ja
Trykluft
min. 0,5 MPa
(5,0 bar)?
NØDSTOP-trykknap trykket
ind?
- Beskyttelseskappe og/eller
serviceklap åbnet/åbnede?
NØDSTOP-sløjfe
til komponentvogn afbrudt?
2
Aktiv
Sikkerhedsslukning Ja
Spænding
Y-akse 300 V-
X-akse 300 V-
Stjerneakse 160 V-
DP-akse 42 V-
Z-akse (C&P, TH) 42 V-
Z-akse (CPP) 160 V-
Aktiv
LP-transport Ja
Løftebord Ja
LP-klemning Ja
Breddejustering Ja
Tapesaks. Ja
Komponentvognsfødning Ja
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.6 Sikkerhedsanordninger Fra softwareversion 710.0 Udgave 12/2016 DK
98
2.6.6 Håndværn ved placeringsstederne med dummy-feeder
2

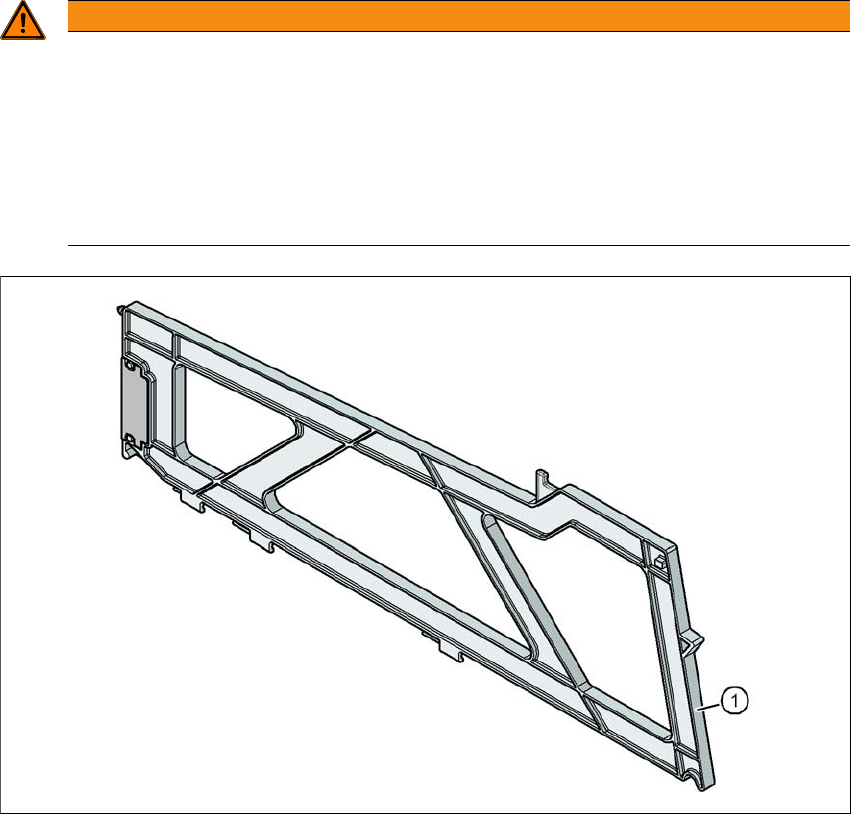

Fig. 2.6 - 10 Håndværn på komponentvognens placeringssteder
2
(1) Dummy feeder SIPLACE X, artikel-nr. 00141226-xx
ADVARSEL
Drift
Driftsikkerhed pga. belægning af hvert andet placeringssted!
Driftssikkerheden ved SIPLACE X-seriens komponentvogne er tilvejebragt, hvis mini-
mum hver andet ledige placeringssted er belagt med et fødemodul eller et håndværn
(dummy-feeder).
Indsæt håndværnet med mærke ved placeringsstederne 2 og 4.
Også ved ombygning af en holder til flademagasiner skal hvert andet ledige place-
ringssted sikres med et håndværn.
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.7 Restspændinger og afladetider i automaten
99
2.7 Restspændinger og afladetider i automaten
Hvis der trykkes på NØDSTOP trykknappen eller automaten stoppes, reduceres mellemkreds-
spændingerne 300 V- for hhv. portalakserne og 160 V- for stjerneakserne til ufarlige restspændin-
ger i løbet af kort tid.
2
2.7.1 Automatens energitilstand når hovedafbryderen er slået fra
2
2
FARE
Spændingsfare!
Automaten forsynes med 3 x 360 V~ til 3 x 480 V ± 10 %, 50/60 Hz eller optionalt med
3 x 200 V~ til 3 x 240 V~ ± 10 %; 50/60 Hz. Derfor fører dele på dette anlæg livsfarlige
spændinger - også selv om hovedafbryderen er slået fra og netstikket er trukket ud.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
FARE
Livsfarlige spændinger i strømforsyningsindskubbet!
Ved strømforsyningsindskubbet er der komponenter (kondensatorer), som stadig kan
føre livsfarlige spændinger i ca. 5 minutter, selvom maskinen er slukket og netstikket er
trukket ud.
Vent i minimum 5 minutter, inden du gennemfører arbejde ved strømforsyningsind-
skubbet.
Arbejde ved strømforsyningen og sikkerhedsslukningen (CBS) må kun udføres af
serviceteknikere fra ASM Assembly Systems GmbH&Co.KG eller af anlægsejerens
serviceteknikere, som er instrueret af ASM.
VÆR FORSIGTIG
Datatab!
For at undgå datatab slukkes automaten først - undtaget i nødstilfælde - når følgende kri-
terier er opfyldt:
– Automaten har afsluttet datatransmissionen af maskine-, klargørings- og bestyk-
ningsprogramdata.
– Automaten har afsluttet printplade-bearbejdningen.
– Automaten har afsluttet opstartfasen.
