3 Tekniske data og konstruktionsgrupper Be tjeningsvejledning SIPLACE X-ser ie 3.9 Komponentvogn Fra softwareversion 710.0 Udgave 12/2016 DK 196 3.9.5 Komponentvognens mål, SIPLACE X-serie 3 Fig. 3.9 - 5 Komponentvognens…
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.9 Komponentvogn
195
3.9.4 Pasmærker på SIPLACE X-seriens komponentvogn
3

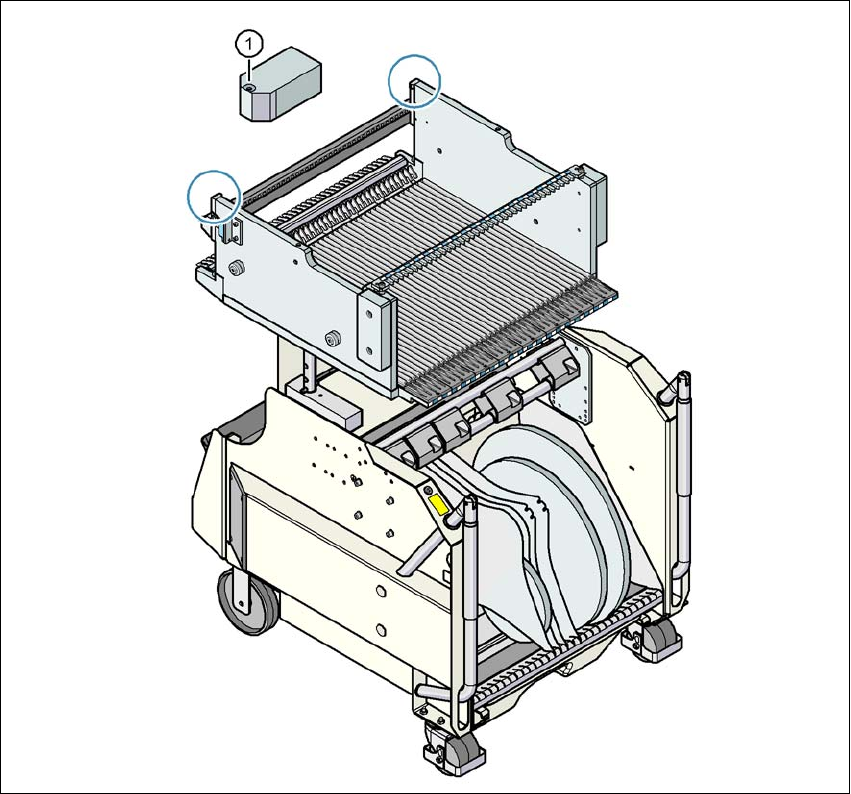

Fig. 3.9 - 4 Pasmærker på SIPLACE X-seriens komponentvogn
(1) Pasmærker på komponentvognen
Efter henkøring af SIPLACE X-seriens komponentvogn måler maskinen komponentvognens pas-
mærker.
Ved komponenter med en kantlængde under 0,5 mm, altså 0402-komponenter og mindre, bereg-
nes positionen for komponenten med tapelommen, før den første komponent hentes.
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.9 Komponentvogn Fra softwareversion 710.0 Udgave 12/2016 DK
196
3.9.5 Komponentvognens mål, SIPLACE X-serie
3

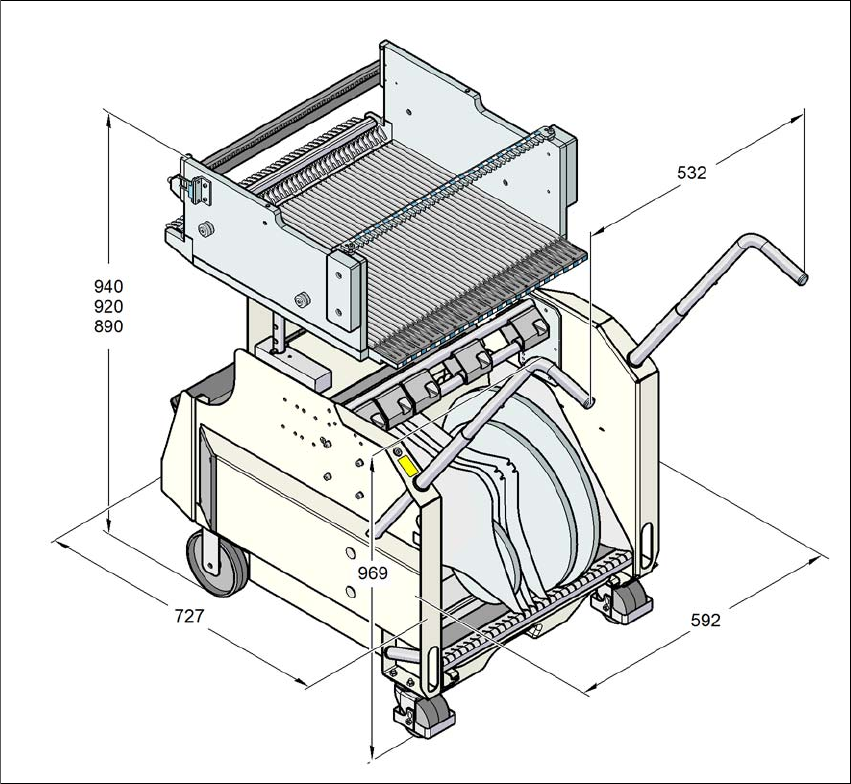

Fig. 3.9 - 5 Komponentvognens mål, SIPLACE X-serie, alle mål i millimeter
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.9 Komponentvogn
197
3.9.6 Komponentbord SIPLACE X-serie
Fødemodulerne lægges på indføringshjælpen med deres forreste glideføring. Ved indskubning
glider fødemodulet med sine føringer på føringsprofilen op til anslagslisten . En centreringshul på
anslagslisten holder X-fødemodulets centreringsstift "foran". Desuden går komponentbordets
stopskralder (pos. 1 i fig. 3.9 - 7
, side 198) i hak i fødemodulets låserulle. Centreringsstiften "bag"
på oversiden af fødemodulet holdes af centreringslistens udsparing.
3
Fig. 3.9 - 6 Komponentbord, SIPLACE X-serie, set bagfra
(1) Indføringshjælp
(2) Føringsprofil (Ω-profil)
(3) Centreringsliste til optagelse af centreringsstiften "bag" til X-fødemoduler
(4) Anslagsliste
(5) Centreringshuller
(6) Kontakt til trigning af NØDSTOP-kredsens sikkerhedsafbryder
(7) Håndværn
