Betjeningsvejledning SIPLACE X-se rie 4 Opstilling og ibrugtagning Fra softwareversion 710.0 Udgave 12/2016 DK 4.2 Infrastruktur på opst illingsstedet 211 4.2 Infrastruktur på op stillingsstedet 4 4.2.1 Anbefalinger vedr…
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.1 Transport og leveringskonfiguration Fra softwareversion 710.0 Udgave 12/2016 DK
210
4.1.5.4 Hvad De ubetinget skal overholde under transporten
4
4
ADVARSEL
Fare for beskadigelse af maskinfødderne!
Gevindene til maskinfødderne i automatrammen kan beskadiges, hvis de sliber på gulvet
eller pga. stød.
Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over
gulvet.
ADVARSEL
Fare for beskadigelse af vakuumpumpens returluftkanal!
I bestykningsområde 1 kan der være monteret vakuumpumper. Returluftkanalen er mon-
teret neden under maskinstanderen. Returluftkanalen kan blive beskadiget under trans-
port med gaffeltrucken.
Afmontér returluftkanalen, inden du transporterer automaten med gaffeltrucken.
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 710.0 Udgave 12/2016 DK 4.2 Infrastruktur på opstillingsstedet
211
4.2 Infrastruktur på opstillingsstedet
4
4.2.1 Anbefalinger vedr. underlagets beskaffenhed
Automatens underlag skal være fast og jævnt, dynamiske kræfter kan nemlig frembringe sving-
ninger på opstillingsstedet under driften. Svingningernes omfang afhænger af undergulvets kon-
struktion. Principielt er følgende egnet, såfremt parametrene for gulvbelastningen osv.
overholdes:
– Stålbeton-loftskonstruktioner (f.eks. lofter i industrihaller)
– Stålbeton-gulvplader (f.eks. betongulve i industrihaller uden kælder)
– Rum med dobbelt gulv, såfremt der er et stabilt fundament i mellemrummet. For dette mel-
lemfundament gælder de samme opstillingsbetingelser. Det kan være fremstillet af stålbjæl-
ker eller beton.
4
4.2.1.1 Maksimal gulvplanhed
Automatens underlag må have et fald på maksimalt 0,63%. Det svarer til en hældning på 5 mm
over en strækning på 800 mm (f.eks. bredden på et komponentbord).
4.2.1.2 Maskinvægt og gulvbelastning
Værdierne for maskinvægt og gulvbelastning findes i afsnit 3.3.1, side 122.
BEMÆRK
Bemærk også dokumentet "Net- og trykluftkonfiguration for SMD-anlæg" (tysk+engelsk,
art.-nr. 00197548-xx), som du modtager ved SIPLACE-automatens levering.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.2 Infrastruktur på opstillingsstedet Fra softwareversion 710.0 Udgave 12/2016 DK
212
4.2.2 Trykluftforsyning

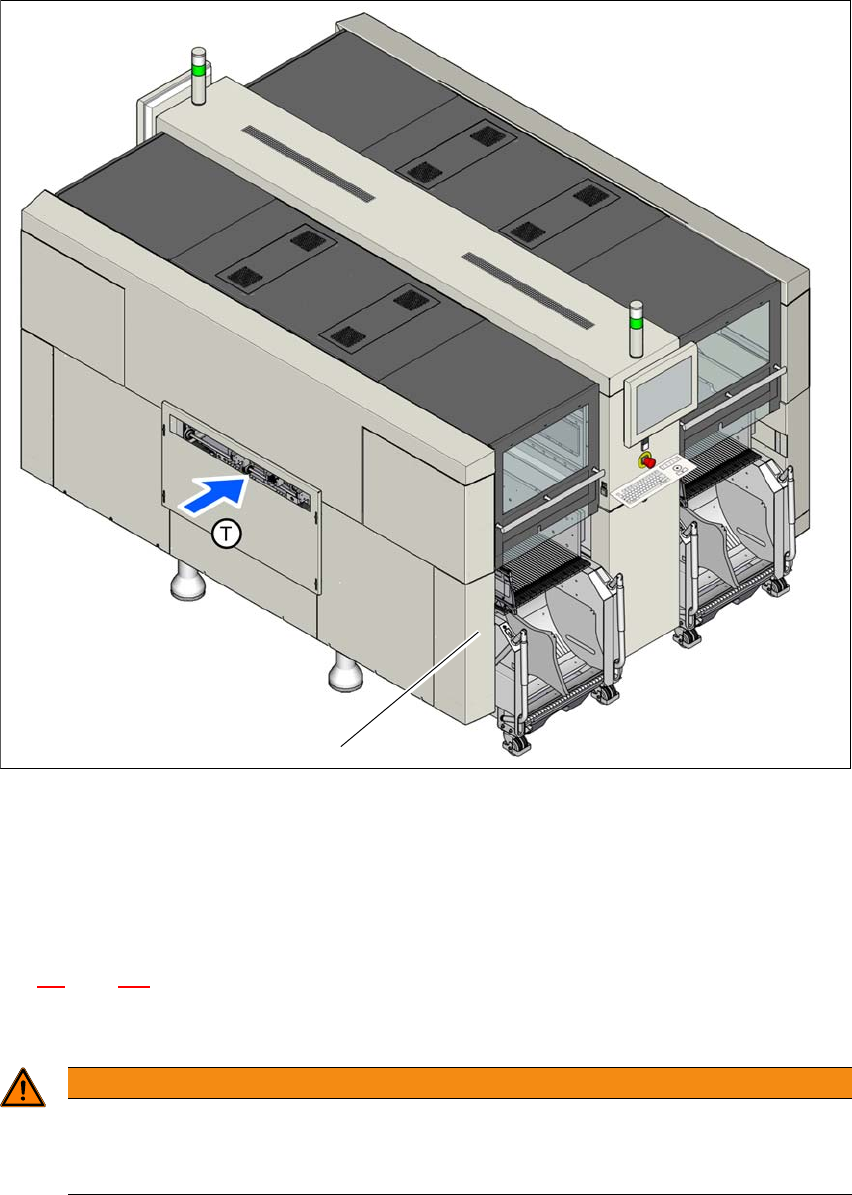

Fig. 4.2 - 1 Trykluftforsyningens position i automaten
(1) Trykluftforsyningens indbygningsposition
4.2.2.1 Kontrol af trykluftforsyning
Kontroller, om trykluftforsyningen svarer til de foreskrevne maskinspecifikationer (se tabellen i af-
snit 3.2
, side 118).
Noter trykluftegenskaberne på opstillingsstedet i en protokol.
4
1
ADVARSEL
Fare for kvæstelser!
Ved trykluftledninger, som står under tryk, er der fare for kvæstelser.
Løsn aldrig trykluftledninger, som står under tryk.
