Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskin en Fra softwareversion 710.0 Udgave 12/2016 DK 5.5 Brugerfladen 263 Printplade under bearb ejdning Printpladen er taget op af syst emet og bea r bejdes. PCB-symbol…

5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie

5.5 Brugerfladen Fra softwareversion 710.0 Udgave 12/2016 DK

262

5.5.1 Statusfelt

I statusfeltet vises den aktuelle maskintilstand, den sidst opståede fejl samt den handling, der skal

udføres.

I statusfeltets højre side vises følgende symboler, alt efter tilstanden:

(Grøn) Starter den kontekstorienterede hjælp for den aktuelle visning. Alle betjeningselementer i

visningen forklares kort

(Rød) Starter hjælpesystemet, som angiver mulige årsager til den aktuelle fejl samt afhjælpende

foranstaltninger (se afsnit 5.6.1

, side 270).

Åbner en dialogboks, hvor fejlkilden, fejlmeldingsteksten samt dato og klokkeslæt for fejlens op-

ståen vises (se afsnit 5.6.1

, side 270). Her kan hjælp til den aktuelle fejl ligeledes kaldes frem.

Åbner detaljevisningen for den aktuelle fejl. I denne visning kan fejlafhjælpende foranstaltninger

opkaldes direkte (viseskun ved bestemte fejlmeldinger).

Sletter den aktuelt viste fejl fra statusfeltet.

5.5.2 Visnings- og bearbejdningsområde

I dette område er kommandoknapperne placeret til indstilling/udløsning af funktioner, generel in-

formation om printpladen, opsætning, produktionsserie og øvrige oplysninger.

Animerede og forskelligfarvede objekter illustrerer processer eller tilstande (f.eks. bearbejdning,

placeringssted tom osv.).

I visningen "Produktion" (basisvisning) signaleres bestemte driftstilstande (bearbejdning, fejl osv.).

Stop bearbejdning. Den igangværende bestykningsproces stoppes.

Fortsæt bearbejdning. Bestykningen af printpladerne startes/genoptages.

Fremskridt

Fremskridtet ved bestykningen vises for hver printplade i diagramvisningen.

Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen

Fra softwareversion 710.0 Udgave 12/2016 DK 5.5 Brugerfladen

263

Printplade under bearbejdning

Printpladen er taget op af systemet og bearbejdes. PCB-symbolet vises som kommandoknap i

farven mørkegrøn.

Bearbejdning af printpladen afbrudt

Er bearbejdningen blevet afbrudt, vises PCB-symbolet med rødt.

Printpladen skal kontrolleres

Hvis printpladen er på outputbåndet, og printpladens status skal kontrolleres af operatøren, vises

PCB-symbolet med gult.

5.5.3 Værktøjsliste

På værktøjslinien er anbragt kommandoknapper for stationssoftwarens hovedfunktioner.

Med dem kan brugerfladen skiftes om til andre visninger, som giver adgang til yderligere funktio-

ner (se afsnit 5.5.5

, side 267).

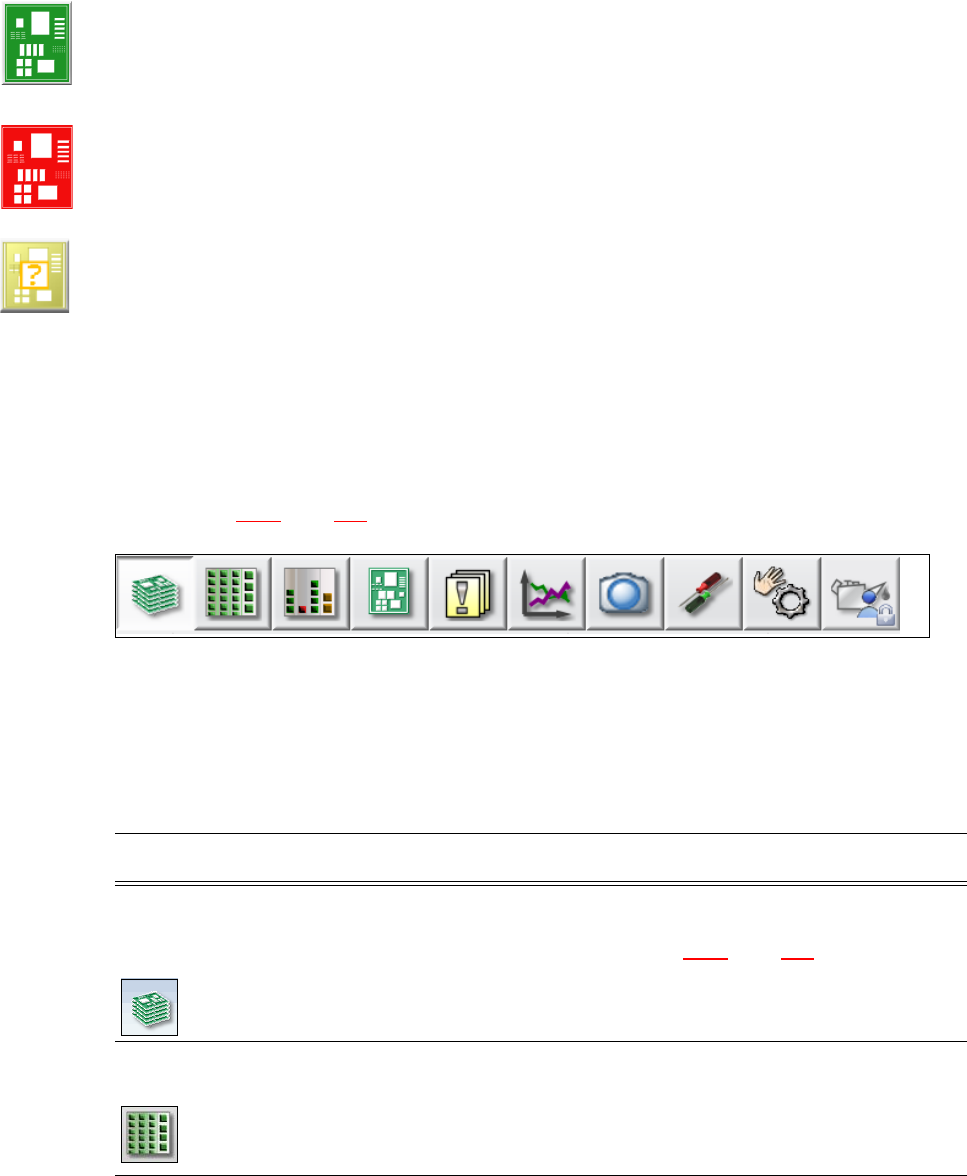

Fig. 5.5 - 2 Værktøjsliste

Kommandoknapperne varierer alt efter konfiguration og indstillet brugerniveau. Nogle visninger er

kun tilgængelige på højere betjeningsniveauer.

I tabellen nedenfor er kommandoknapperne og hovedfunktionerne kort beskrevet.

Symbol Visning Beskrivelse

Produktion

(basisvisning)

Visning af maskinstatus for de hyppigst udførte opgaver under

produktionen.

Visning af driftstilstande, se afsnit 5.5.2

, side 262.

Visning af placeringssteder, navn på opsætning, navn på produk-

tionsserie, ændringer af konfigurationen og ekstra tilvalgsfunktio-

ner.

Fødemodul, kom-

ponenter og pi-

petter

Opsætningen kan kaldes frem enkeltvist for hver af de 4 placerings-

steder.

Kontrol og ombygning af fødemoduler, komponenter og pipetter.

Indlæring af husformer og komponent-lommeformer.

Visning af niveaukontrol.

5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie

5.5 Brugerfladen Fra softwareversion 710.0 Udgave 12/2016 DK

264

Niveaukontrol Operatøren får til hver tid under bestykningen vist, hvornår de

enkelte transportører kører tørre og skal fyldes op igen.

Printplader Visning af printplader og bestykningspositionsliste.

Kontrol og klargøring af printplader og komponenter.

Indlæring af mærker

Beskeder Visning af beskeder om aktuelle og tidligere hændelser. Beskeder-

ne inddeles efter type. Der kan kaldes en tabel frem for sporfejl,

transportfejl, maskinfejl, generelle fejl og lænkede fejlmeddelelser

(se afsnit 5.6

, side 269).

Statistik Visning af statistik om ydelse, kvalitet og kasseret materiale. Vis-

ning af maskinernes og printpladernes ydelse.

Start af OIS (Operator Information System), nærmere information:

se dokumentation til OIS.

Livebillede under

bestykning

Visning af de enkelte kamera-livebilleder.

Først fra og med betjeningsniveau "Avanceret produktion" :

Visning og lagring af Vision-dumps.

Vedligeholdel-

sesstatus

Indeholder information om maskinens vedligeholdelsesstatus.

For yderligere information: se vedligeholdelsesvejledningen.

Indstillinger Indeholder alle indstillinger og tilvalgsfunktioner.

Indstilling af betjeningsniveau, brugerfladens sprog.

Visning og ændring af maskinindstillinger, brugerindstillinger, eks-

tra maskinfunktioner og ekstra softwarefunktioner: se afsnit 5.5.5

side 267

Kontrol af senso-

rer og funktioner

Indeholder information og funktioner til test og diagnose.

Egenskaber på maskinens start-knap

Først tilgængelig fra og med betjeningsniveau "Avanceret produk-

tion":

Samlet referencekørsel, test af C&P20-hovedets funktioner.

Enkeltfunktioner og kontinuerlige driftsforløb. Portalerne adresse-

res enkeltvist.

Service Service-tools.

Først tilgængelig fra og med

betjeningsniveau "Service (kunde)".

Klargøring og kalibrering af SIPLACE-bestykningsautomaten,

download af embedded softwareversioner, kalibrering og konfigu-

ration af maskinen som helhed.

Testbench-in-

spektion

Er kun tilgængelig i betjeningsniveauet Maskinservice.

En detaljeret beskrivelse af de enkelte funktioner findes i online-

hjælpen.

Symbol Visning Beskrivelse
