5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie 5.5 Brugerfladen Fra softwareversion 710.0 Udgave 12/2016 DK 268 5.5.6 Anvendelsesorienteret be tjening vha. farvemarkeringer På brugerfladen kan ikoner , komman…
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 710.0 Udgave 12/2016 DK 5.5 Brugerfladen
267
5.5.5 Indstillinger
I visningen "Indstillinger" kan de forskellige brugerindstillinger, ekstra softwarefunktioner og ekstra
maskinfunktioner ændres.
Klik på "Indstillinger" i ikonlinien .
I den højre side vises en ekstra ikonlinie. I nedenstående
tabel er ikonerne og indstillinger kort beskrevet.
Symbol Indstillinger Beskrivelse
Maskin-
indstillinger
Kun til "Avanceret produktion", "Service kunde" eller "Service
SIPLACE".
Indstilling af driftsart og tilvalgsfunktioner (f.eks. kørselsfunktioner).
Nedlukning af maskinen
Omskift til driftssystem.
Bruger-
indstillinger
Indstilling af betjeningsniveauet (se afsnit 5.3.3
, side 256).
Indstilling af sprog. Der kan som standard vælges "Tysk" eller
"Engelsk". CD til installation af øvrige sprog forefindes.
Yderligere tilvalgsfunktioner kan indstilles fra og med betjeningsni-
veauet "Avanceret produktion".
Ekstra maskin-
funktioner
På betjeningsniveauet "Produktion" er det ikke muligt at ændre
tilvalgsfunktioner.
Konfiguration af ekstra maskinfunktioner.
Ekstra software-
funktioner
Kun til "Service kunde" eller "Service SIPLACE".
Her kan forskellige testfunktioner aktiveres.
Oversigt over for-
bundne eksterne
systemer
Visning af alle forbundne eksterne systemer (f.eks. OIS, SetupCen-
ter). Visning af forbindelsesstatusen og den brugte hukommelse
eller sletning af de forbundne systemer.
Tilgrænsende
maskiner
Visning af de tilgrænsende maskiner.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.5 Brugerfladen Fra softwareversion 710.0 Udgave 12/2016 DK
268
5.5.6 Anvendelsesorienteret betjening vha. farvemarkeringer
På brugerfladen kan ikoner, kommandoknapper og visninger være fremhævet med farve. De for-
skellige fremhævninger med farve gør det let at se, hvornår det f.eks. er nødvendigt for operatøren
at gribe ind eller aktive advarsler.
I stationssoftwaren anvendes følgende farvemarkeringer:
5
Farve Tilstand Betydning
Rød Alarm Det er nødvendigt, at operatøren griber ind.
Kun i visningen "Fødemodul, komponenter og pipetter".
Orange Advarsel En anvisning kræver operatørens opmærksomhed.
Indgreb fra operatøren er dog ikke umiddelbart påkrævet.
Kun i visningen "Fødemodul, komponenter og pipetter".
Grøn Under bearbejd-
ning
Ikon eller kommandoknap har kontrol over maskinen, og
tilstanden er i orden.
Kun i visningerne "Produktion", "fødemodul, komponenter og
pipetter", "Printplade", "Kontrol af sensorer og funktioner" og
"Service".
Grønt blinken-
de
Venter på print-
plade
Erstatter tilstanden "Busy", hvis maskinen er klar i produkti-
onsdrift, men ikke producerer, fordi der ikke er nogen printpla-
de.
Indlæg printplade.
Kun i visningen "Produktion".
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 710.0 Udgave 12/2016 DK 5.6 Alarminformationer og online-hjælp
269
5.6 Alarminformationer og online-hjælp
Hvis der optræder alarmer på bestykningsautomaten under arbejdet, vises alarmmeldingen med
rødt i brugerfladens statusfelt. Ikonet for Alarminformation er aktivt.
Den med rødt fremhævede kommandoknap på ikonlinien signalerer, at det er nødvendigt at ope-
ratøren griber ind.
5

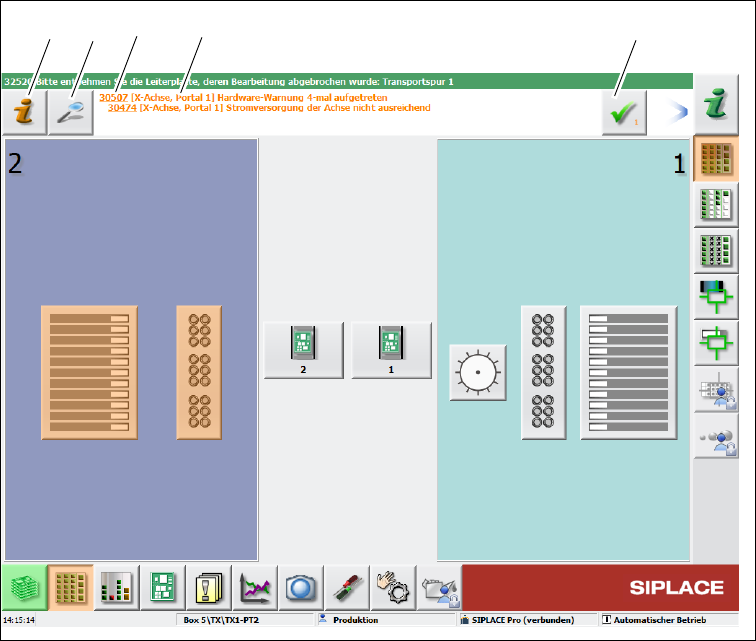

Fig. 5.6 - 1 Visning "Produktion" med alarmmelding (med SIPLACE SX2 som eksempel)
Billedtekst til fig. 5.6 - 1
(1) Alarmnummer
(2) Alarmmelding: Kortfattet information om alarm
(3) Ikon "Detaljer": Kalder detaljerede informationer frem (f.eks. fejlkilde, tidspunkt for fejlens
opståen)
(4) Ikon "Kvitter for alarm": Sletter alarmvisningen
(5) Ikon "Alarminformation": Kalder hjælp frem til den aktuelle alarm
(1)
(2) (3)
(4)
(5)
