6.1.4.3 Pipettemagasin med 12 garager til 20xx-pipetter
6

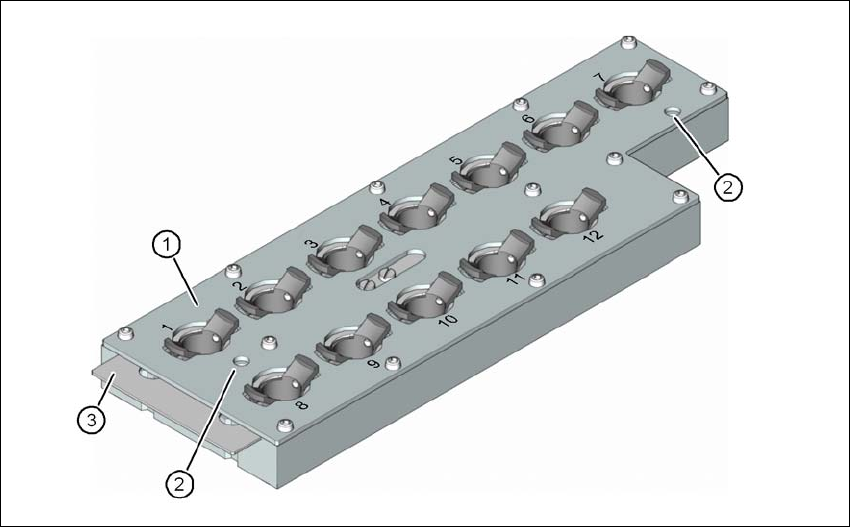

Fig. 6.1 - 16 Pipettemagasin til 20xx-pipetter - låseplade åbnet
(1) 12 garager til 20xx-pipetter
(2) Pasmærker (kun synlig, når låseplade er åben)
(3) Låseplade
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 710.0 Udgave 12/2016 DK
332
6.1.4.4 Pipettemagasin med 20 garager til 20xx-pipetter
a
6

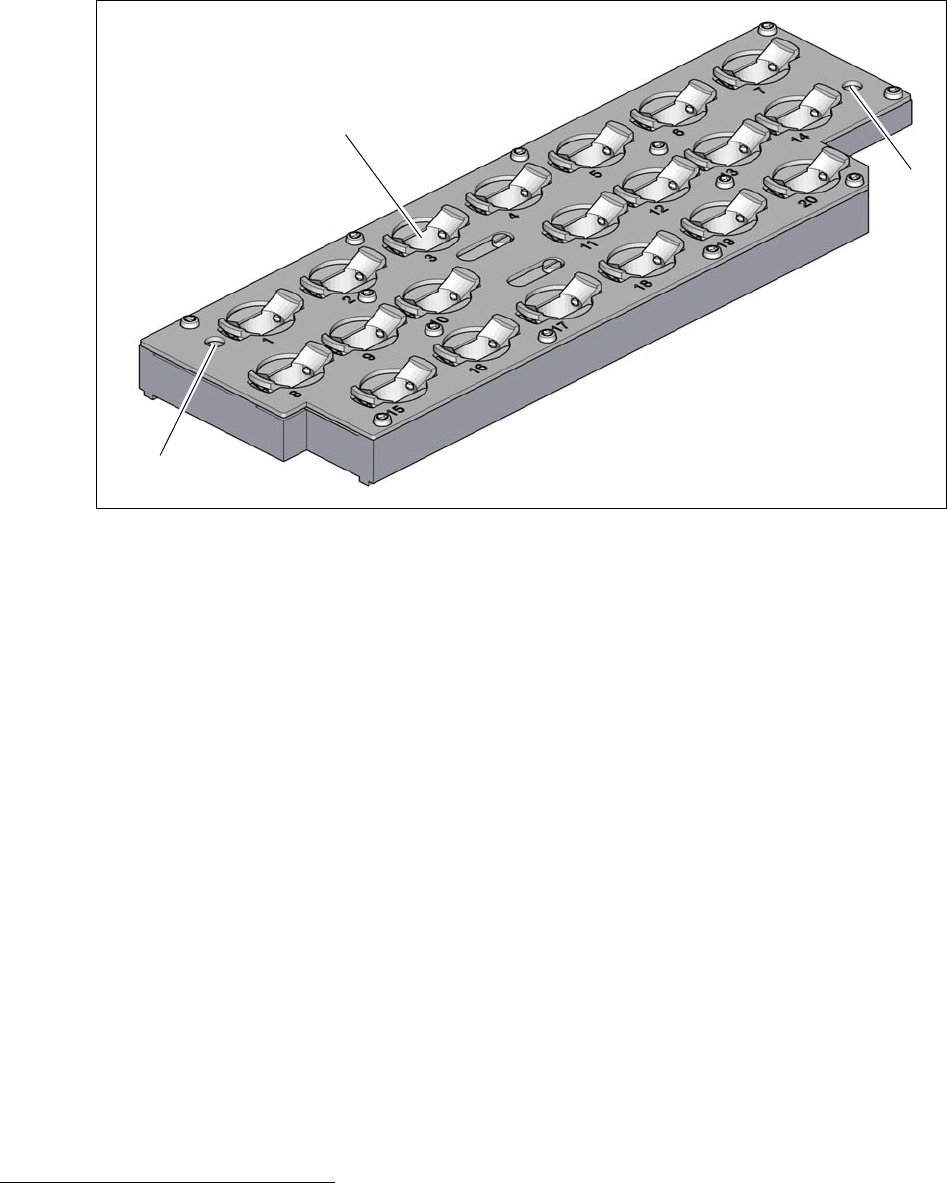

Fig. 6.1 - 17 Pipettemagasin til 20xx-pipetter med 20 garager - låseplade åbnet
(1) 20 garager til 20xx-pipetter
(2) Pasmærker (kun synlig, når låseplade er åben)
a. På forespørgsel
(2)
(1)
(2)
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
333
6.1.4.5 Pipettemagasin til 28xx-pipetter
6
Fig. 6.1 - 18 Pipettemagasin til 28xx-pipetter
(1) 5 garager til 28xx-pipetter med en maksimal pipettelængde på 12,5 mm
(garagenumre 1, 5, 6, 8 og 9)
(2) 4 garager til 28xx-pipetter med en maksimal pipettelængde på 16,5 mm
(garagenumre 2, 3, 4 og 7)
(3) Pasmærker (kun synlig, når låseplade er åben)
