6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie 6.1 Pipetteveksler Fra softwarev ersion 710.0 Udgave 12/2016 DK 340 6.1.4.13 Positionsregistrering Alle pipettevekslerens magasiner har to p asmærker , en til bes…
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
339
6

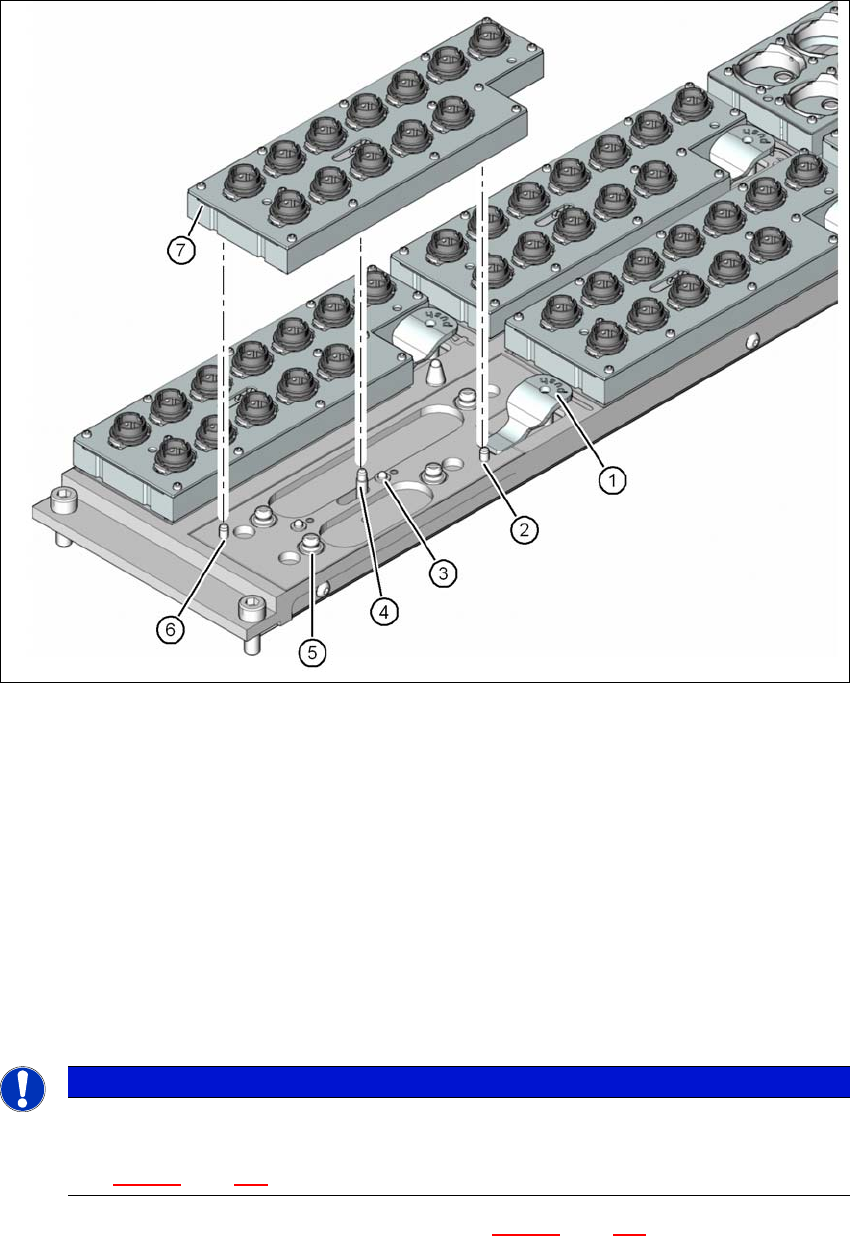

Fig. 6.1 - 22 Udskift magasin (eksempel 6 magasiner)
Fig. 6.1 - 23
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjederstift til udløsning af mikrokontakt til magasingenkendelse og sikkerhedssløjfe
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Låseplade i stilling "Magasin låst"
6
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 22, side 339).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
BEMÆRK
Forskyd låsepladen i position "Magasin låst".
Justér magasinet sådan - inden magasinet sættes - at passtiftene (pos. 2 og 6 i fig.
6.1 - 22
, side 339) kan glide ind i pinolhullet og langhullet.
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 710.0 Udgave 12/2016 DK
340
6.1.4.13 Positionsregistrering
Alle pipettevekslerens magasiner har to pasmærker, en til bestemmelse af positionen og en til be-
stemmelse af vinkelstillingen.
6

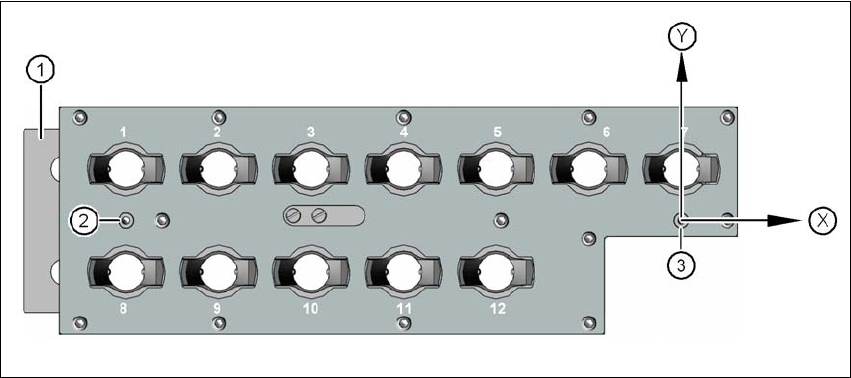

Fig. 6.1 - 24 Pipettemagasin - pasmærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af vinkelstillingen
(3) Pasmærke til bestemmelse af positionen
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
341
6.1.5 Pipetteveksler til SIPLACE TwinStar
Artikel-nr. 03005191-xx magasin til 2 pipetter
Artikel-nr. 03001807-xx magasin til 1 pipette
6
Fig. 6.1 - 25 Pipetteveksler til SIPLACE TwinStar
6.1.5.1 Beskrivelse
Pipetteveksleren kan optage op til 12 pipettemagasiner. Der findes to magasintyper: Standardma-
gasiner og magasiner til specialpipetter eller gribere. Magasinerne sidder på en fælles holder. De
er centreret med to cylinderstifter og fastgjort med to skruer med nedsænket hoved.
