6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie 6.8 Forbindelsesstation til komponentvogn SIPLAC E X-serie Fra softwareversion 710.0 Udgave 12/2016 DK 376 6  Løsn begge skruer med indven dig sekskant (pos 3 i …

Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser

Fra softwareversion 710.0 Udgave 12/2016 DK 6.8 Forbindelsesstation til komponentvogn SIPLACE X-serie

375

6.8.5.1 Værktøjer

Højdejusteringen af komponentvogns-indtræksanordning kræver følgende værktøj:

– Unbraconøgle, sæt

– Gaffelnøgle, nøglevidde 13

6.8.5.2 Klargør komponentvogns-indtræksanordning til andre højder

6.8.5.3 Omstil komponentvogns-indtræksanordningens til 900, 930 eller 950 mm højde

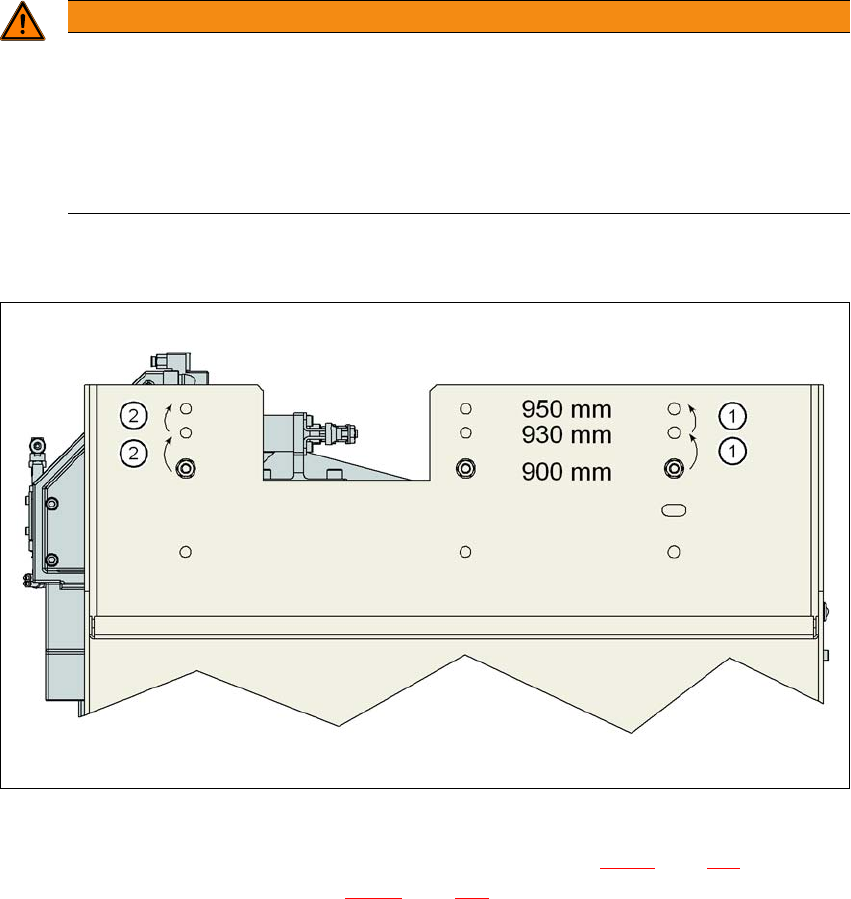

Fig. 6.8 - 6 Arbejdsrækkefølge ved klargøringen

 Løsn begge skruer med indvendig sekskant M8x18 (pos. 9 i fig. 6.8 - 5, side 374) og tag ven-

stre og højre føring af (pos. 8 i fig. 6.8 - 5

, side 374).

ADVARSEL

 Skil forbindelsesstationen fra strømforsyningen.

 Skil forbindelsesstationen fra trykluftsforsyningen.

Komponentvogns-indtræksanordningens er ca. 40 kg.

 Om nødvendigt skal du bede en anden person om at hjælpe dig med klargøringen.

 Overhold rækkefølgen på de beskrevne arbejdstrin.

6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie

6.8 Forbindelsesstation til komponentvogn SIPLACE X-serie Fra softwareversion 710.0 Udgave 12/2016 DK

376

 Løsn begge skruer med indvendig sekskant (pos 3 i fig. 6.8 - 5, side 374).

 Løsn begge skrueforbindelser (pos. 2 i fig. 6.8 - 5, side 374).

 Fjern de to M8 sekskantmøtrikker og mellemlægsskiver (pos. 4 i fig. 6.8 - 5, side 374).

 Hold forbindelsesstationens komponentvogns-indtræksanordningen fast i sidedelen (pos. 10

i fig. 6.8 - 5

, side 374) og fjern begge unbracoskruer M8x40 på dette sted.

 Sving komponentvogns-indtræksanordningen til den næste højere position.

 Fastgør sidedelen på dette sted. Stram kun møtrikken let.

 Hold forbindelsesstationens komponentvogns-indtræksanordningen fast i FCU (pos. 12 i fig.

6.8 - 5

, side 374) og fjern skrueforbindelserne ved pos. 2 i fig. 6.8 - 5, side 374.

 Sving komponentvogns-indtræksanordningen til den næste højere position.

 Fastgør sidedelen på dette sted.

 Kontrollér, at skrueforbindelserne på pos. 2, 3 og 4 sidder fast.

 Fastgør højre og venstre føring (pos. 8 i fig. 6.8 - 5, side 374) med unbracoskrue M8x18 (pos.

9 i fig. 6.8 - 5

, side 374).

VÆR FORSIGTIG

Fare for beskadigelse!

Ved at løfte og sænke komponentvogns-indtræksanordningen kan kabler blive beskadi-

get.

 Kontrollér, at ingen kabler bliver beskadiget, når komponentvogns-indtræksanord-

ningen løftes og sænkes.

BEMÆRK

 Hvis komponentvogns-indtræksanordningen skal sænkes til en lavere transport-

højde, gøres dette i den modsatte rækkefølge.

Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser

Fra softwareversion 710.0 Udgave 12/2016 DK 6.9 SIPLACE High-Force Head

377

6.9 SIPLACE High-Force Head

Artikel-nr. 00119736-xx High-Force Head

Dette artikelnummer gælder kun ved ny bestilling af en bestykningsautomat med et High-

Force Head i stedet for en Standard-TwinStar. 6

6.9.1 Beskrivelse

SIPLACE High-Force Head er en teknologisk videreudvikling af Standard-TwinStar. Den kan for-

arbejde det samme komponentspektrum og tilbyder desuden muligheden for at opnå påsætnings-

kræfter op til 30 N. Til SIPLACE High-Force Head kan alle de pipetter og gribere anvendes, som

også finder anvendelse ved standard-TwinStar.

6.9.2 Tekniske data

Derudover stemmer de tekniske data af TwinStar og High-Force Head overens (jfr. afsnit 3.5.7.2,

side 153

Programmerbar påsætningskraft 2,0 N - 10 N ± 10%

Større 10 N - 30 N ± 15%
