Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser Fra softwareversion 710.0 Udgave 12/ 2016 DK 6.12 Siemens-grænseflade 385 6.12 Siemen s-grænseflade Artikel-nr . 001 16808-xx SIPLACE Interface På SIPLACE-bestykn…
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.11 Stationære kameraer Fra softwareversion 710.0 Udgave 12/2016 DK
384
6.11.2.1 Sikkerhedsforskrifter
6
6.11.2.2 Tekniske data
6
6
ADVARSEL
Kollisionsfare!
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer SpeedStar med ka-
merahusene.
Afmonter TwinStar's stationære komponent-kamera.
Ved et skift af bestykningshovedet fra TwinStar til MultiStar installeres det stationære
komponent-kamera i den nederste position.
Komp.-mål 0,5 mm x 0,5 mm op til 55 mm x 45 mm
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,35 mm
Min. ball-diameter 0,2 mm
Synsfelt 65 mm x 50 mm
Belysningsart Reflekteret lys (seks frit programmerbare niveauer)
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.12 Siemens-grænseflade
385
6.12 Siemens-grænseflade
Artikel-nr. 00116808-xx SIPLACE Interface
På SIPLACE-bestykningsautomaterne i X-serien konfigureres transportgrænsefladen efter
SMEMA-standarden. Det er dog også muligt at anvende denne grænseflade iht. Siemens-stan-
darden. Dette er en stor fordel, når en automat i X-serien skal integreres i ældre SIPLACE-linier.
I så fald er det ikke nødvendigt at eftermontere de ældre automater, så de overholder bestemmel-
serne i SMEMA-standarden.
Transportgrænsefladen for automaterne i X-serien konfigureres ganske enkelt til Siemens-stan-
darden, og automaterne forbindes med det tilhørende grænsefladekabel.
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.13 Support pin Fra softwareversion 710.0 Udgave 12/2016 DK
386
6.13 Support pin
Artikel-nr. 00119680-xx Support Pin
Brede printplader har tendens til at fjedre igennem under bestykningen, hvilket kan medføre, at
komponenterne evt. ikke mere kan bestykkes med den ønskede nøjagtighed. Også meget bøjede
printplader påvirker bestykningsnøjagtigheden. Dette problem imødegås nemt ved at placere
support pins på løftebordet.
6

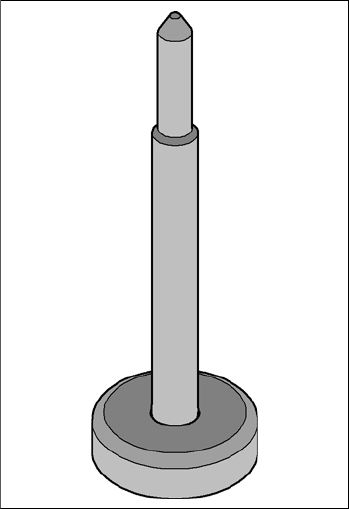

Fig. 6.13 - 1 Support pin
