00197915-03_UM_X-Serie-S_DK - 第67页

Betjeningsvejledning SIPLACE X-serie 2 Drifts sikkerhe d Fra softwareversion 710.0 Udgave 12/2016 DK 2.2 Advarselsskilte 67 2.2.7.1 Høje temperaturer på SIPLACE C&P20 P 2 Pos. 1 på fig. 2.2 - 10 , side 66 (antal pr .…

100%1 / 414
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 710.0 Udgave 12/2016 DK
66
2.2.7 Advarselsskilte på SIPLACE SpeedStar C&P20 P
2

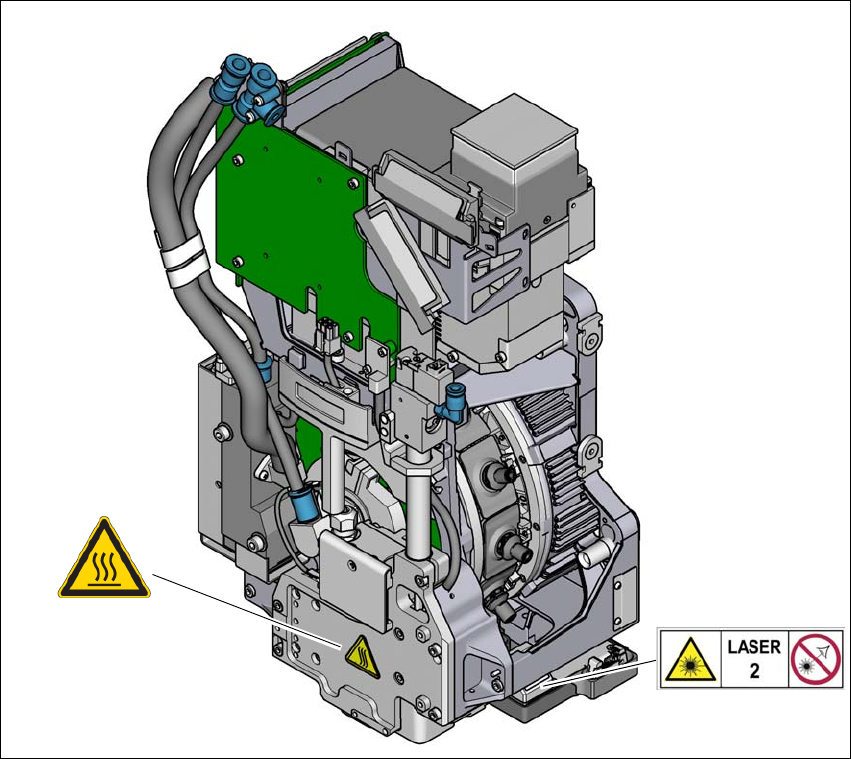

Fig. 2.2 - 10 Advarselsskilte på SIPLACE SpeedStar C&P20 P
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
(2) Kabinet til stjernemotoren
(3) Håndtag
Pos. W laser klasse 2, artikel-nr. 03134118-01
(1)
(2)
(3)
W Laser klasse 2
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.2 Advarselsskilte
67
2.2.7.1 Høje temperaturer på SIPLACE C&P20 P
2
Pos. 1 på fig. 2.2 - 10, side 66 (antal pr. SIPLACE C&P20 P: 1)
2.2.7.2 Laser klasse 2 ved BE-sensoren
2
Pos. W laser klasse 2 i fig. 2.2 - 10, side 66, artikel-nr. 03134118-01 (antal pr. C&P20 P: 1)
2
Høje temperaturer på SIPLACE C&P20 P ved konstant drift
Forbrændingsfare pga. høje temperaturer!
Stjernemotorens kabinet og håndtaget på bestykningshovedet kan blive me-
get varme på overfladen ved kontinuerlig drift, og hvis omgivelsestempera-
turen overstiger 22°C.
Pas på ved berøring af delene.
2
2
2
LASERSTRÅLING
Laser klasse 2
Iht. IEC 60825-1:2014
Kig ikke ind i strålen!
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 710.0 Udgave 12/2016 DK
68
2.2.8 Advarselsskilte på SIPLACE MultiStar CPP
2
Fig. 2.2 - 11 Advarselsskilte på SIPLACE MultiStar CPP
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
Pos. W laser klasse 2, artikel-nr. 03134118-01
(1)
W Laser klasse 2
