Ｒｅｖ 1 .00 包装要领书 4. ATC 装置 请用带垫片带六角孔螺栓 (M3 × 14 ， 1 根 ) 固定好 ATC 底座和滑板。 ( 紧固扭矩为 1.2∼1.3 Ｎ・ｍ 。 ) 请把注意标签安装到固定螺丝上。 図 图 4-1 滑板固定螺丝的拆卸 注意 ・・・ ・・ CAUTION 固定螺丝 (SL6031492TN) 9
Ｒｅｖ 1.00
包装要领书
・ 注意
・ 请注意不能在轨道板(黑色部分)上施加任何负荷。
・ 如果轨道板弄弯曲的话，机器就不能使用了。
8
Ｒｅｖ 1.00
包装要领书

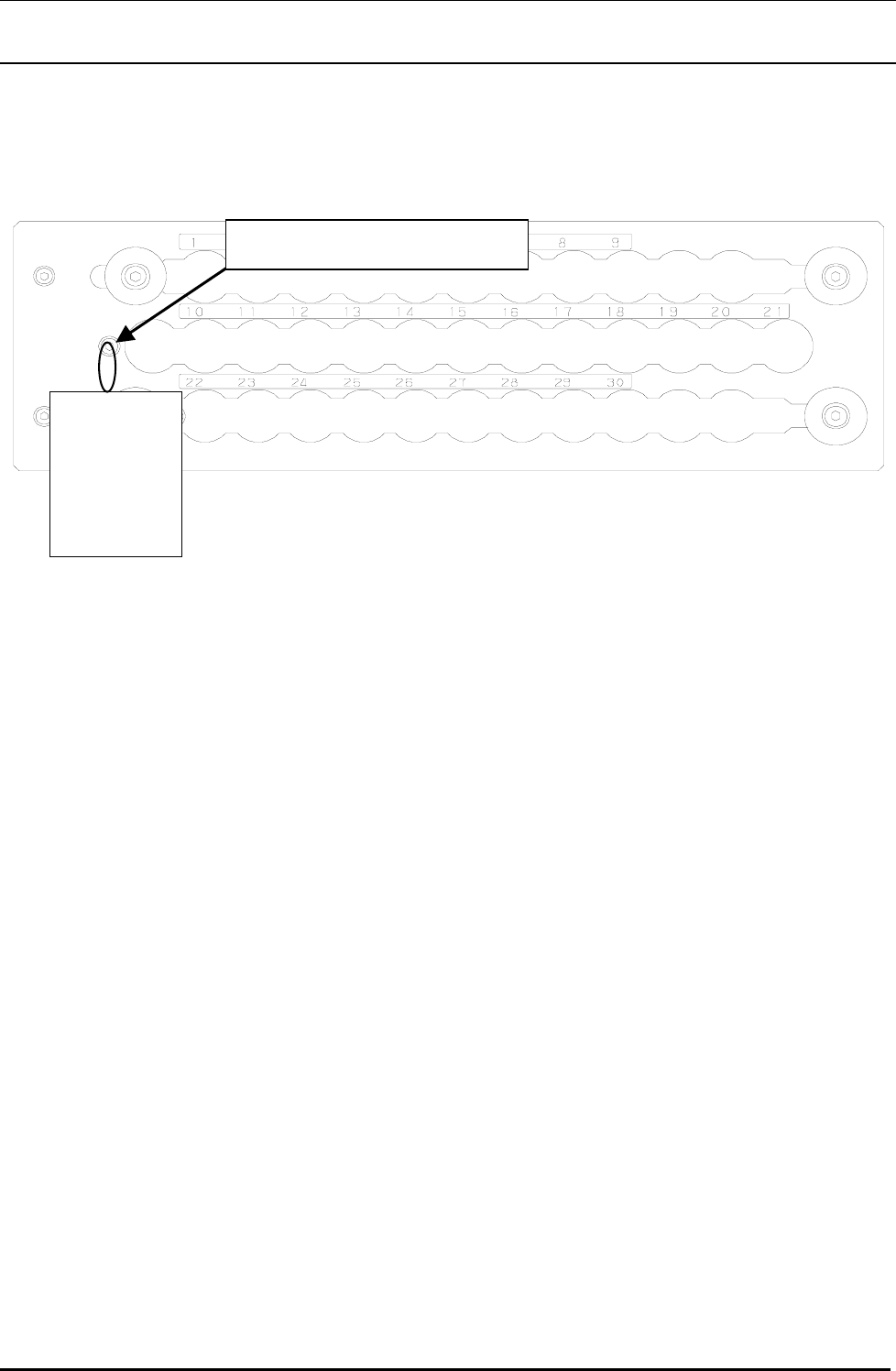

4. ATC 装置
请用带垫片带六角孔螺栓(M3×14，1 根)固定好 ATC 底座和滑板。(紧固扭矩为 1.2∼1.3 Ｎ・ｍ。)
请把注意标签安装到固定螺丝上。
図
图 4-1 滑板固定螺丝的拆卸
注意
・・・
・・
CAUTION
固定螺丝(SL6031492TN)
9
Ｒｅｖ 1.00
包装要领书
5. 底桥部
5-1. 底桥整体
气泡包装材料
(KE2050 一次更换台用)
气泡包装材料
放入轨板
纤维丝胶带
图 5-1-1
如上图所示，用气泡包装材包上一次更换台，然后用纤维丝胶带固定好。
5-2. CAL 构件
把 CAL 构件 A 和 CAL 构件 V 防锈纸包好，包装到其他附属品通用包装箱。
图 5-2-1
聚氯乙稀塑料袋 气泡包装材料
