Ｒｅｖ 1 .00 包装要领书 10. 插头架的供料器连接电缆线 标准机 ( 固定供料器规格 ) 时进行本作业。 ① 用纤维丝胶带把供料器连接电缆线和空气软管固定导插头架上。 此时，请注意不要把空气软管折断。 纤维丝胶带 空气软管 主机 插头架 供料器连接电缆线 图 10-1 插头架的 FRONT 侧固定导防护罩 FB，REAR 侧固定导防护罩 RBC 上。 一次更换台规格 ( 选购品 ) 时，请把插头支架固定导一次更换台上。 15
Ｒｅｖ 1.00
包装要领书

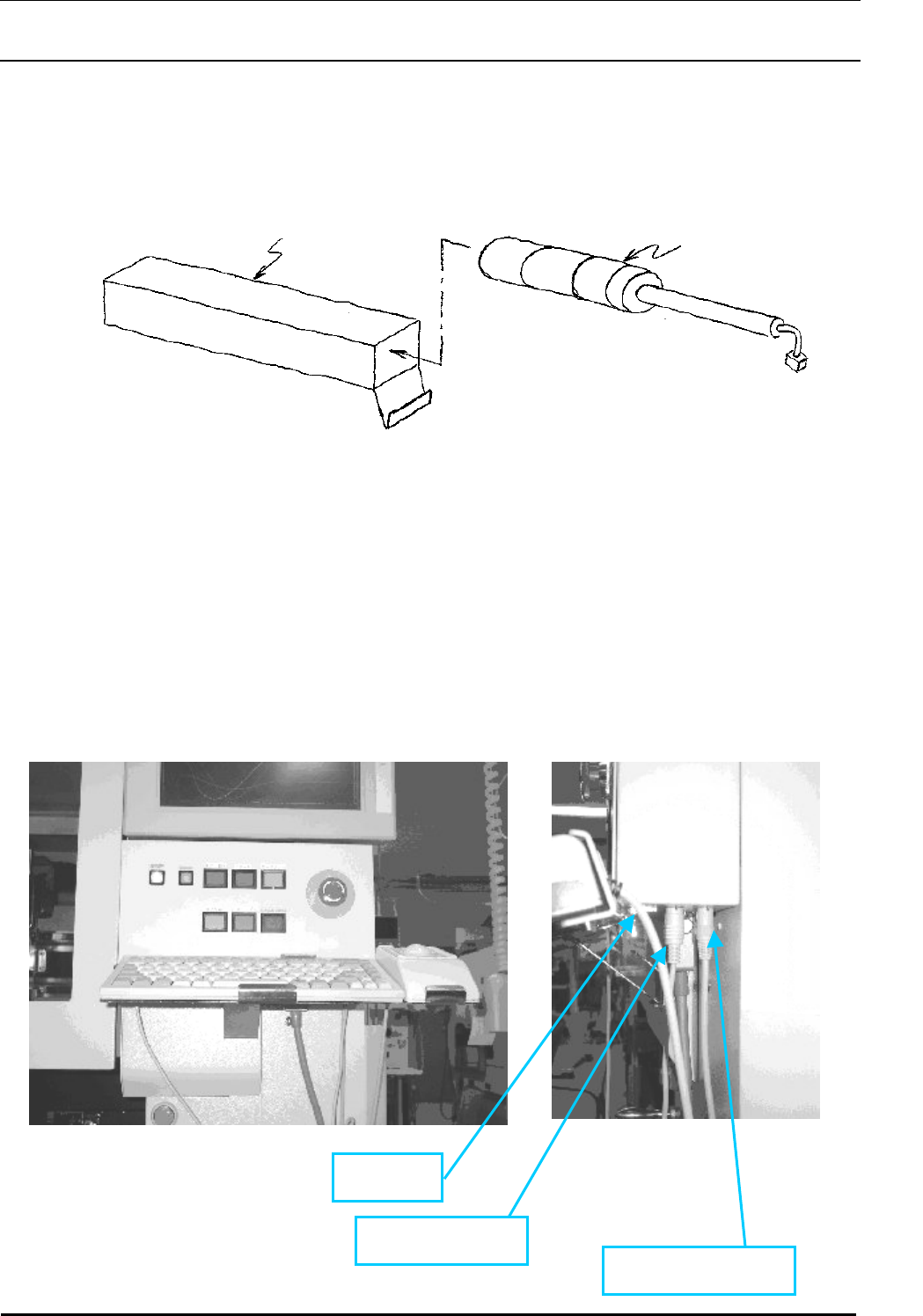

8. 信号灯
① 把信号灯塔组件（４０００３２６５）用厂家指定的包装箱进行重新包装。
② 螺母、垫片(附属品)也一起包装。
图 8-1
包装纸箱
信号灯塔组件
注）用防震包装塑料罩保 行包装护进 。(小室内信号等也同样包装)
9. KB 支架组件
① 从主机上卸下键盘连接电缆线和跟踪球连接电缆线。
② 卸下固定键盘安装板的平头螺丝，从主机上卸下 KB 支架组件。
③ 折叠起 KB 支架，用气泡包装材包整个 KB 架台，放入 KA09 键盘箱，然后与附属品一起包装。
14
图 9-1 图 9-2
跟踪球连接电缆线
键盘连接电缆线
平头螺丝
Ｒｅｖ 1.00
包装要领书

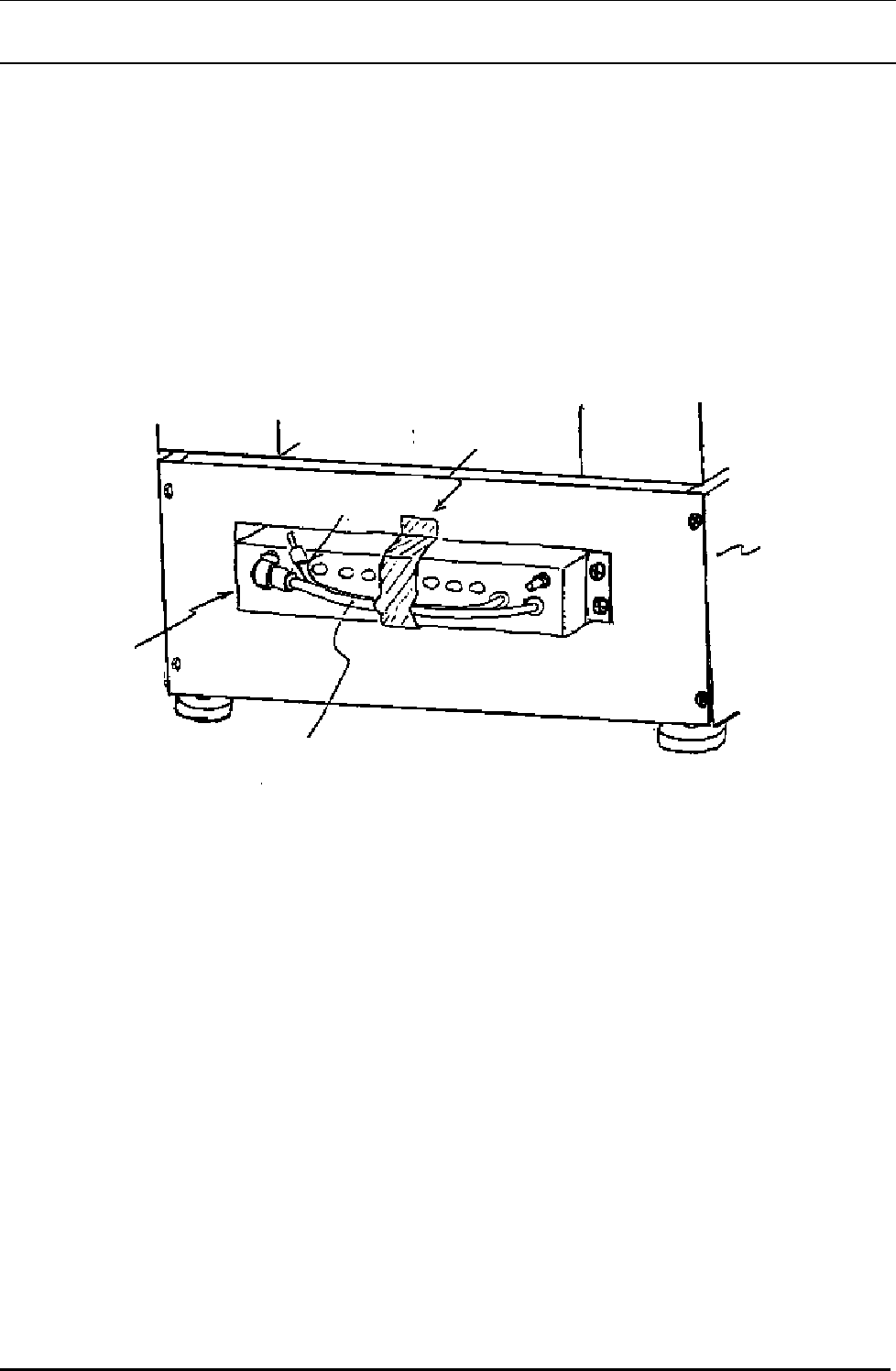

10. 插头架的供料器连接电缆线
标准机(固定供料器规格)时进行本作业。
① 用纤维丝胶带把供料器连接电缆线和空气软管固定导插头架上。
此时，请注意不要把空气软管折断。
纤维丝胶带
空气软管
主机
插头架
供料器连接电缆线
图 10-1
插头架的 FRONT 侧固定导防护罩 FB，REAR 侧固定导防护罩 RBC 上。
一次更换台规格(选购品)时，请把插头支架固定导一次更换台上。
15
Ｒｅｖ 1.00
包装要领书
11. 安全防护罩
请用纤维丝胶带固定好安全防护罩，不要让它打开。
图 11-1
主机
安全防护罩 F
纤维丝胶带
安全防护罩 R
16
