12. 空气关系

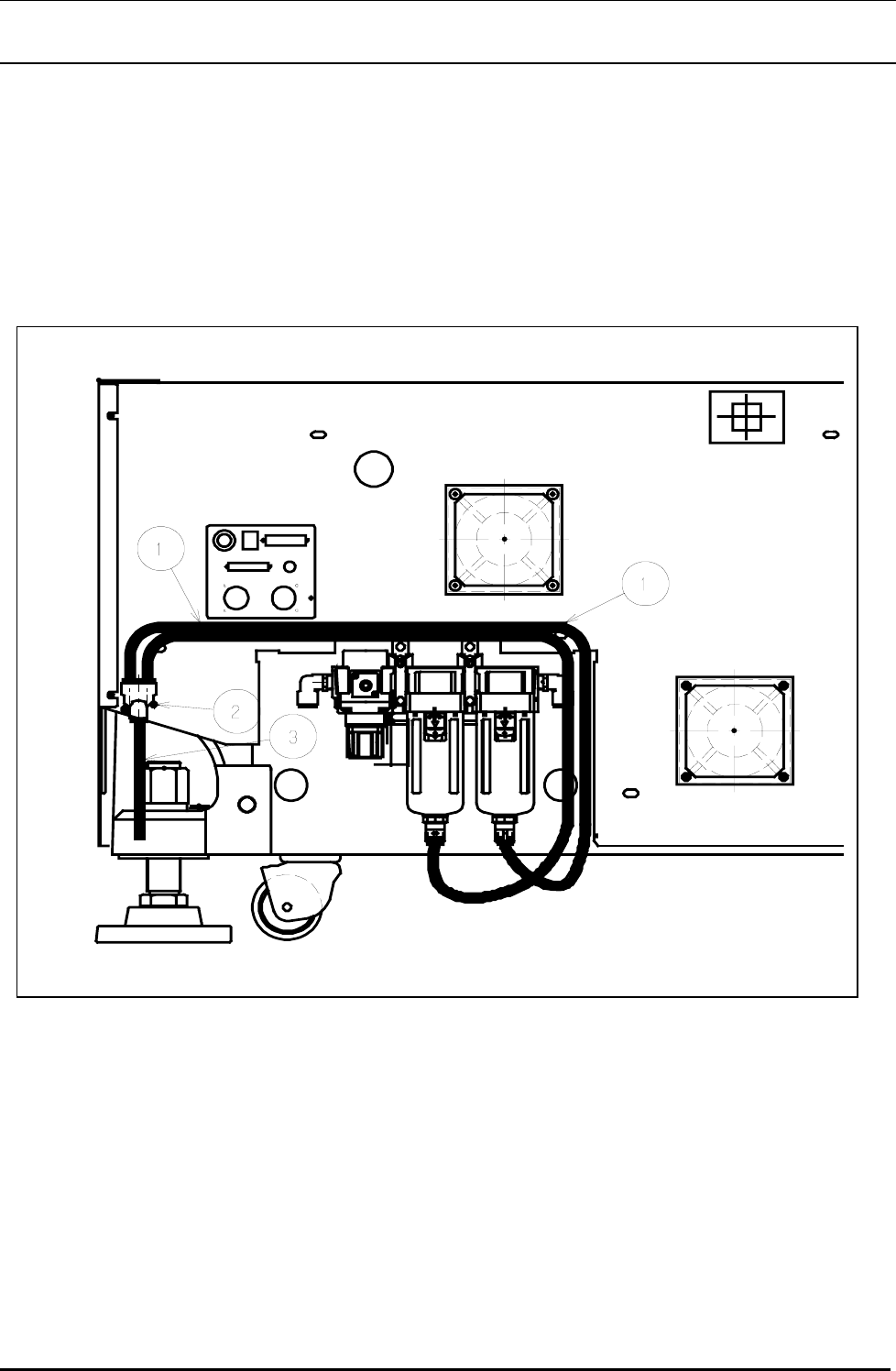

1) 请从空气组件 A 部卸下空气软管，如下图所示卷成圆形。③放入调节螺栓用固定螺母的凹部。
①②不要拆卸。
2) 用气泡包装材料包好机械手阀门。
图 12-1
17
Ｒｅｖ 1.00
包装要领书
13. 一次更换台车

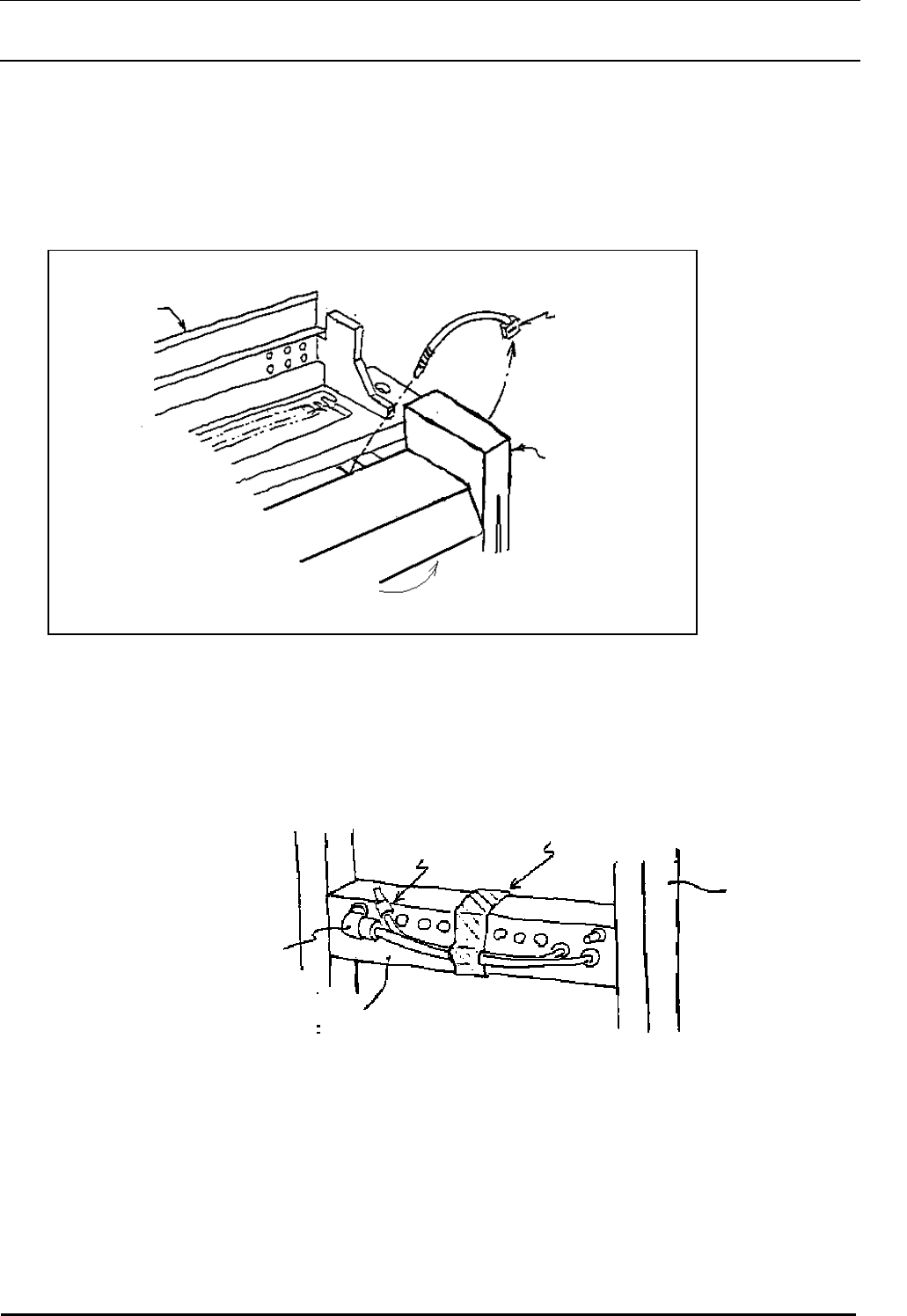

13-1. 供料器滑动架的固定
用 P．P 带把供料器和滑动架的纵柱的两侧进行固定。
滑动架
一次更换台车
(滑动架)
P.P 带
固定手柄部分
供料器
图 13-1-1
13-2. 供料器连接电缆
用纤维丝胶带固定好供料器连接电缆线和空气软管。
插头连接电缆线
滑动架
(一次更换台车)
空气软管
纤维丝胶带
插头架
图 13-2-1
18
Ｒｅｖ 1.00
包装要领书
14. LCD 监视器
① 如图 14-1 所示卸下蝶形螺丝和平头螺丝。仅把与图相反侧的平头螺丝拧松，不要全部卸下来。
② 从主机上把 LCD 卸下来。
图 14-1
蝶形螺丝
平头螺丝

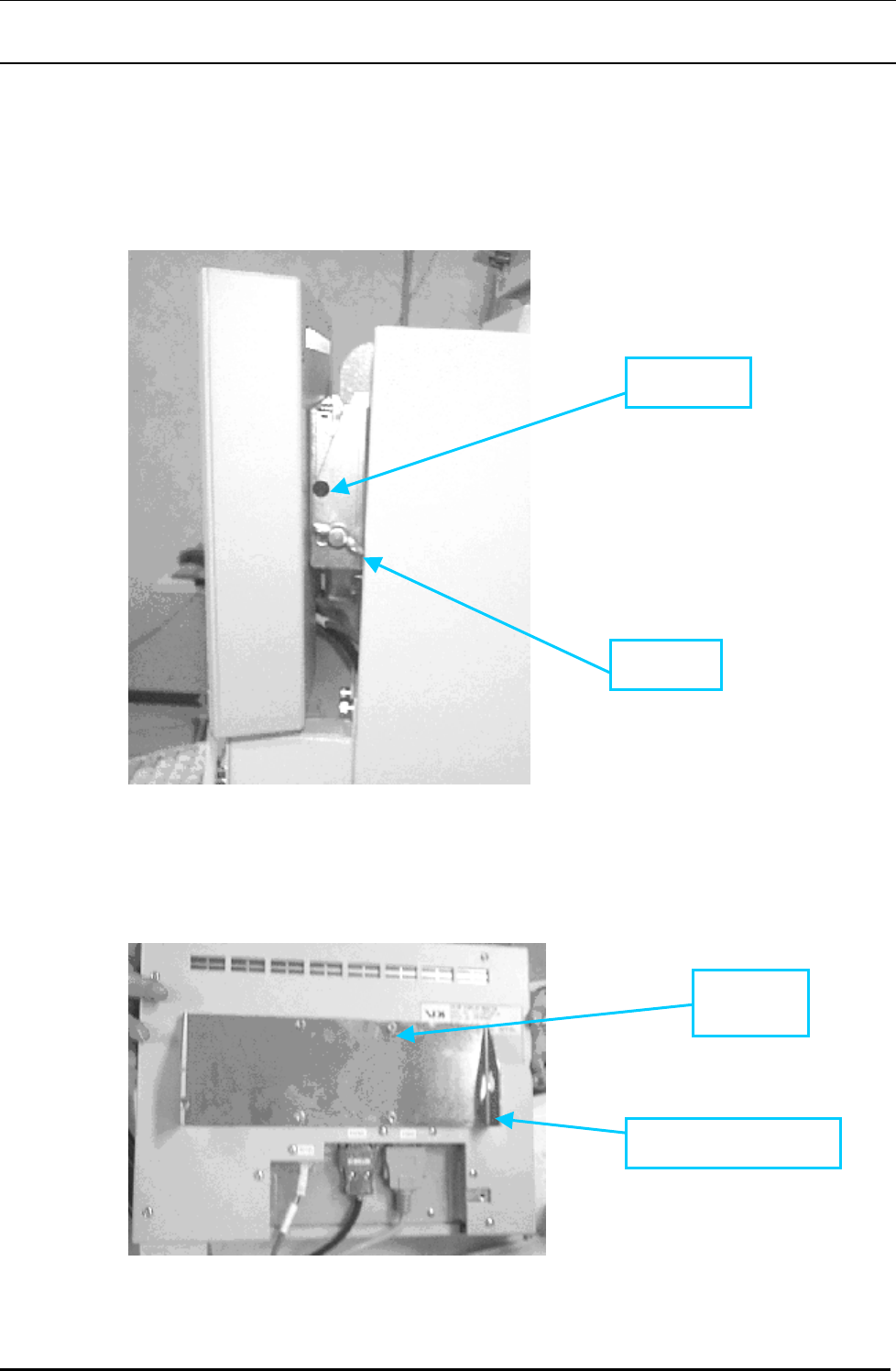

③ 如图 14-2 所示，卸下螺丝，从 LCD 上卸下 LCD 支架。
卸下 LCD 上的插头，用纤维丝带固定到主机的护罩上。
图 14-2
螺丝
LCD 支架
