Ｒｅｖ 1.00
包装要领书
危险
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
1. 贴装头装置部分
1-1．包装材料的安装
把防锈纸(王子制纸公司产「KS-VC1 费乐普来特 u-35ss-1（塑料用）」包上贴装头装置，并在 OCC 摄
像装置和灯光装置之间放入干燥剂。

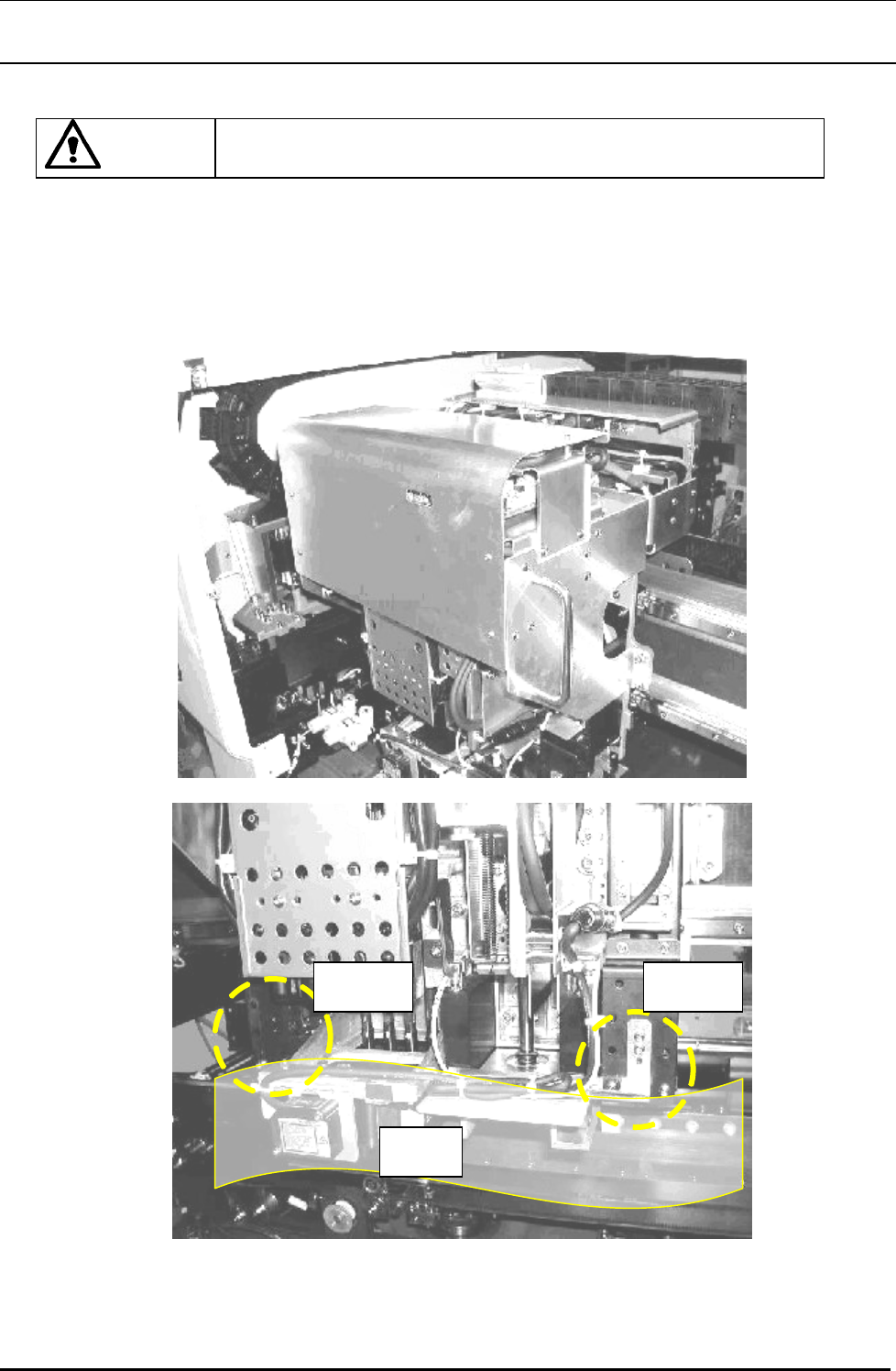

图 1-1-1 贴装头的包装
干燥剂 干燥剂
防锈纸
1
Ｒｅｖ 1.00
包装要领书
1-2．贴装头装置固定零件的固定
1-2-1．MNLA 贴装头 Z 轴固定零件的固定
1) 卸下图中圆圈范围内的带垫片带六角孔螺栓，把固定零件固定到固定座。
请把固定道具的橡胶按到皮带上固定好。
2) 限位挡板贴到 Z 止动器的上侧，并让限位挡板顶到皮带轮法兰盘和皮带。
3) 确认Ｚ滑动架是否在上下方向上固定着。

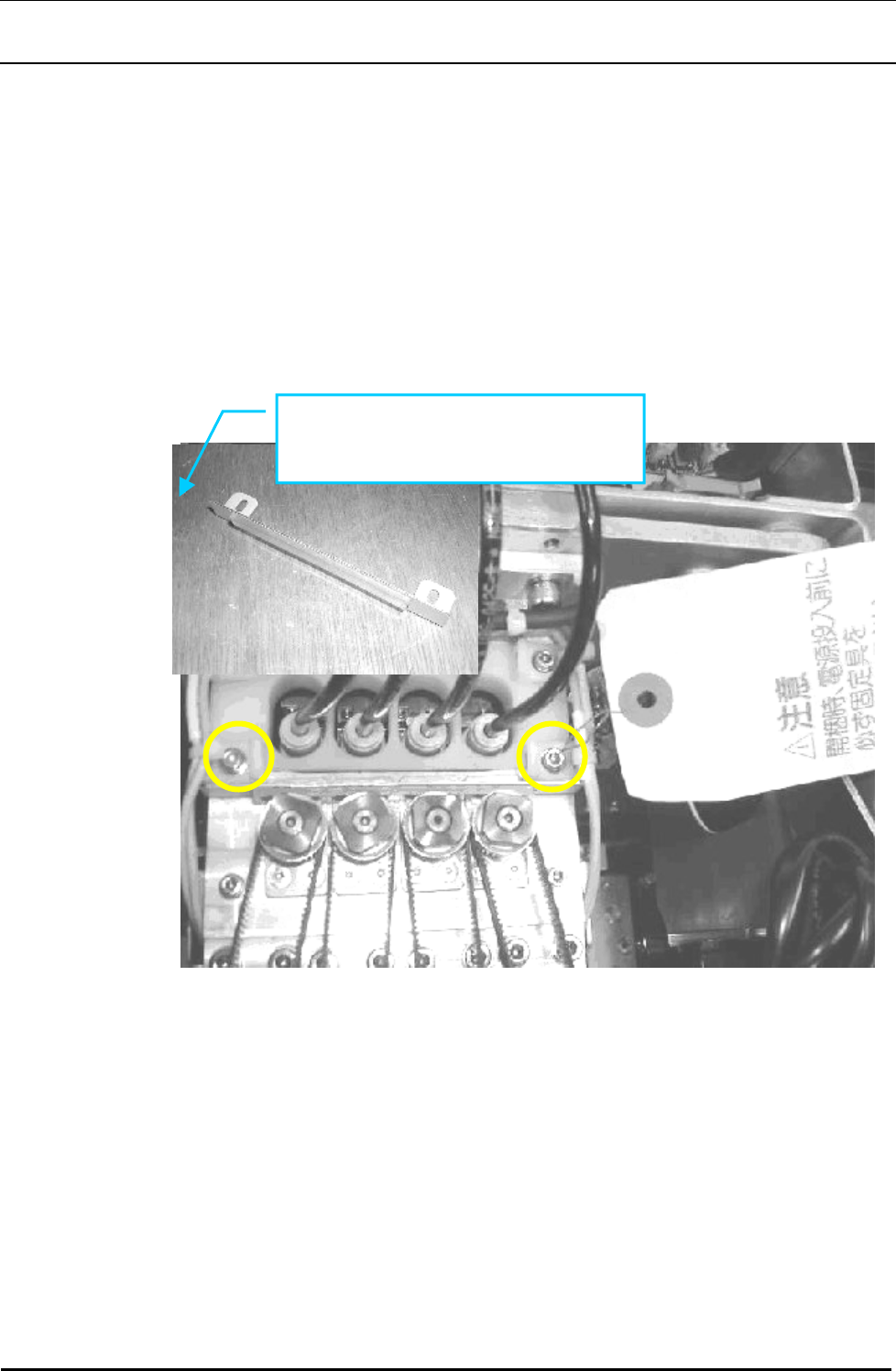

图 1-2-1 MNLA 贴装头 Z 轴固定零件的固定
40001133 Ｚ止动器
E3005729000 限制挡板
2
Ｒｅｖ 1.00
包装要领书
1-2-2．FMLA 贴装头 Z 轴固定零件的固定
１） 把注意标签安装到带垫片带六角孔的螺栓（SL6042592TN）上，穿过底座(11100500)固定好。
２） 确认Ｚ滑架是否在上下方向上固定着。

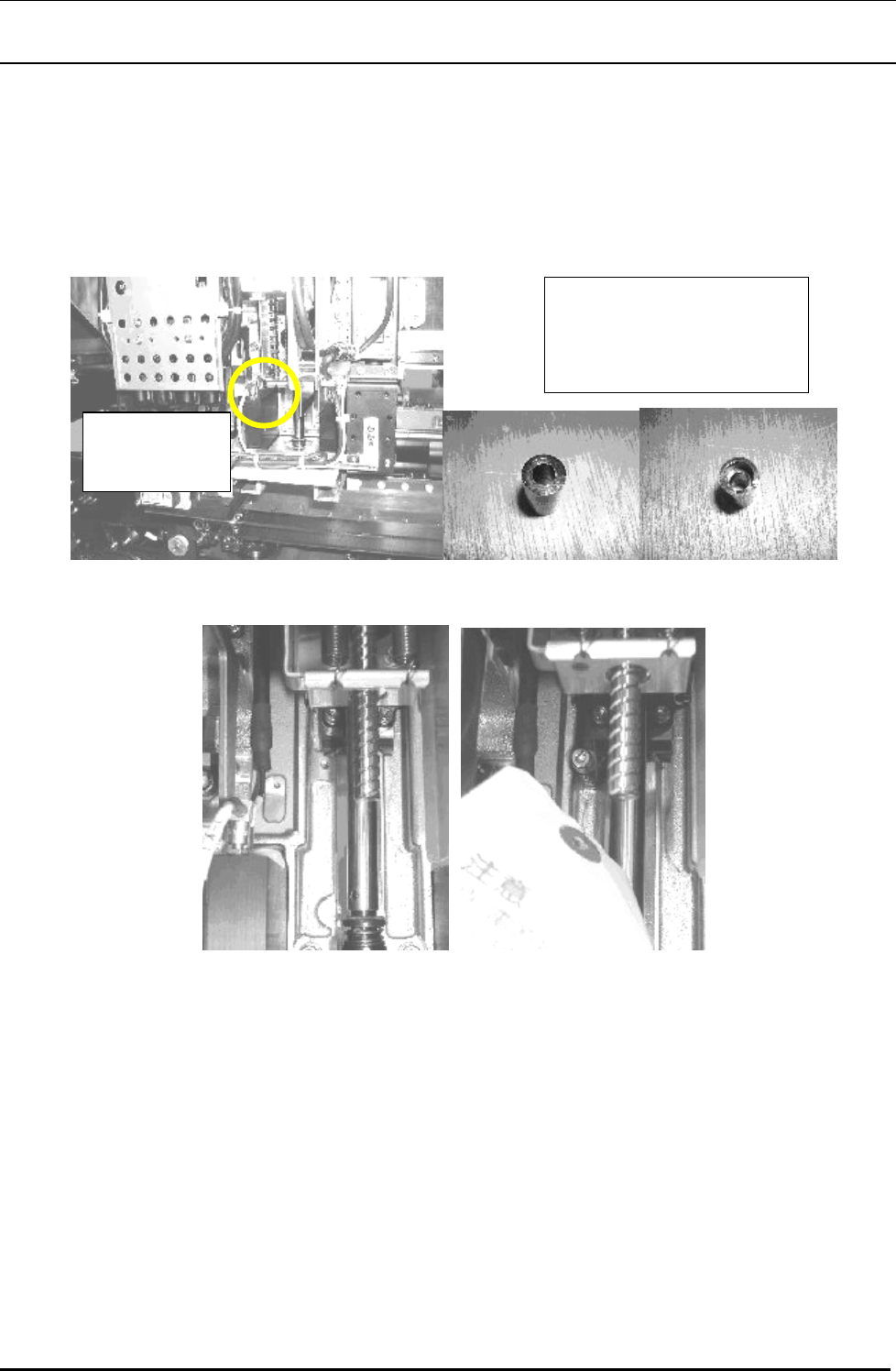

图 1-2-2 FMLA 贴装头 Z 轴固定零件的位置 底座的方向
图 1-2-3 FMLA 贴装头 Z 轴固定零件的固定(左∶固定前／右∶固定后)
注)如果底座上不好固定，请
固定到螺丝头上。
Z 轴固定零件的
安装位置
3
