AV131 维修手册 5.6 砧座部 D79MCC-Y 4-400-A0 5.6- 3 传感器位置图 (A ) 编号 名称 型号 1. θ A 轴原点检测出 EE- SPX403 2. θ A 轴 (+) 安全 限位 EE- SPX403 3. θ A 轴 (-) 安全 限位 EE- SPX403 2. θ A 轴 (+ ) 安全 限位 1. θ A 轴原 点 3. θ A 轴 (-) 安 全限位
AV131
维修手册
5.6 砧座部
D79MCC-Y4-400-A0
5.6-2

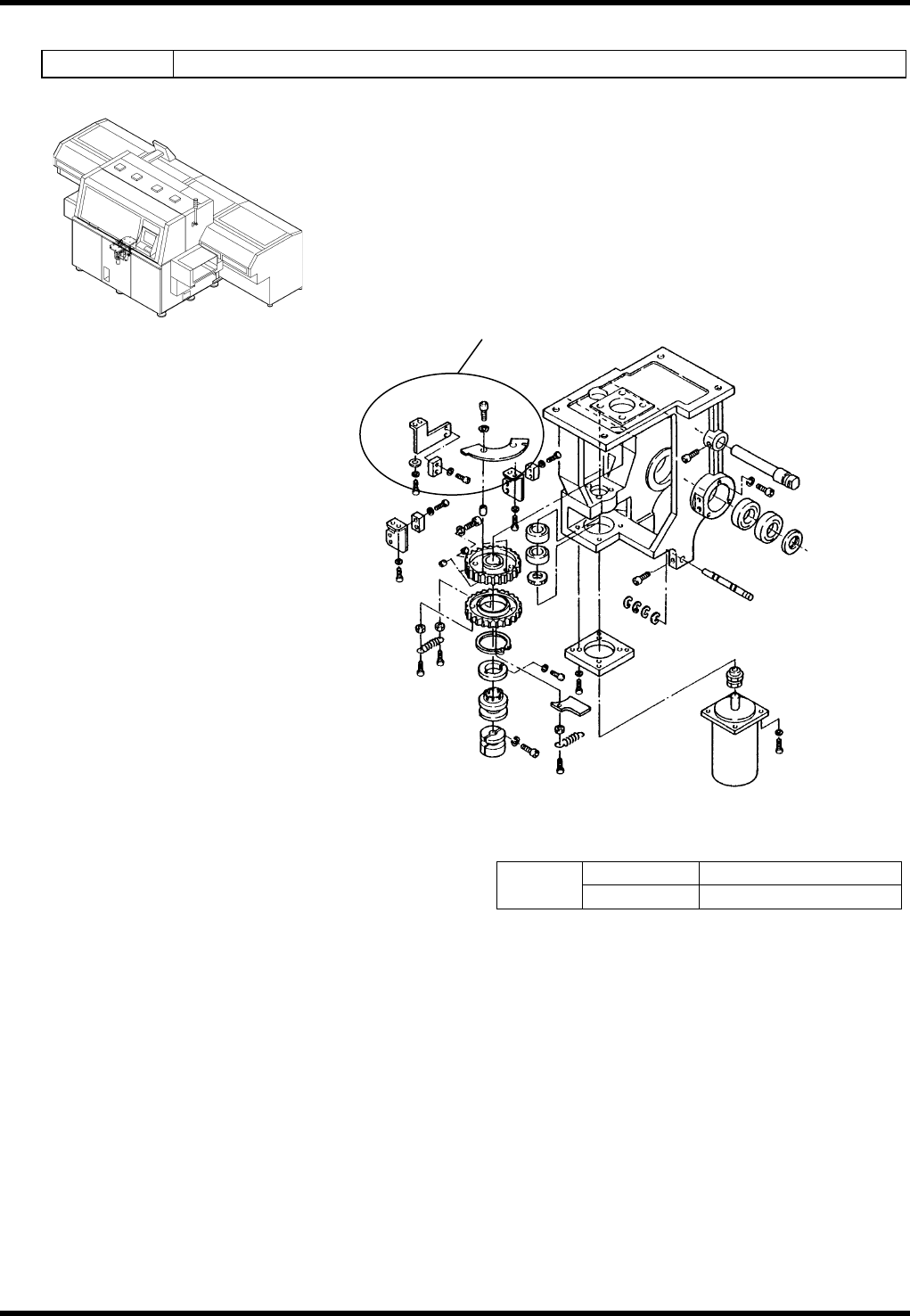

5.6.2 下砧座部
装置编号：
N610052019AA
θA 轴过限位置
-侧
-4.16° ~ 6.00°
插件头
θA
+侧
94.16° ~ 96.00°
部件 A
（见下页）
AV131
维修手册
5.6 砧座部
D79MCC-Y4-400-A0
5.6-3
传感器位置图 (A)
编号 名称 型号
1.
θA 轴原点检测出
EE-SPX403
2.
θA 轴 (+) 安全限位
EE-SPX403
3.
θA 轴 (-) 安全限位
EE-SPX403
2.
θ
A 轴 (+) 安全限位
1. θA 轴原点
3.
θ
A 轴 (-) 安全限位
AV131
维修手册
5.6 砧座部
D79MCC-Y4-400-A0
5.6-4
