AV131
维修手册
9.1 移动检查
D79MCC-71-010-A0
9.1-1
9.1. 移动检查
D79MCC-71-010-A0
该功能允许您在手动控制情况下检查各轴的移动状态是否正常。
NC 轴微动 (Æ 9.1.2)
NC 轴移动 (Æ 9.1.3)
宽度调整轴微动 (Æ 9.1.4)
宽度调整轴移动 (Æ 9.1.5)
在进行动作检查之前，请返回原点。(Æ 9.1.1)
AV131
维修手册
9.1 移动检查
D79MCC-71-010-A0
9.1-2
9.1.1 返回原点
在动作检查中使各轴动作之前，请将所有的轴都返回原点之后，再使各轴动作。
操作步骤
1.

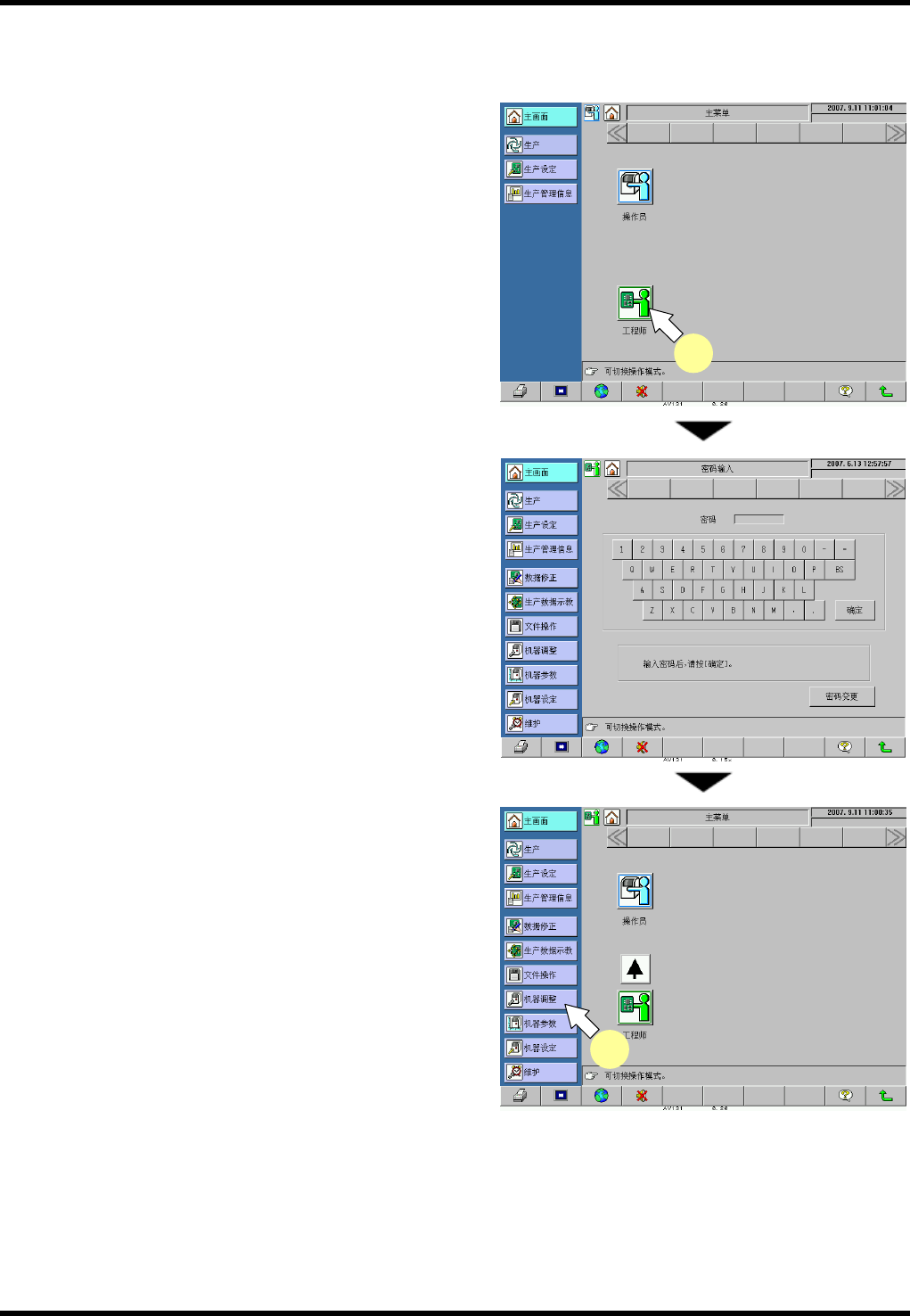

1. 在操作员模式的 “主菜单” 画面按下 [工程师] 。
切换到工程师模式。
在确认画面中输入密码，进入工程师模式。
2. 按下主菜单的 [机器调整] 。
显示 “机器调整菜单” 画面。
1
2
AV131
维修手册
9.1 移动检查
D79MCC-71-010-A0
9.1-3

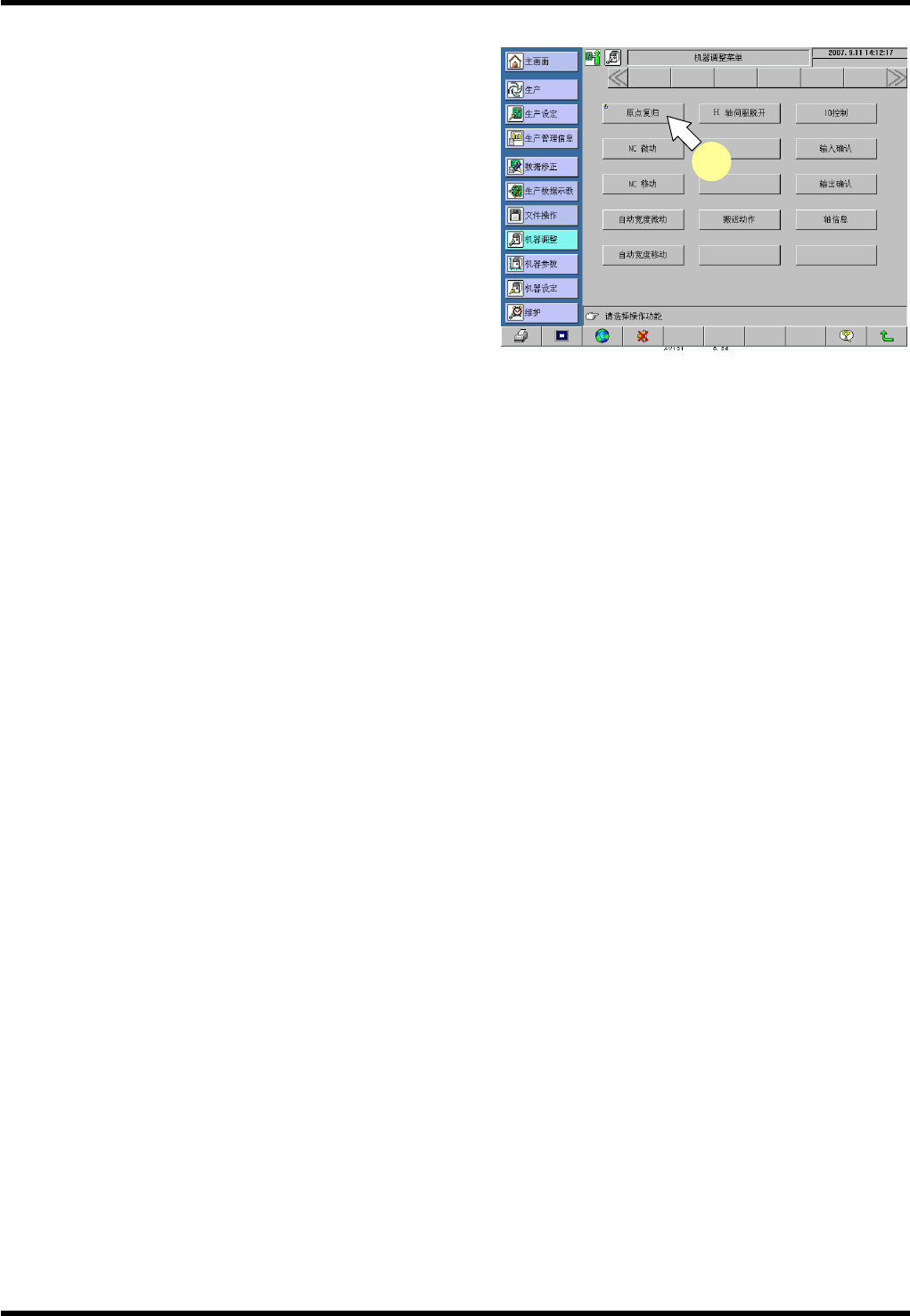

3. 按下 <ENABLING> + [原点复归] 。
所有的轴都进行原点复归。
3
