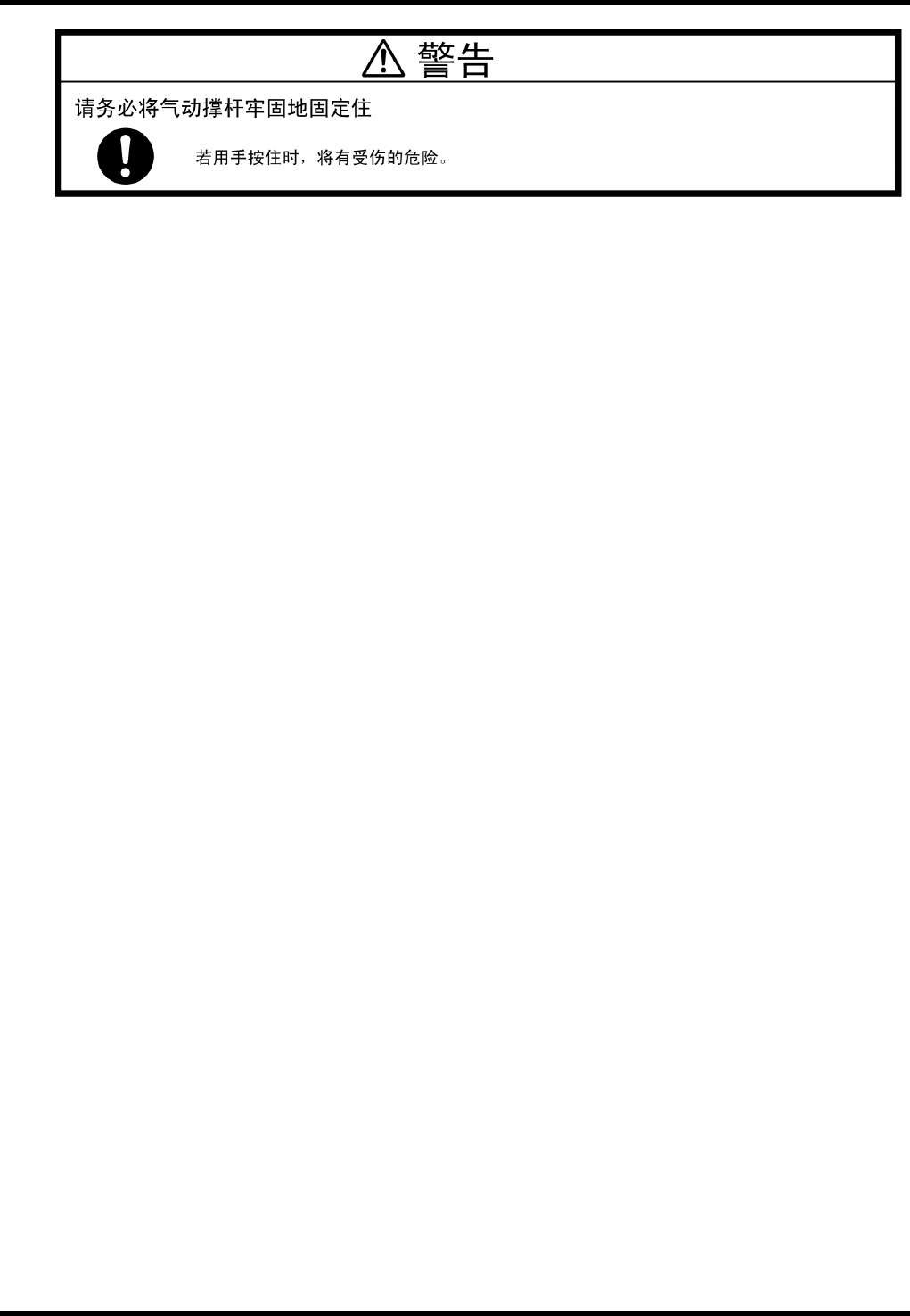

10.1 拆除气动撑杆时的注意事项
D79MCC-A1-060-A0
10.1-2
AV131
维修手册
10.2 合成树脂零件
D79MCC-A1-020-A0
10.2-1
10.2. 合成树脂零件
D79MCC-A1-020-A0
AV131 采用的合成树脂零件列于下表。
零件明细表
名称 产品代号
成形
工艺
成分 重量 (g) 数量 备注
前盖 N210081417AA 切割 PC 聚碳酸酯 1980 1 主单元盖
门盖 N210072760AA 切割 PC 聚碳酸酯 2715/1357.5
2 (120 站)
1 (60 站)
Z 轴盖
盖板 N210071571AA 切割 PC 聚碳酸酯 607/0
2 (120 站)
0 (60 站)
Z 轴盖
导轨 102070710001 模压 POM 1960/950
28 (120 站)
14 (60 站)
Z 轴
导轨 102070710101 模压 POM 280/140
4 (120 站)
2 (60 站)
Z 轴
导杆 1046907060 模压 PC 聚碳酸酯 1500/750
10 (120 站)
5 (60 站)
Z 轴
软管 1041325026 模压
(烯烃树脂+
橡胶)
190 1 废料输送管
软管 1041325027 模压
(特殊配方
氯乙烯)
430 1 废料输送管
插座 104132502401 切割 PVC 140 1 废料输送管
插座 104132502501 切割 PVC 240 1 废料输送管
5 1 套 1件
板 102073301101 模压 PBT
600 (120 站)
300 (60 站)
共 120 套
(120 站)
60 套 (60 站)
供料器通用
5 1 套 1件
板 102073301201 模压 PBT
600 (120 站)
300 (60 站)
共 120 套
(120 站)
60 套 (60 站)
供料器 26 mm
11 1 套 1件
框架 1020733015 模压 PA
1320 (120 站)
660 (60 站)
共 120 套
(120 站)
60 套 (60 站)
供料器 26 mm
22 1 套 1件
框架 1020733017 模压 PA
2640 (120 站)
1320 (60 站)
共 120 套
(120 站)
60 套 (60 站)
供料器 26 mm
17 1 套 1件
滑块 102073100301 模压 PBT
2040 (120 站)
1020 (60 站)
共 120 套
(120 站)
60 套 (60 站)
供料器 26 mm
AV131
维修手册
10.2 合成树脂零件
D79MCC-A1-020-A0
10.2-2
名称 产品代号
成形
工艺
成分 重量 (g) 数量 备注
11 1 套 1件
框架 1020731015 模压 PA
1320 (120 站)
660 (60 站)
共 120 套
(120 站)
60 套 (60 站)
供料器
52 mm
15 1 套 1件
框架 1020732017 模压 PA
1800 (120 站)
900 (60 站)
共 120 套
(120 站)
60 套 (60 站)
供料器
52 mm
25 1 套 1件
滑块 102073200301 模压 PBT
3000 (120 站)
1500 (60 站)
共 120 套
(120 站)
60 套 (60 站)
供料器
52 mm
29 1 套 1件
芯板 A 1046930141 模压 POM
580 (120 站)
290 (60 站)
共 20 套
(120 站)
10 套 (60 站)
与料槽通用
6 1 套 1件
芯板 B 1046930142 模压 POM
120 (120 站)
60 (60 站)
共 20 套
(120 站)
10 套 (60 站)
与料槽通用
54 1 套 1件
手柄 102072901701 模压 PS
1080 共 20 套
与料槽通用
16 1 套 1件
板 1020730028 模压 POM
320 共 20 套
与料槽通用
47 1 套 1件
导板 1046930143 模压 PA
940 共 20 套
与料槽通用
7 1 套 1件
导板盖 1046930102 模压 ABS
140 共 20 套
与料槽通用
10 1 套 1件
板 A 1046930145 模压 POM
200 共 20 套
与料槽通用
249 1 套 1件
导板 104693011201 模压 ABS
4980 共 20 套
与料槽通用
88 1 套 6件
料盒 104693013701 模压 ABS
10560 共 20 套
与料槽通用
160 1 套 1件
编带导杆
(A)
104693012202 模压 POM
3200 共 20 套
与料槽通用
74 1 套 1件
编带导杆
(B)
104693012301 模压 POM
1480 共 20 套
与料槽通用
82 1 套 1件
编带导杆
(C)
104693012401 模压 POM
1640 共 20 套
与料槽通用
85 1 套 1件
编带导杆
(D)
104693012501 模压 POM
1700 共 20 套
与料槽通用
100 1 套 1件
编带导杆
(E)
104693012601 模压 POM
2000 共 20 套
与料槽通用
68 1 套 1件
编带导杆
(F)
104693012701 模压 POM
1360 共 20 套
与料槽通用
36 1 套 1件
组合导杆 104693013801 模压 PBT
8640 共 20 套
与料槽通用
