AV131
维修手册
2.5 安全功能的说明
D79MCC-10-050-A0
2.5-1
2.5. 安全功能的说明
D79MCC-10-050-A0
2.5.1 安全功能概要
安全功能的设计基于安全标准包含以下功能。
安全功能种类 (瞬间停机和单一停机系统)。
安全开关类型
紧急停止
联锁停止
超限停止
2.5.2 紧急停止
如按下紧急停止按钮，机器停止运行。
要重新启动机器时，将紧急停机按钮复位，按下 <START (开始)> 键后，机器开始继续运行。
2.5.3 联锁停止
如打开各安全盖，则将接通安全连锁开关，机器停止运行。
要重新启动机器时，关闭安全盖，使安全连锁开关断开，按下 <START (开始)> 键后，机器开始继续运行。
安全停止功能
设计成能用安全盖和安全停止回路来确保安全。
当安全连锁开关动作后，所有的轴瞬间停止运行。
2.5.4 超限停止
为了防止因 X、Y 和 Z 轴走行距离过长而发生危险，在设备内装有限位开关，以辅助光电传感器检测限位距离。
AV131
维修手册
2.5 安全功能的说明
D79MCC-10-050-A0
2.5-2

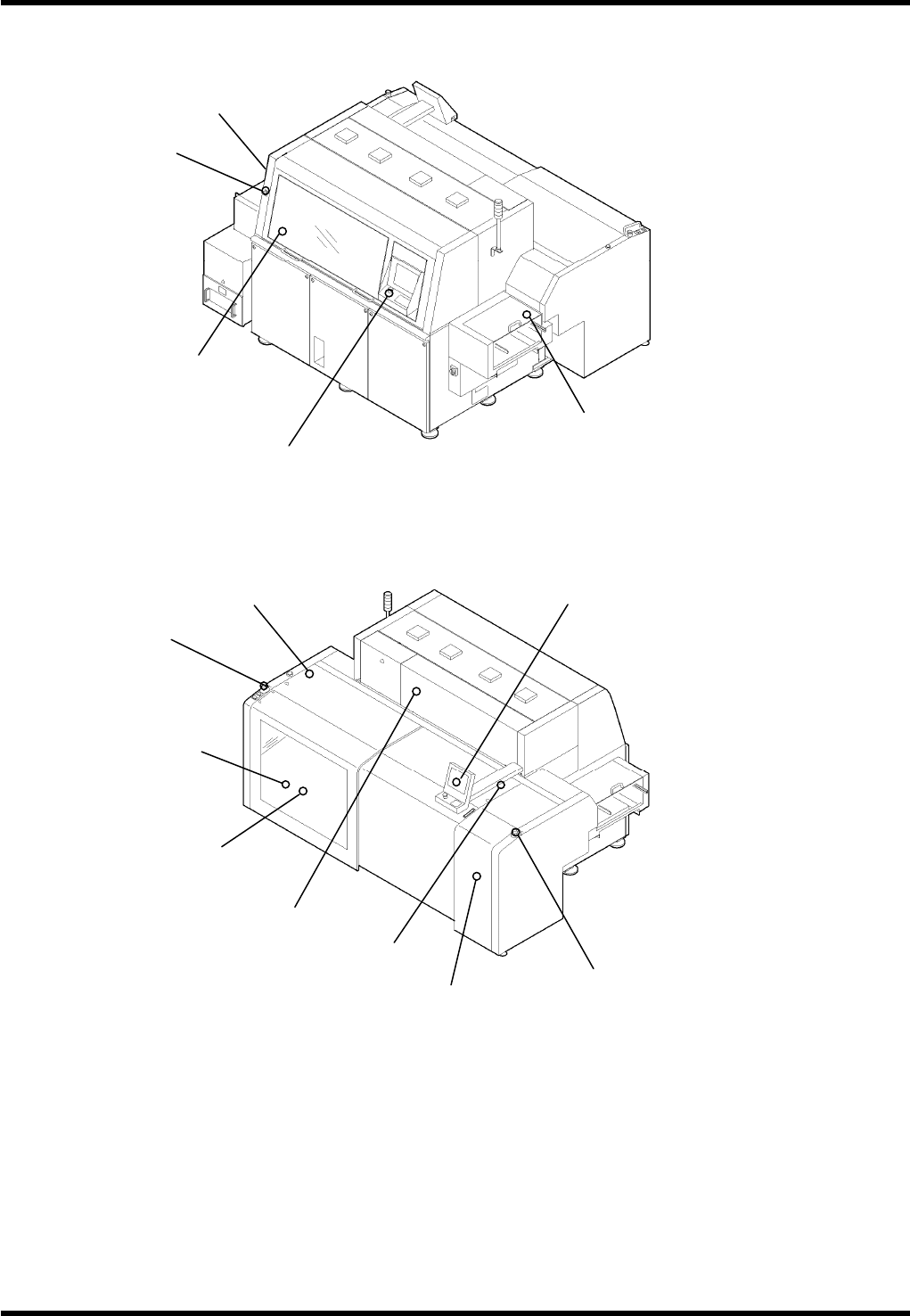

2.5.5 安全开关配置图
120 站
XSL
YSL
IL4
ES1
IL2
ES2
IL5
ES4
IL10
ES5
ES3
IL8
ZRS
IL7
IL9
ZLPL
TSA2
IL6
ZRML
ZLS
AV131
维修手册
2.5 安全功能的说明
D79MCC-10-050-A0
2.5-3
60 站
ES : 紧急停止开关
IL, ZEML, ZEPL, TSA2 : 安全联锁开关
XSL, YSL : 安全超限开关
ES1
ES2
IL2
IL1
IL3
IL4
ES5
ZRML
ZRS
ZRPL
IL6
IL5
ES4
ES3
