AV131 维修手册 3.2 连接电 源 D79MCC-11- 020-A0 3.2- 4 3.2. 3 设置降压变压器 断开配电盘上的 电源开关。 分别连接 U 、 V 和 W 到 合适的电压 端子。 螺钉紧固扭矩 2.5 Nm 接线端布局图 输出接线端 U, V, W ： 3 φ 200V 0, 100V ： 1 φ 100V 输入接线端 从 200 / 220 / 380 / 400 / 420 / 480 选择
AV131
维修手册
3.2 连接电源
D79MCC-11-020-A0
3.2-3

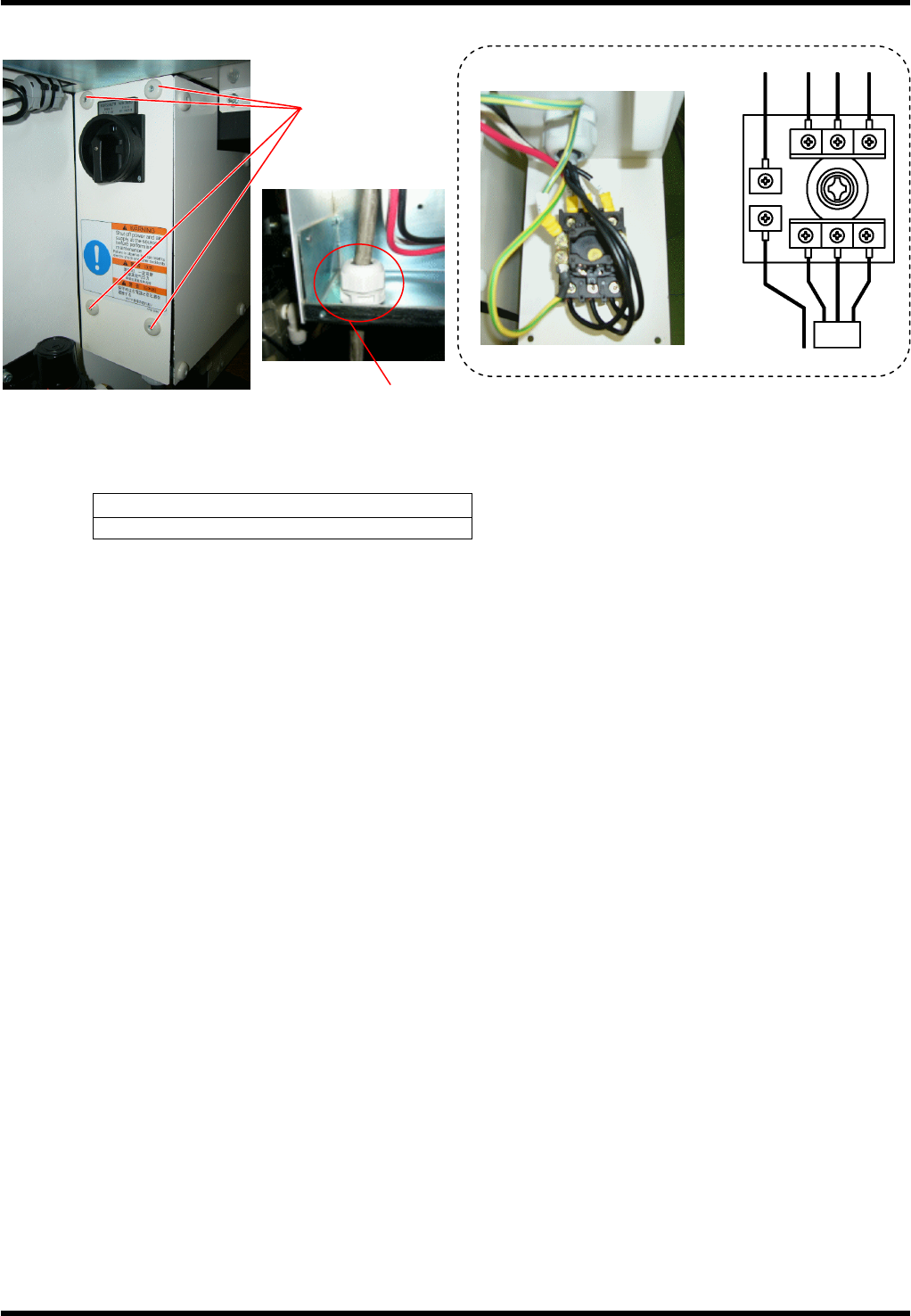

连接电缆
断开配电盘上的电源开关。
用 3-芯电缆线和一芯保护接地线或 4-芯电缆线 (其中一芯用于接地保护) 连接配电盘到主开关的输入端子。接
地保护 (PE) 必须连接。
螺钉紧固扭矩
1.6 Nm
用电缆封套 (SC 锁) 固定电源供应线。
检查电缆线的张力不低于 100N。
PE
L1 L2 L3
工厂供电
机器内部
螺钉扣×4
电缆封套 (SC 锁)
AV131
维修手册
3.2 连接电源
D79MCC-11-020-A0
3.2-4

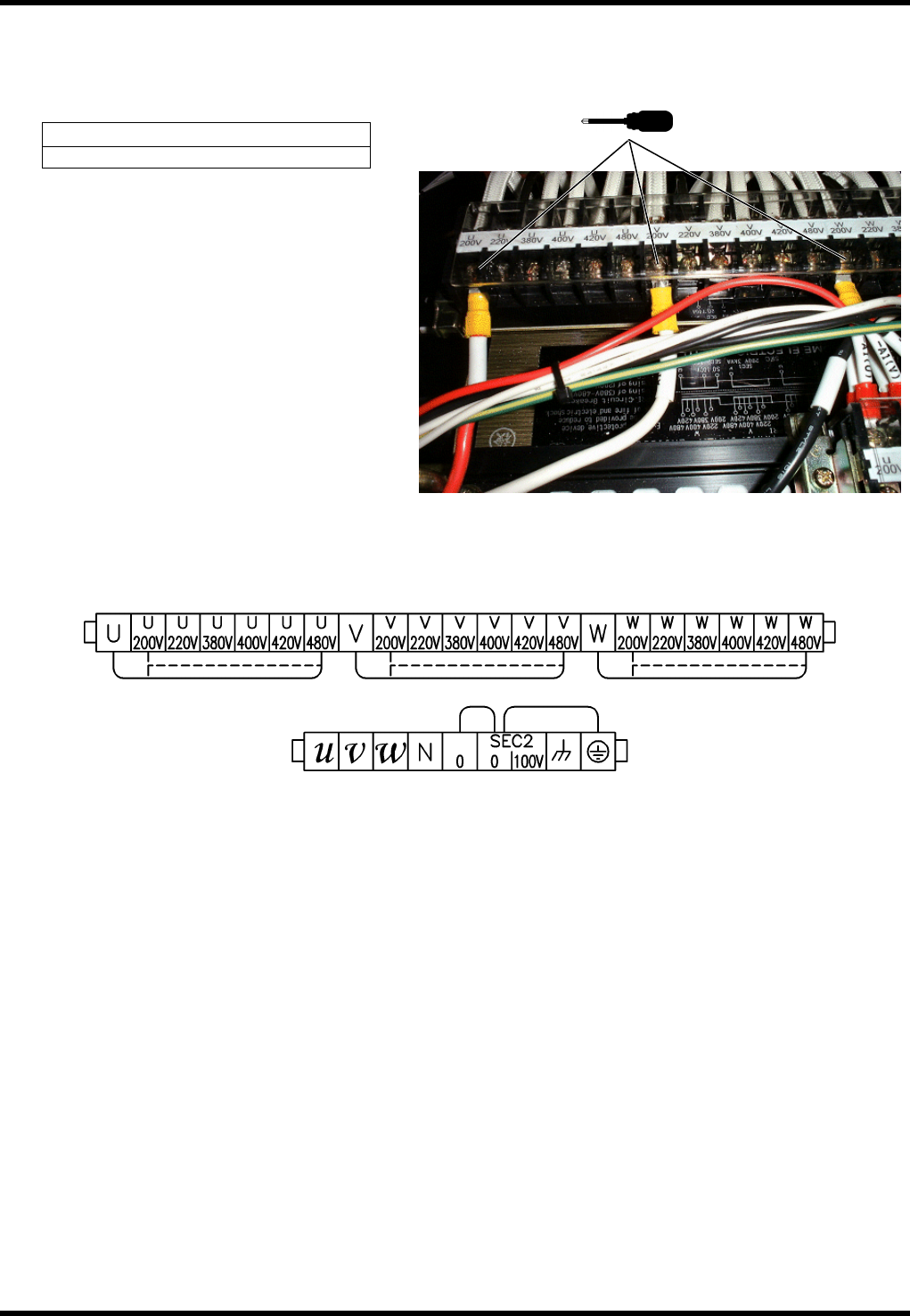

3.2.3 设置降压变压器
断开配电盘上的电源开关。
分别连接 U、V 和 W 到合适的电压端子。
螺钉紧固扭矩
2.5 Nm
接线端布局图
输出接线端
U, V, W： 3φ200V
0, 100V： 1φ100V
输入接线端
从 200 / 220 / 380 / 400 /
420 / 480 选择
AV131
维修手册
3.2 连接电源
D79MCC-11-020-A0
3.2-5
3.2.4 检查电压
使用检测器测量降压变压器的输入和输出接线端之间的电压，以确保电压额定。
1.
1. 断开降压变压器外侧的断路器和电路保护器。
2. 合上主电源开关。
3. 使用检测器测量降压变压器输入接线端之间的电压，以确保额定电压。
4. 测量降压变压器的输出接线端。在 U 和 V、V 和 W、W 和 U 之间的电压应当为 200V AC。
