AV131
维修手册
3.2 连接电源
D79MCC-11-020-A0
3.2-5

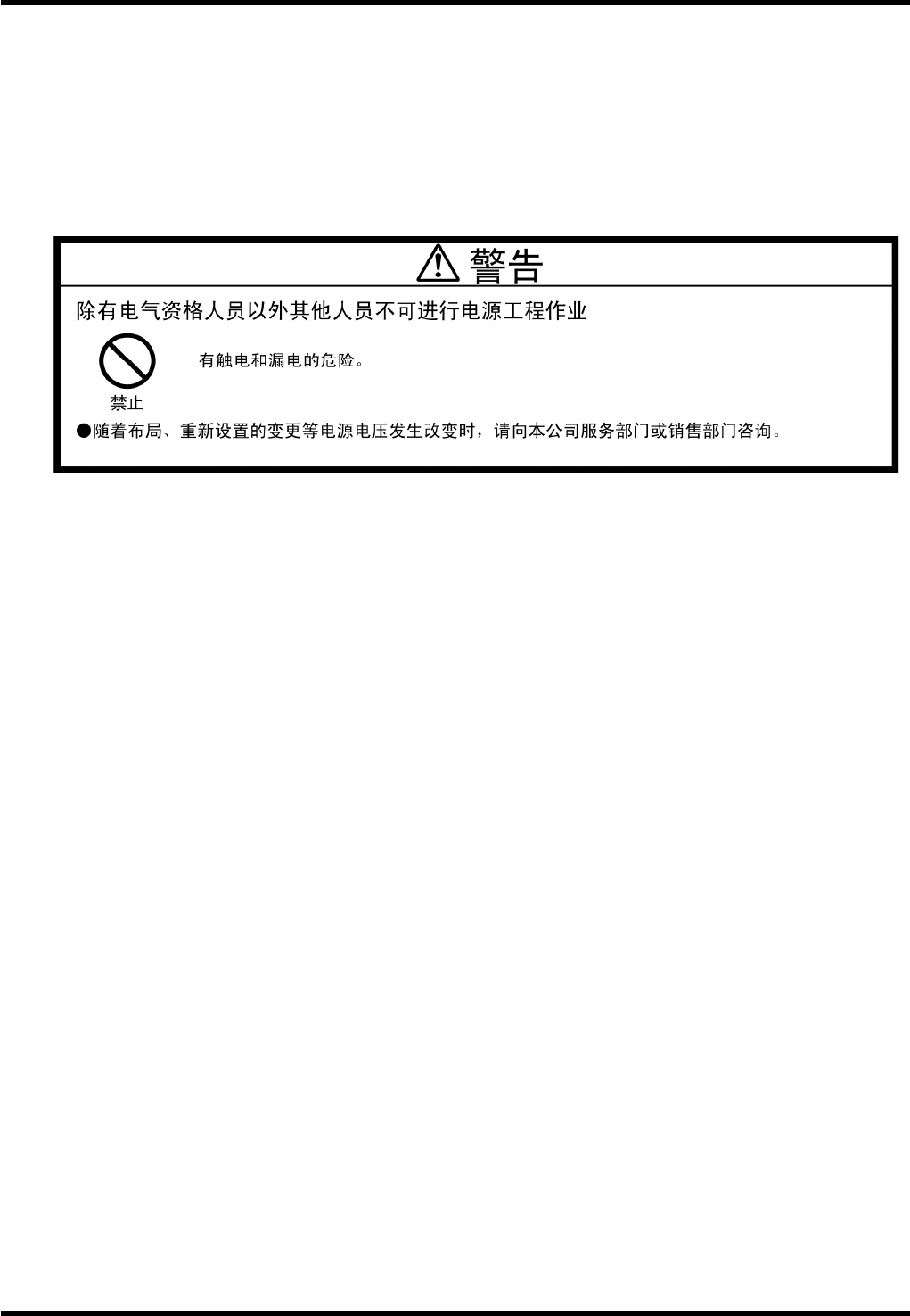

3.2.4 检查电压
使用检测器测量降压变压器的输入和输出接线端之间的电压，以确保电压额定。
1.
1. 断开降压变压器外侧的断路器和电路保护器。
2. 合上主电源开关。
3. 使用检测器测量降压变压器输入接线端之间的电压，以确保额定电压。
4. 测量降压变压器的输出接线端。在 U 和 V、V 和 W、W 和 U 之间的电压应当为 200V AC。
AV131
维修手册
3.2 连接电源
D79MCC-11-020-A0
3.2-6
在机器和地之间连接接地电缆
=提示=
由于机器采用安全接地结构，所以接地对于防止触电、火灾和设备的误动作很重要。
2.
1. 如何接地
=技术规格=
接地电缆的横截面积应等于或大于主电源供应电缆的横截面积。
200V 等级 接地电缆尺寸
达到 10 kVA
5.3 mm2 AWG10
达到 20 kVA
8.0 mm2 AWG8
达到 40 kVA
14.0 mm2 AWG6
=注意=
EN 标准规定接地电缆的横截面积应等于或大于机器供电电缆的横截面积
不得拼接接地电缆
符合三级接地 (D 级) 要求
接地应当符合地方电气法规的要求
=标准值=
接地电阻 (机器和地之间) : ≤100Ω

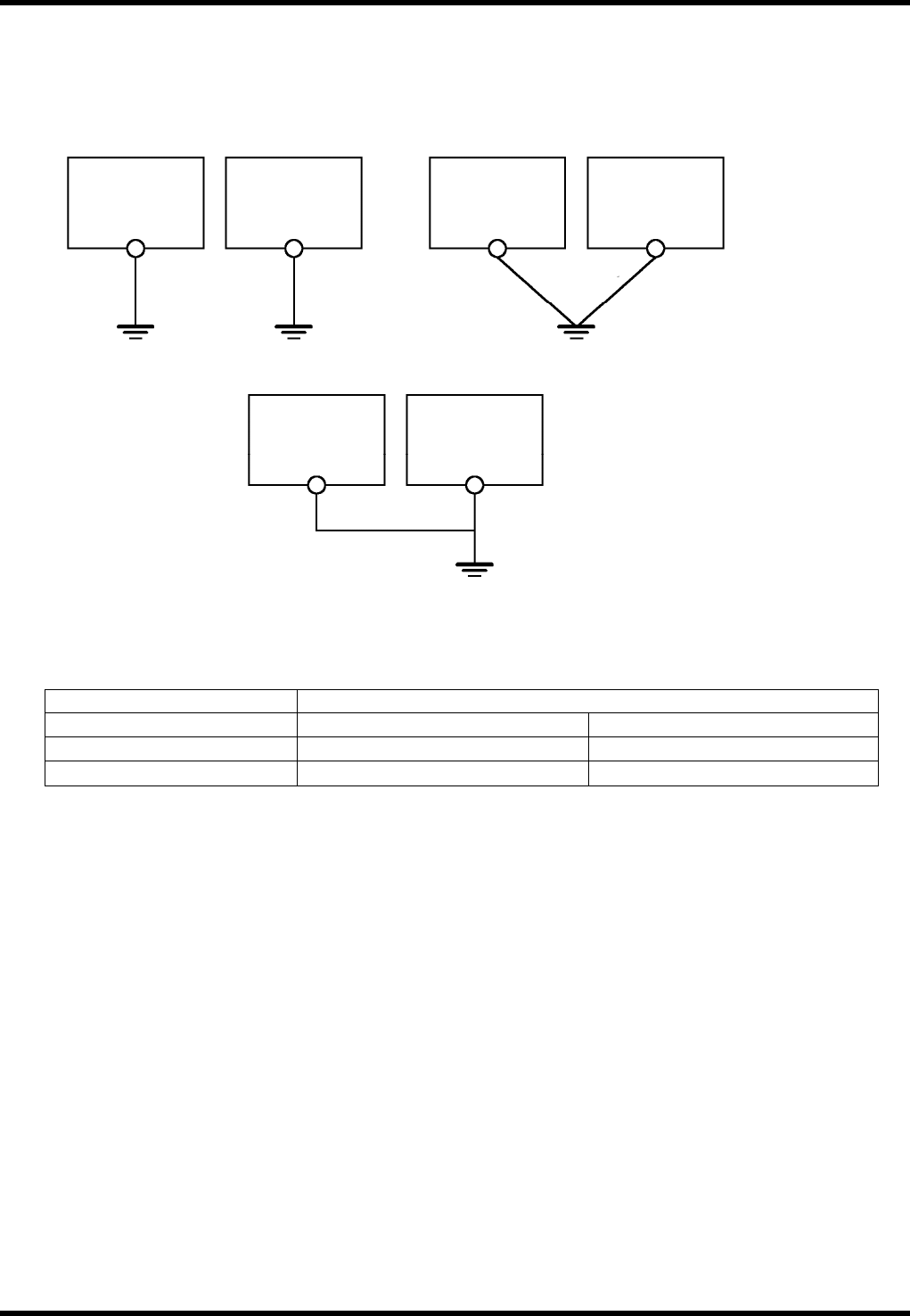

配置接地电缆时，必需符合下列条件：
使接地电缆线尽可能远离对噪声敏感的装置的输入/输出电线，同时，尽可能缩短导线平行敷设的距
离。
机器 A
机器 A 机器 B 机器 B
机器 A
机器 B
三级接地装置
专用接地装置：OK
共用接地装置：OK
共用接地装置：NG
三级接地装置
AV131
维修手册
3.3 检查安全装置
D79MCC-11-030-A0
3.3-1
3.3. 检查安全装置
D79MCC-11-030-A0
3.3.1 检查安全装置
确保下面的安全装置正常运行。
== 有关开关的位置，请参照 ‘安全注意事项’ 节。
紧急停机开关
安全连锁开关 (前盖、上料器 / 下料器盖子)
超限位开关
检查
紧急停机开关：
如按下紧急停机开关，机器就瞬间停止运行。
画面上显示 “安全停止” 的信息。
如在停机状态下解除紧急停止开关，按下 <START (开始)> 按钮，安全停机状态就被解除，返回到打开
安全连锁开关之前的运转状态。
安全连锁开关：
在机器运行时按安全连锁开关会立刻停止机器的运行。(安全停机状态)
屏幕上显示 “安全停机” 信息。
当电源处于 OFF 位置时，关闭安全连锁开关，按下 <START (开始)> 按钮切断安全停机状态。这将使机
器立即回到该状态，然后安全连锁开关开启。
超限位开关：
关闭主操作盘上的伺服开关，并朝负方向手动移动 X、Y、或 Z 轴，使超限位开关打开。然后，确认设备
应处于错误停止状态。
使所移动的轴返回，将主开关置于 OFF 之后，再重新进行启动。
