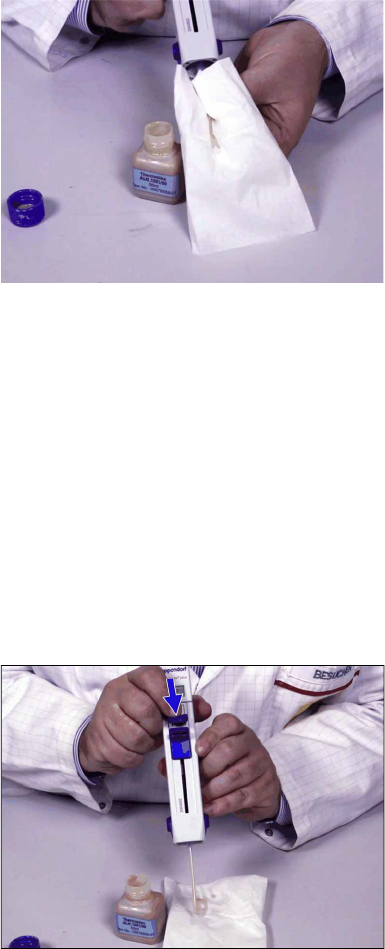

 Wischen Sie überschüssiges Fett am Combitip ab.

–

Wenn Sie den Combitip nicht vollständig befüllen, blinkt die Anzeige nicht. Das erste Vo-

lumen müssen Sie verwerfen.

–

Sie können das Volumen zwischen den Abgabeschritten ändern, indem Sie das Volu-

menwahlrad betätigen.

–

Betätigen Sie den Füllhebel zu schnell, kann ein zu starker Unterdruck entstehen. Das

Fett wird mit Luftbläschen angereichert, die Dosierungenauigkeiten verursachen kön-

nen.

 Stellen Sie den Drehregler der Multipette auf den Punkt links neben der "1".

Am Display muss die Anzeige "4µl" erscheinen. [2]

 Schieben Sie den kleinen blauen Schieberegler (B) & [3] am Display bis zum Anschlag nach

unten.

Dadurch wird evtl. eingeschlossene Luft im Combitip entfernt. Die Mengenangabe ist danach

genau.

Die Multipette ist jetzt einsatzbereit.

 Testen Sie die Dosiermenge über dem Tuch.

Baugruppenübersicht des SWS

Das SWS besteht aus den folgenden Hauptbaugruppen.

SIPLACE Wafer System (SWS) - seitlich

[1] Greifer [2] Flip-Unit

[3] Einbauplatz für Optionen (Die-Attach Unit oder Linear Dipping Unit)

[4]

Die-Ejector (Ausstechsystem) [5] Versorgungseinheit (PC, Vakuum- Pumpe)

[6] XY Unit [7] Wafer Wechsel System (Magazin-Lift)

[8] Stützfuß (eingeklappt)

SIPLACE Wafer System (SWS) - rear view

[1] Grundrahmen [2] Barcodescanner je nach Konfiguration entweder am

Wafer-Wechsler oder am Greifer

Die Druckluftversorgung des SWS erfolgt direkt durch den Bestückautomaten (siehe Betriebsan-

leitung). Für die Vakuumversorgung ist das SWS mit einer eigenen Vakuumpumpe ausgestattet.
