Allgemeine Instandhaltungsarbeiten

Abwurfbehälter leeren und Pipettenwechsler absaugen

Intervall täglich

Arbeitsmittel Staubsauger, Abfalleimer, Sammelbehälter

Legende

[1] Abwurfbehälter

[2] Pipettenwechsler

Abwurfbehälter entleeren

 Nehmen Sie den Abwurfbehälter heraus und entleeren Sie ihn in den Sammelbehälter.

Es empfiehlt sich, den Abwurfbehälter jeden Tag zu entleeren. Sie können so feststellen, ob

ein bestimmtes Bauelement häufig abgeworfen wird. Die Fehlerursache ermitteln Sie mit

Hilfe des Spurfehlermenüs oder OIS.

 Saugen Sie das Umfeld des Abwurfbehälters ab und stellen Sie diesen zurück.

Der Innenraum des Bestückautomaten sollte frei von herumliegenden Bauelementen sein, da

diese zwischen beweglichen Teilen Funktionsstörungen verursachen können.

Pipettenwechsler absaugen

 Halten Sie einen Abstand von mind. 1 cm mit der Staubsaugerdüse zu den Pipetten ein, um

diese nicht zu beschädigen.

 Saugen Sie die Pipettenwechsler ab.

Die Pipettenwechsler sollten frei von Verschmutzungen bzw. Bauteilen sein, da diese die kor- rekte

Pipettenaufnahme und -ablage behindern können.

Manometer für den Abblasdruck von Die-Attach-Unit und Flip-Unit prüfen

Intervall wöchentlich

Arbeitsmittel Spiegel

Legende

[1] Manometer für den Abblasdruck

 Halten Sie an der Rückseite des SWS ei-

nen Spiegel in den Spalt zwischen SWS

und Bestücker.

 Prüfen Sie, ob der angezeigte Druck, dem

bei der Inbetriebnahme eingestelltem

Druck entspricht (zwischen 0,5 und

0,8 bar).

Sichtprüfung und Reinigung des Maschineninnenraums

Intervall 6-monatlich

Arbeitsmittel Pinsel, Staubsauger, Reinigungsstäbchen, fusselfrei

 Schalten Sie den Bestücker und das SWS ordnungsgemäß aus.

 Öffnen Sie Schutzhaube am zu prüfenden SWS.

 Schwenken Sie den Magazin-Lift auf (siehe "Magazin-Lift aufschwenken" auf Seite 14).

 Ziehen Sie die Versorgungseinheit heraus (siehe "Versorgungseinheit herausziehen" auf

Seite 15).

 Reinigen Sie den Maschineninnenraum mit einem Staubsauger und einem Pinsel vorsichtig

und sorgfältig von Staub und Verschmutzungen.

Achten Sie dabei darauf, dass die induktiven Sensoren und Endschalter frei von Verschmut-

zung sind und dass sich keine abgeworfenen Bauteile im Innenraum befinden.

 Reinigen Sie die offen liegenden und frei zugänglichen Platinen vorsichtig und sorgfältig mit

Pinsel und Reinigungsstäbchen von Staub und Verschmutzungen.

 Schieben Sie die Versorgungseinheit zurück (siehe "Versorgungseinheit einschieben" auf

Seite 16) und schließen Sie den Magazin-Lift (siehe "Magazin-Lift schließen" auf Seite

15).Energieketten auf Freigängigkeit und korrekten Sitz der Verschlussclips prüfen

Energieketten auf Freigängigkeit und korrekten Sitz der Verschlussclips prüfen

Intervall 6-monatlich

Arbeitsmittel keine

Legende

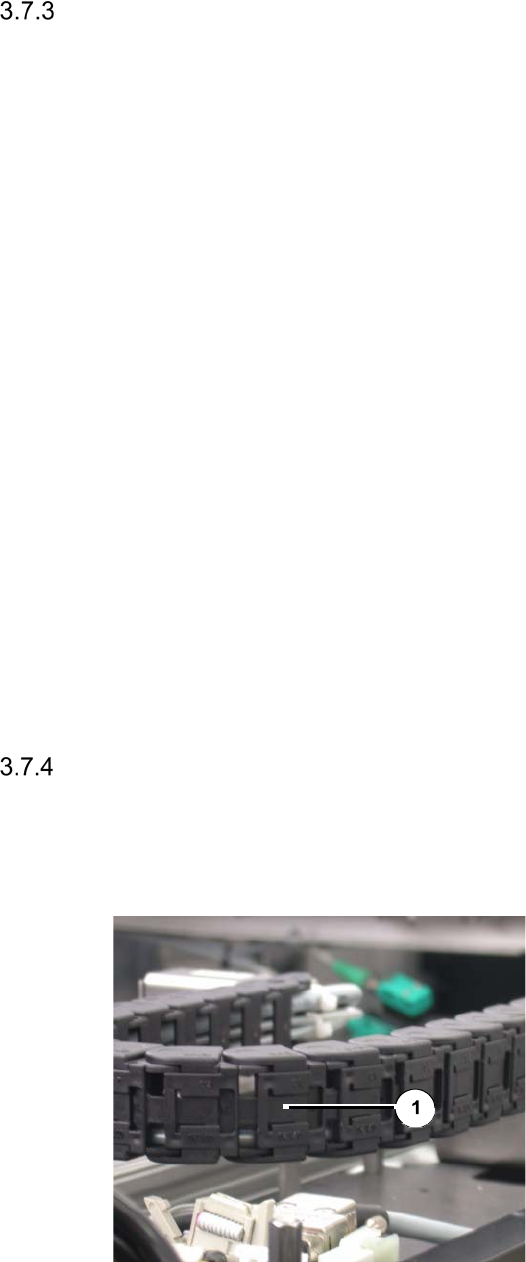

[1] Verschlussclip

 Überprüfen Sie den Energiekettenlauf an

Wafer-Tisch (X- und Y-Richtung) sowie

Wafer-Changer auf Freigängigkeit, Abrieb

und Kabelbruch.

 Achten Sie darauf, dass die Verschlussc-

lips [1] an den Rückseiten der Ketten kor-

rekt sitzen.

 Rasten Sie ausgehakte Clips wieder in

ihrer korrekten Position ein.
