Lippendichtring an Nadelsystem und Zentriereinheit auf Dichtigkeit prüfen

Intervall: 4-monatlich

Arbeitsmittel: keine

Um die Vakuumdichtigkeit zu gewährleisten müssen die Lippendichtringe [1] an Nadelsystem und

Zentriereinheit regelmäßig auf Verschleiß überprüft werden.

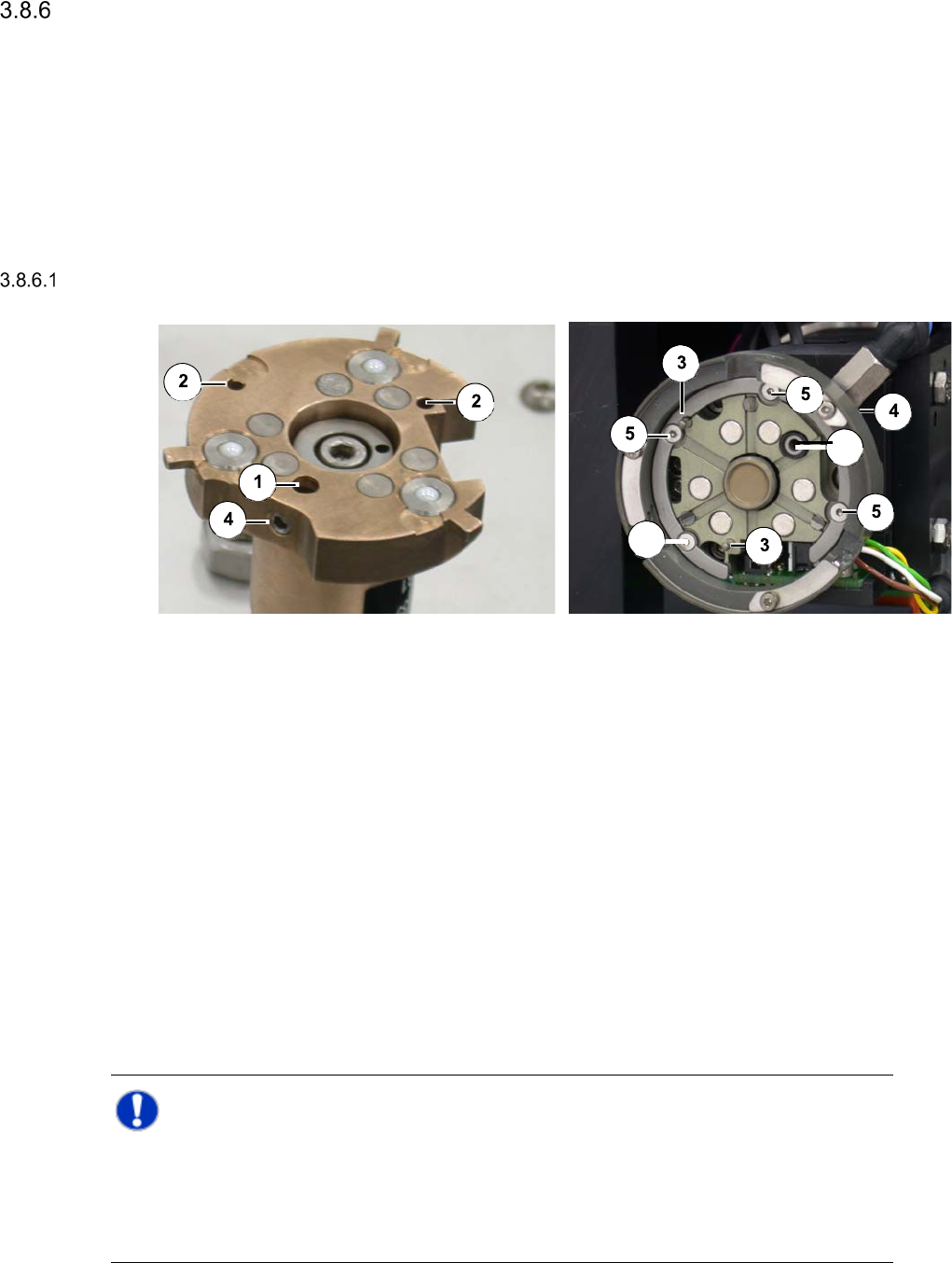

Bajonett-Verschluß

Nadelsystem Zentriereinheit

Legende

[1] Dichtungseinheit mit Lippendichtring

[2] Arretierungsbohrung

[3] Arretierungs-Pin

[4] seitliche Inbusschraube

[5] Befestigungsschrauben Arretierungsring

 Prüfen Sie jeweils den Lippendichtring auf sichtbare Verschleißerscheinungen.

Bei Bedarf muss die Dichtungseinheit getauscht werden.

 Lösen Sie dazu die seitliche Inbusschraube, mit der die Dichtungseinheit fixiert ist, leicht.

Um die seitliche Inbusschraube lösen zu können, entfernen Sie den darunterliegenden

pneumatischen Anschluss.

 Ziehen Sie die Dichtungseinheit heraus.

 Setzen Sie die neue Dichtungseinheit ein und schieben Sie sie bis zum Anschlag nach un-

ten.

 Ziehen Sie die seitliche Inbusschraube vorsichtig fest.

HINWEIS

Wenn die seitliche Inbusschraube an der Zentriereinheit schwer zugänglich ist, müssen Sie ggf.

die 4 Befestigungsschrauben (Pos. 5) des Arretierungsrings entfernen und den Ring abnehmen.

Setzen Sie den Arretierungsring wieder ein und befestigen Sie ihn, bevor Sie die seitliche Inbus-

schraube festziehen.

Legende

[1] O-Ring

 Fetten Sie den O-Ring mit UNISILCON

L250L (dünner Schmierfilm).

Magnet-Verschluß

Folgende Beschreibung wird anhand der neuen Nadel-Ausstecheinheit (magnetisch) erklärt.

Für die Nadel-Ausstecheinheit mit Bajonettverschluss ist die Vorgehensweise identisch.

Teile

Folgende Ersatzteile sind erhältlich:

●

[00387580-xx] Dichtungseinheit

(Saugadapter [1] inklusive Vakuumsauger [3] und O-Ring [2] vormontiert)

●

[00201141-xx] O-Ring 3*1 NBR 70 B (ist als Wartungs-/Verbrauchsteil definiert)

Vorgehensweise

► Entfernen Sie den Pneumatikanschluss mithilfe eines Gabelschlüssels. Achten Sie dabei

auf die Dichtungen.

► Lockern oder entfernen Sie die Madenschraube [1] (Inbus 1,5) zur Fixierung der

Dichtungseinheit [2].
