Instandhaltungsarbeiten an der Die-Attach-Unit
Um die Die-Attach-Unit zugänglich zu machen, müssen Sie zunächst die EMV-Abdeckung abneh-
men. Setzen Sie die Abdeckung nach Abschluss der Arbeiten wieder auf und fixieren Sie diese.
Warnung vor magnetischem Feld
Die Die-Attach-Unit enthält einen starken Magneten. Achten Sie darauf, dass keine metallischen
Gegenstände in den Bereich der Die-Attach-Unit gelangen, da diese vom Magneten angezogen
werden.
Mitnehmer reinigen und auf Leichtgängigkeit prüfen
Intervall: wöchentlich
Arbeitsmittel: Äthylalkohol, Reinigungsstäbchen, fusselfrei
Der Mitnehmer an der Die-Attach-Unit muss regelmäßig gereinigt werden, um die einwandfreie
Übergabe zwischen Flip-Unit und Die-Attach-Unit zu gewährleisten.

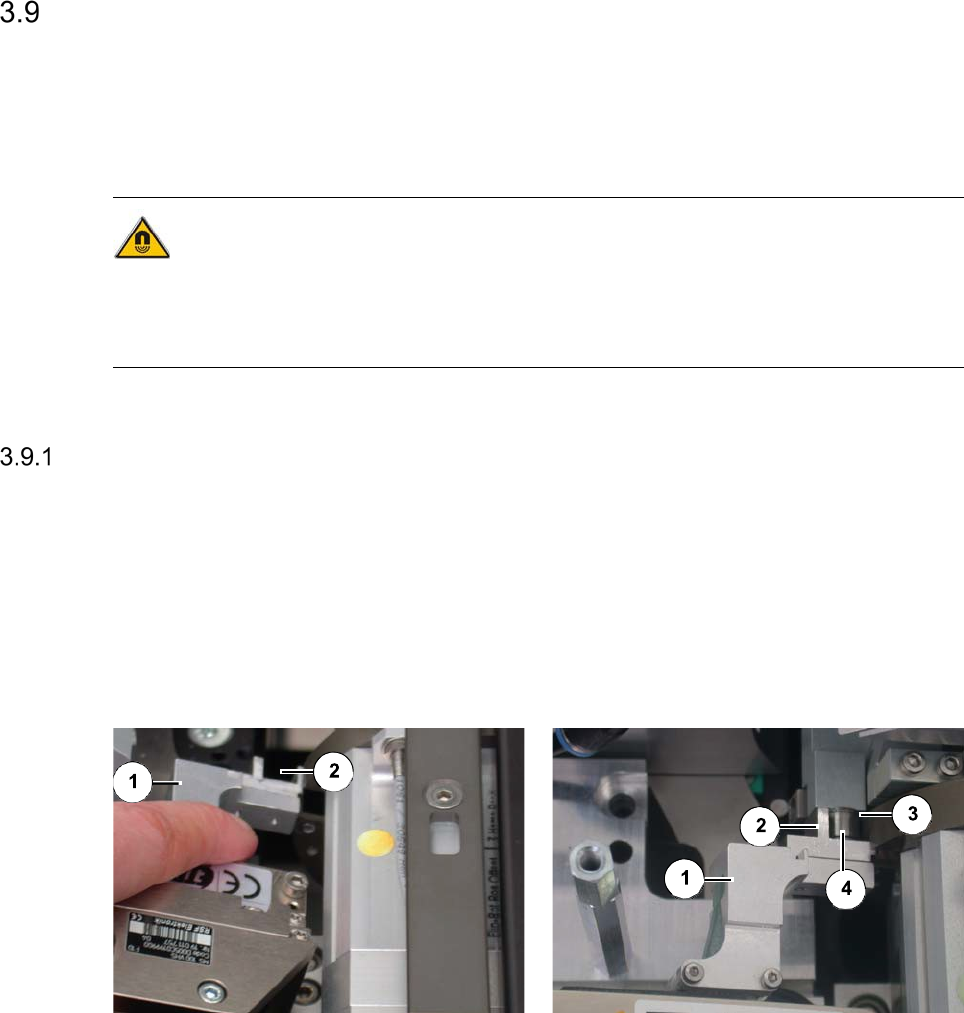

Mitnehmer ohne Übergabe der Flip-Unit Mitnehmer mit Übergabe der Flip-Unit
Legende
(1)
Kulisse [2] Mitnehmer
[3] Segment 1 der Flip-Unit [4] Rollenstößel
Ziehen Sie die Kulisse [1] an der Die-Attach-Unit mit einer Hand vorsichtig zurück, bis der
Mitnehmer [2] zugänglich ist.
Reinigen Sie den Mitnehmer mit einem mit Äthylalkohol befeuchteten Reinigungsstäbchen.
Lassen Sie die Kulisse wieder los.
Bewegen Sie die Kulisse ein paar Mal hin und her. Wiederholen Sie dies mit dem Segment
1 der Flip-Unit in der Übergabeposition. Die Kulisse sollte leicht bewegbar sein.
Kontrollieren Sie den Rollenstößel auf Sauberkeit.
48
Pipettenaufnahme Die-Attach-Modul auf Dichtigkeit prüfen
Intervall: 3-monatlich
Arbeitsmittel: Vakuum
VORSICHT
Für diese Überprüfung ist mindestens das Bediener Level Machine service in der SWS GUI
erforderlich. Sie darf nur von entsprechend geschultem Personal vorgenommen werden.
- Referenzieren Sie das SWS.
- Öffnen Sie die Haube des Bestückautomaten, um das SWS zugänglich zu machen.
Die Stromversorgung der Portalachsen und der SWS-Achsen wird daraufhin sofort unterbrochen.
Die Portalachsen und alle Achsen des SWS bleiben stehen. Am Bildschirm wird eine
entsprechende Meldung ausgegeben. Übergehen Sie diese Meldung.

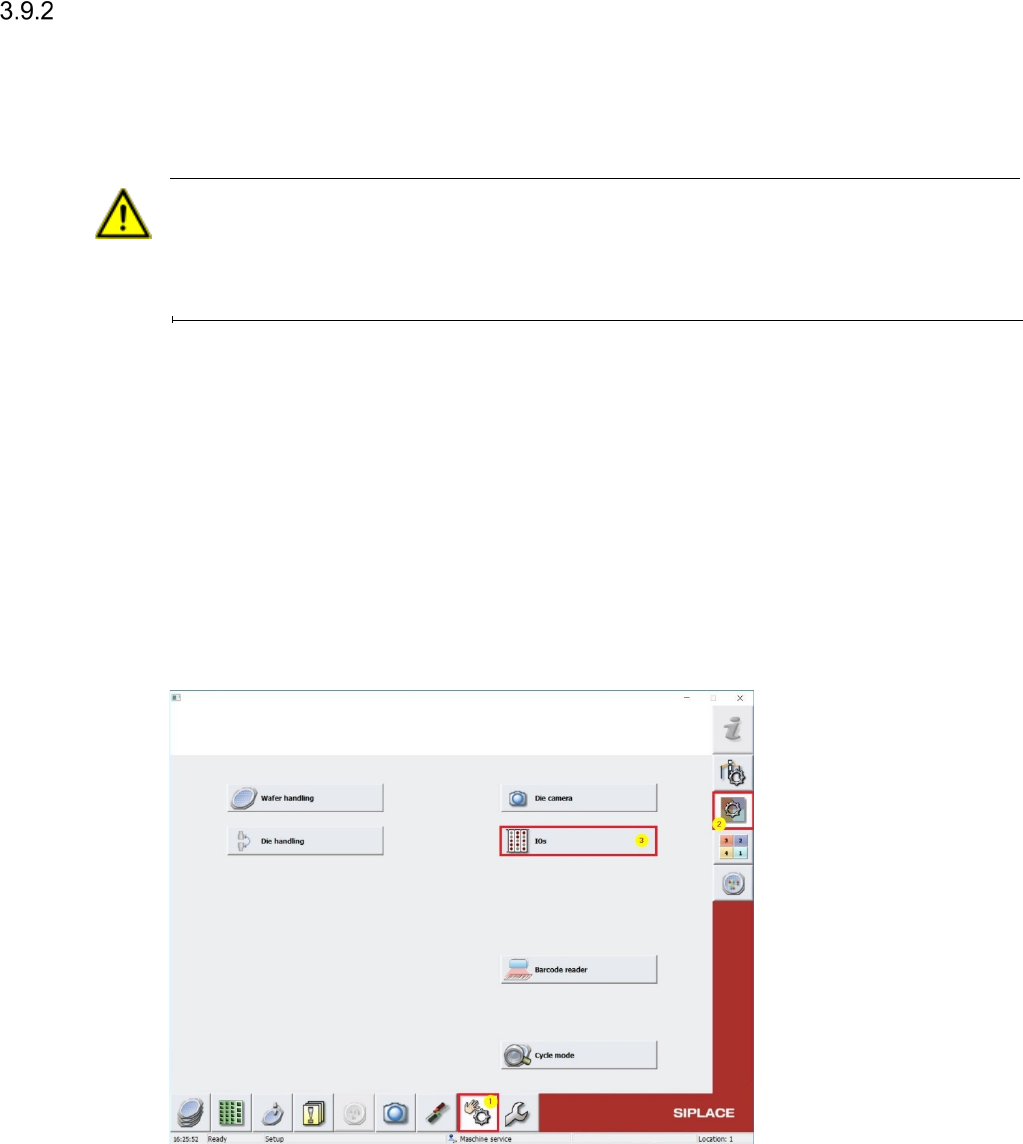

Wechseln Sie in die Ansicht Manual operations [1] -> Manual operations subsystems [2] ->
IOs [3] (s. Bild unten)

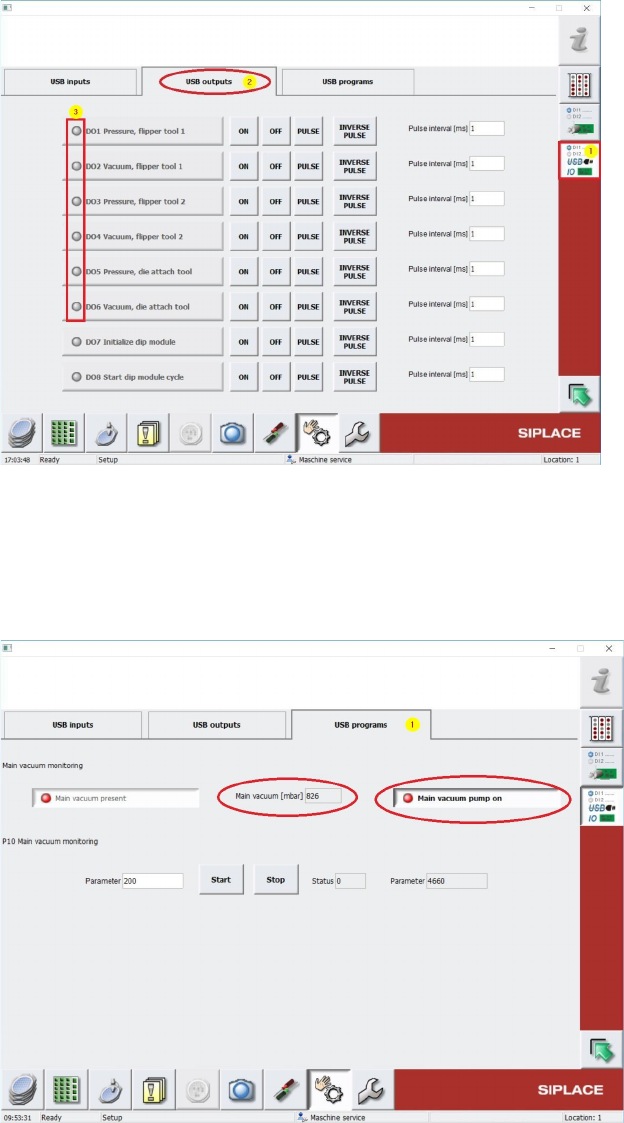

Wechseln Sie danach in die Ansicht Manual operations USBIO [1] und wählen Sie den Reiter
USB outputs [2] (s. Bild unten) und schalten Sie alle Vakuum-Verbraucher (Dxx Vacuum …)
über die OFF buttons aus (s. 3), falls einer der Ausgänge aktiv ist. Dies gilt auch für die
Druckluft Ausgänge (Dxx Pressure ...) (s. 3).
49
Wechseln Sie aus obiger Ansicht zu Manual operations -> Manual operations
subsystems -> IOs -> Manual operations USBIO -> USB programs [1] und lesen Sie
den Haupt-Vakuumwert unter Main Vacuum [mbar] ab (s. Bild unten).
Achten Sie darauf, dass die Vakuumpumpe angeschaltet ist, wie im Bild unten dargestellt.
Der Haupt Vakuum Wert sollte mind. 700 mbar betragen. S. Anzeige im Bild oben. Notieren Sie
diesen Wert.
Wechseln Sie in die Ansicht Manual operations [1] -> Manual operations subsystems [2] ->
IOs [3] (s. Bild unten)
