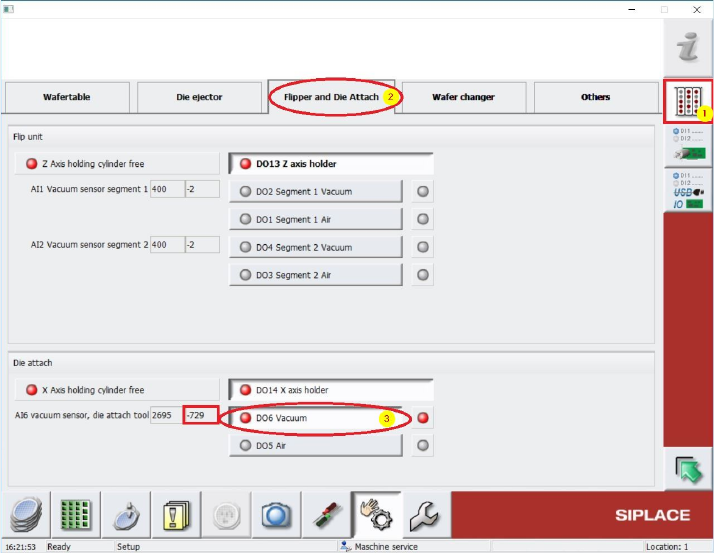

Wechseln Sie danach in die Ansicht Manual operations IOs [1] und wählen Sie den Reiter
Flipper and Die Attach [2] (s. Bild unten).
Schalten Sie unter Die attach mit dem Button D06 Vacuum das Vakuum ein [3] (s.u.). Am
Saugteller bzw. an der Pipette muss eine Ansaugkraft spürbar sein.
Neben diesem Button kann unter AI6 Vacuum sensor, die attach tool der Vakuumwert abgelesen
werden. Dieser Wert sollte nicht zu stark vom oben notierten Haupt Vakuum Wert abweichen.
Andernfalls dichtet z.B. der Saugteller nicht ausreichend ab.
52

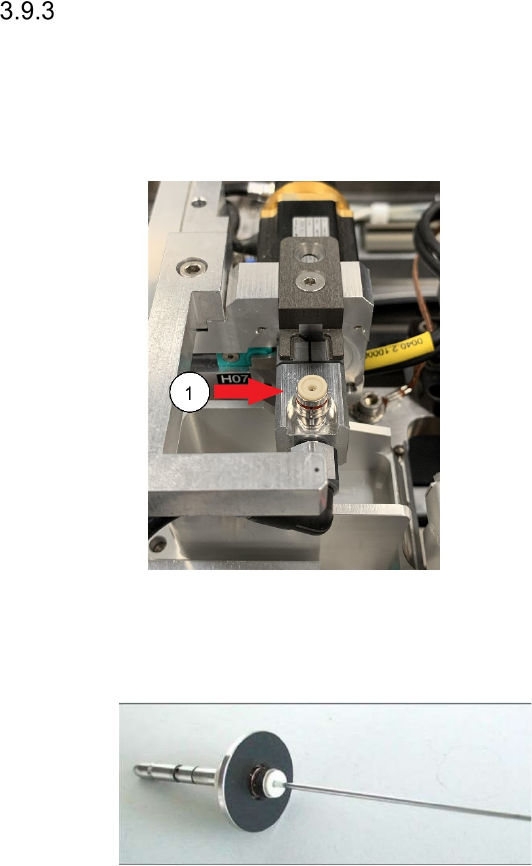

Saugteller (Membran) an der Pipettenaufnahme auf Dichtigkeit prüfen
Intervall: 3-monatlich
Arbeitsmittel: ggf. neue Saugteller (0307984-03), 1,5mm Inbus (Kein Kugelkopf!)
Legende
[1] Saugteller (jetzt weiß, früher blaut)
Ziehen Sie die Pipette ab.
Prüfen Sie den blauen Saugteller auf Be-
schädigung oder Verschleiß.
Sollte er Beschädigungen aufweisen,
muss er gegen einen neuen ausgetauscht
werden.
Lösen Sie das Einschraubgewinde des Saugtellers und nehmen Sie den Saugteller heraus.
Achten Sie darauf, dass der Distanzring an seiner Position verbleibt. Andernfalls ist keine
Dichtigkeit gegeben.
Bild dient als Beispiel für den Ausbau bzw. Einbau des Saugtellers
Setzen Sie den neuen Saugteller gerade auf, da sonst die Gefahr besteht, dass das Ein-
schraubgewinde beschädigt wird.
Befestigen Sie den Saugteller mit einem Anzugsdrehmoment von ca. 13 Ncm (leicht Handfest).
53
Rückholeinheit schmieren und auf Leichtgängigkeit prüfen
Intervall: 4-monatlich
Arbeitsmittel: Ölspender mit Structovis GHD
Legende
[1-3] Schmierstellen an der Mechanik der
Rückholeinheit
Schmieren Sie die Mechanik an den ge-
zeigten Stellen (Pos. 1 - 3). Nehmen Sie
ggf. ein Reinigungsstäbchen zur Hilfe, um
das Sprühfett gezielt aufzutragen.
Ziehen Sie die Mechanik der Rückholein-
heit von Hand nach hinten.
Sie muss leichtgängig bewegbar sein.
Vakuumteil auf Dichtigkeit prüfen
Intervall: jährlich
Arbeitsmittel:
Vakuum
Legende
[1] Saugteller am Die-Attach-Kopf
[2] Vakuumanschluss
Schalten Sie das Vakuum ein und prüfen
Sie den Vakuumanschluss auf Dichtigkeit.
Achten Sie dabei auf Blasgeräusche.
