Drehteil auf Leichtgängigkeit prüfen
Intervall: 3-monatlich
Arbeitsmittel:
keine

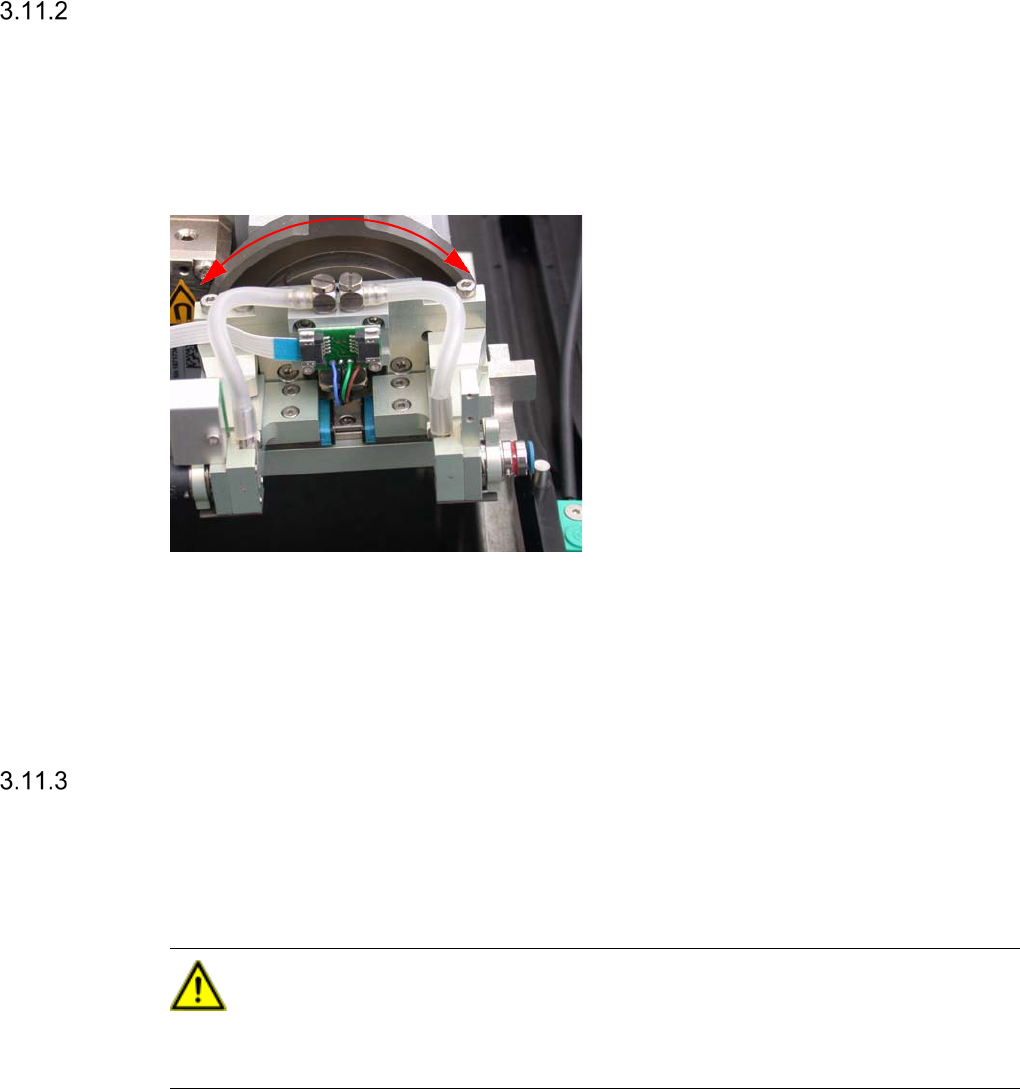

Bewegen Sie das Drehteil in der Kulisse in
Pfeilrichtung hin und her.
Es muss leichtgängig bewegbar sein und
darf nirgendwo haken.
Bei einem Defekt der Kugellager (Je
Flip-Segment ein Kugellager) ist die
komplette Flip-Unit zu tauschen (siehe
Serviceanleitung).
Bei einem Rattern der Kugellager and
den Übergängen Z-Achse bzw. Die-Attach
müssen die Position der „Haltezylinder“
neu eingestellt werden (siehe
Serviceanleitung)
Pipettenaufnahme auf Dichtigkeit prüfen
Intervall: 3-monatlich
Arbeitsmittel:
Vakuum
VORSICHT
Für diese Überprüfung ist das Bediener-Level Service in der SWS GUI erforderlich. Sie darf nur
von entsprechend geschultem Personal vorgenommen werden.
- Referenzieren Sie das SWS.
- Öffnen Sie die Haube des Bestückautomaten, um das SWS zugänglich zu machen.
Die Stromversorgung der Portalachsen und der SWS-Achsen wird darauf hin sofort unterbrochen.
Die Portalachsen und alle Achsen des SWS bleiben stehen. Am Bildschirm wird eine
entsprechende Meldung ausgegeben. Übergehen Sie diese Meldung
59
Wechseln Sie in die Ansicht Manual operations [1] -> Manual operations subsystems [2] ->
IOs [3] (s. Bild unten)
Wechseln Sie danach in die Ansicht Manual operations USBIO [1] und wählen Sie den Reiter
USB outputs [2] (s. Bild unten) und schalten Sie alle Vakuum-Verbraucher (Dxx Vacuum …)
über die OFF buttons aus (s. 3), falls einer der Ausgänge aktiv ist. Dies gilt auch für die
Druckluft Ausgänge (Dxx Pressure ...) (s. 3).
60
Wechseln Sie aus obiger Ansicht zu Manual operations -> Manual operations
subsystems -> IOs -> Manual operations USBIO -> USB programs [1] und lesen Sie
den Haupt-Vakuumwert unter Main Vacuum [mbar] ab (s. Bild unten).
Achten Sie darauf, dass die Vakuumpumpe angeschaltet ist, wie im Bild unten dargestellt.
Der Haupt Vakuum Wert sollte mind. 700 mbar betragen. S. Anzeige im Bild oben.
Notieren Sie diesen Wert.
Wechseln Sie in die Ansicht Manual operations [1] -> Manual operations subsystems [2] ->
IOs [3] (s. Bild unten)
