59

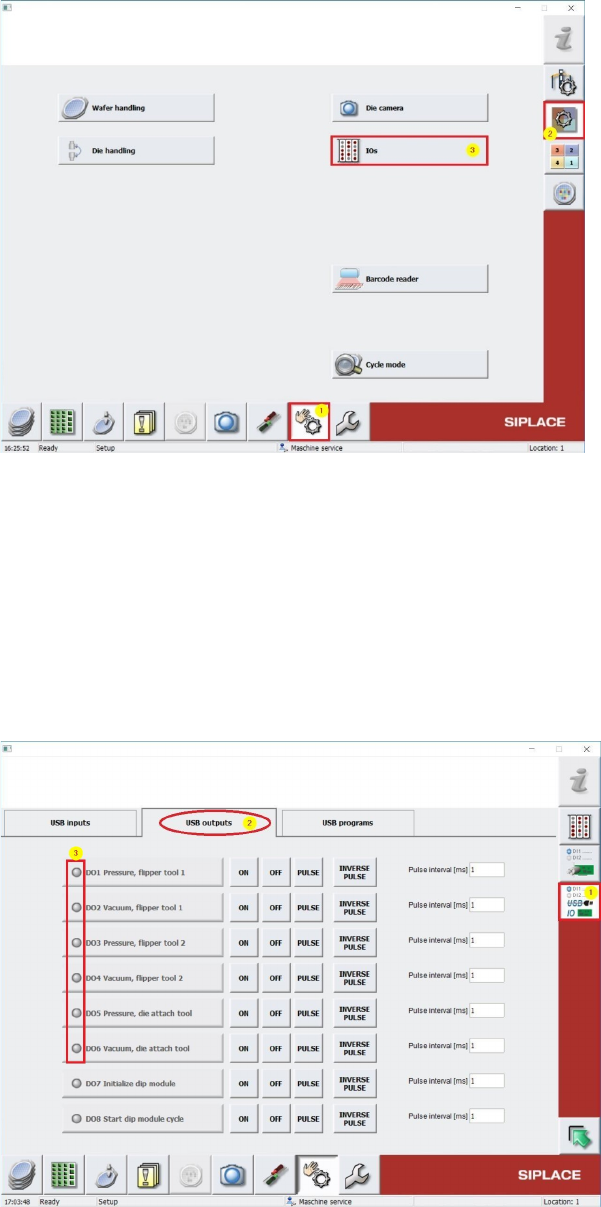

Wechseln Sie in die Ansicht Manual operations [1] -> Manual operations subsystems [2] ->
IOs [3] (s. Bild unten)
Wechseln Sie danach in die Ansicht Manual operations USBIO [1] und wählen Sie den Reiter
USB outputs [2] (s. Bild unten) und schalten Sie alle Vakuum-Verbraucher (Dxx Vacuum …)
über die OFF buttons aus (s. 3), falls einer der Ausgänge aktiv ist. Dies gilt auch für die
Druckluft Ausgänge (Dxx Pressure ...) (s. 3).
60
Wechseln Sie aus obiger Ansicht zu Manual operations -> Manual operations
subsystems -> IOs -> Manual operations USBIO -> USB programs [1] und lesen Sie
den Haupt-Vakuumwert unter Main Vacuum [mbar] ab (s. Bild unten).
Achten Sie darauf, dass die Vakuumpumpe angeschaltet ist, wie im Bild unten dargestellt.
Der Haupt Vakuum Wert sollte mind. 700 mbar betragen. S. Anzeige im Bild oben.
Notieren Sie diesen Wert.
Wechseln Sie in die Ansicht Manual operations [1] -> Manual operations subsystems [2] ->
IOs [3] (s. Bild unten)
61
Drehen Sie Segment 1 der Flip Einheit nach oben und halten Sie die Pipette bzw. den Saugteller
(s.u.) oben zu.
Wechseln Sie danach in die Ansicht Manual operations IOs [1] und wählen Sie den Reiter
Flipper and Die Attach [2] (s. Bild unten).
Schalten Sie mit dem Button D02 Segment 1 Vacuum das Vakuum ein [3] (s.u.). Am
Saugteller bzw. an der Pipette muss eine Ansaugkraft spürbar sein.
Neben diesem Button kann unter AI1 Vacuum sensor segment 1 der Vakuumwert abgelesen
werden. Dieser Wert sollte nicht zu stark vom oben notierten Haupt Vakuum Wert abweichen.
Andernfalls dichtet z.B. der Saugteller nicht ausreichend ab.
