61  Dr ehen Sie Seg ment 1 der Flip Einheit nac h oben und halten Si e die Pipette bzw. den Sau gteller (s.u.) oben zu.  Wechseln Sie danach in di e Ansicht Manual operations IO s [1] und w ählen Sie den Reit er Flippe…

 Wechseln Sie aus obiger Ansicht zu Manual operations -> Manual operations

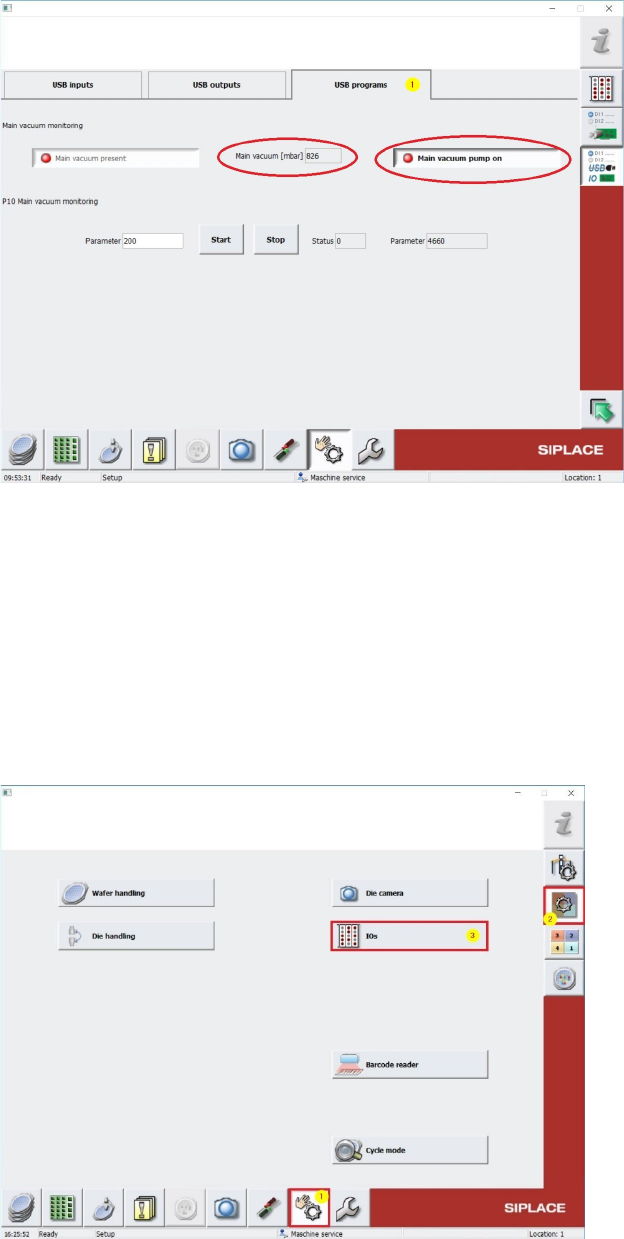

subsystems -> IOs -> Manual operations USBIO -> USB programs [1] und lesen Sie

den Haupt-Vakuumwert unter Main Vacuum [mbar] ab (s. Bild unten).

Achten Sie darauf, dass die Vakuumpumpe angeschaltet ist, wie im Bild unten dargestellt.

Der Haupt Vakuum Wert sollte mind. 700 mbar betragen. S. Anzeige im Bild oben.

Notieren Sie diesen Wert.

 Wechseln Sie in die Ansicht Manual operations [1] -> Manual operations subsystems [2] ->

IOs [3] (s. Bild unten)

 Drehen Sie Segment 1 der Flip Einheit nach oben und halten Sie die Pipette bzw. den Saugteller

(s.u.) oben zu.

 Wechseln Sie danach in die Ansicht Manual operations IOs [1] und wählen Sie den Reiter

Flipper and Die Attach [2] (s. Bild unten).

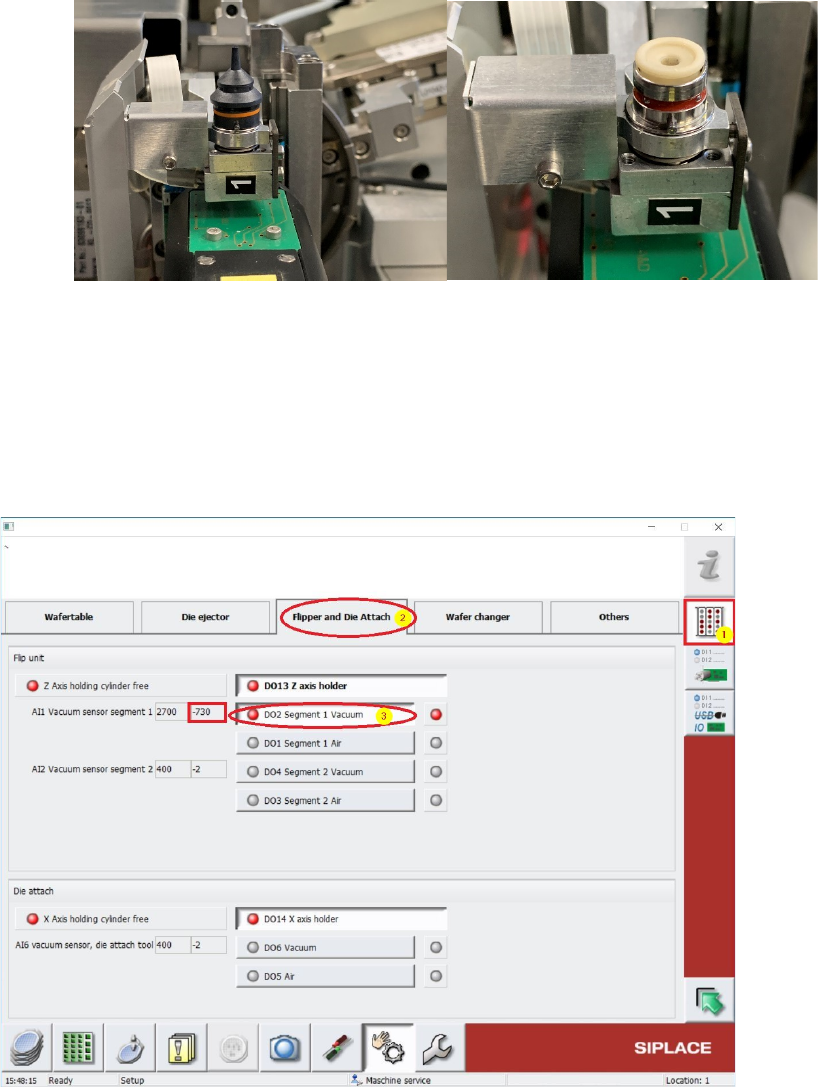

 Schalten Sie mit dem Button D02 Segment 1 Vacuum das Vakuum ein [3] (s.u.). Am

Saugteller bzw. an der Pipette muss eine Ansaugkraft spürbar sein.

Neben diesem Button kann unter AI1 Vacuum sensor segment 1 der Vakuumwert abgelesen

werden. Dieser Wert sollte nicht zu stark vom oben notierten Haupt Vakuum Wert abweichen.

Andernfalls dichtet z.B. der Saugteller nicht ausreichend ab.

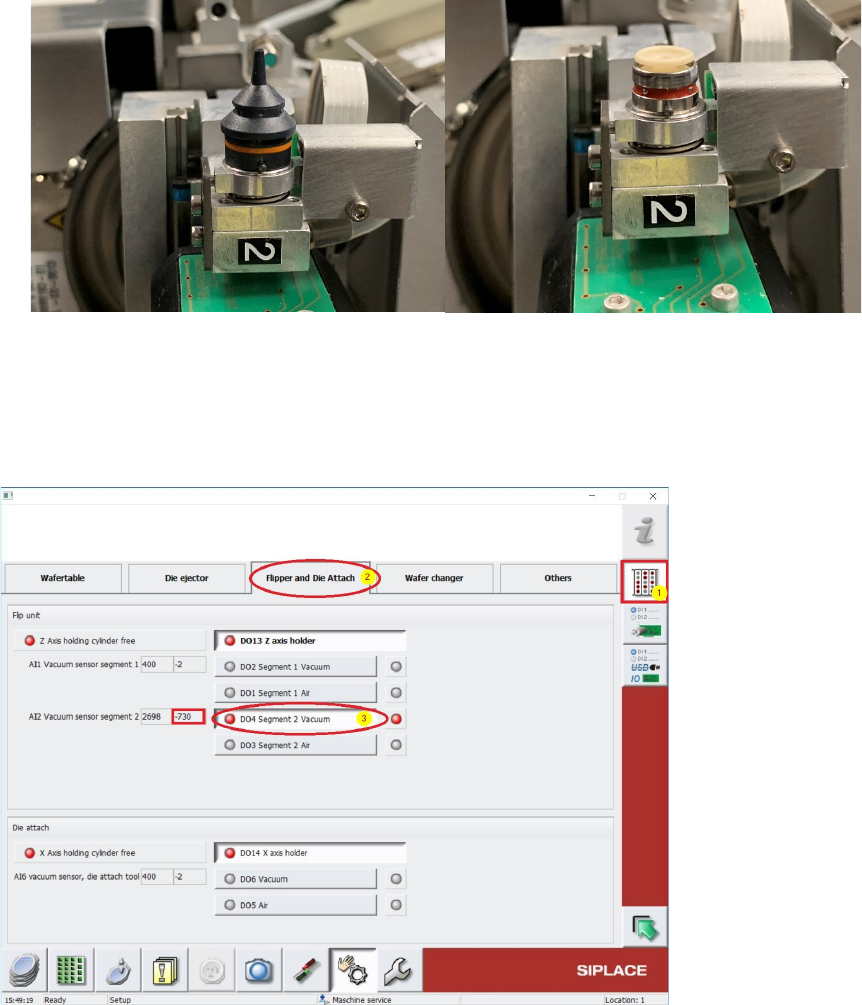

Die Vorgehensweise für Segment 2 erfolgt analog zu Segment 1:

 Drehen Sie Segment 2 der Flip Einheit nach oben und halten Sie die Pipette bzw. den Saugteller
