64
Legende
(1) Abwurfbehälter für Bauteile
(2) Magnetische Kontaktfläche
(3) Sensor
Leeren sie den Abwurfbehälter aus
Reinigen Sie die Unterseite des Behälters und die Magnetauflageflächen mit einem fussel-
freien Tuch. Alle Oberflächen müssen verschmutzungsfrei sein, um die korrekte Lage des
Abwurfbehälters zu gewährleisten.
Reinigen Sie den Sensor mit einem fusselfreien Tuch

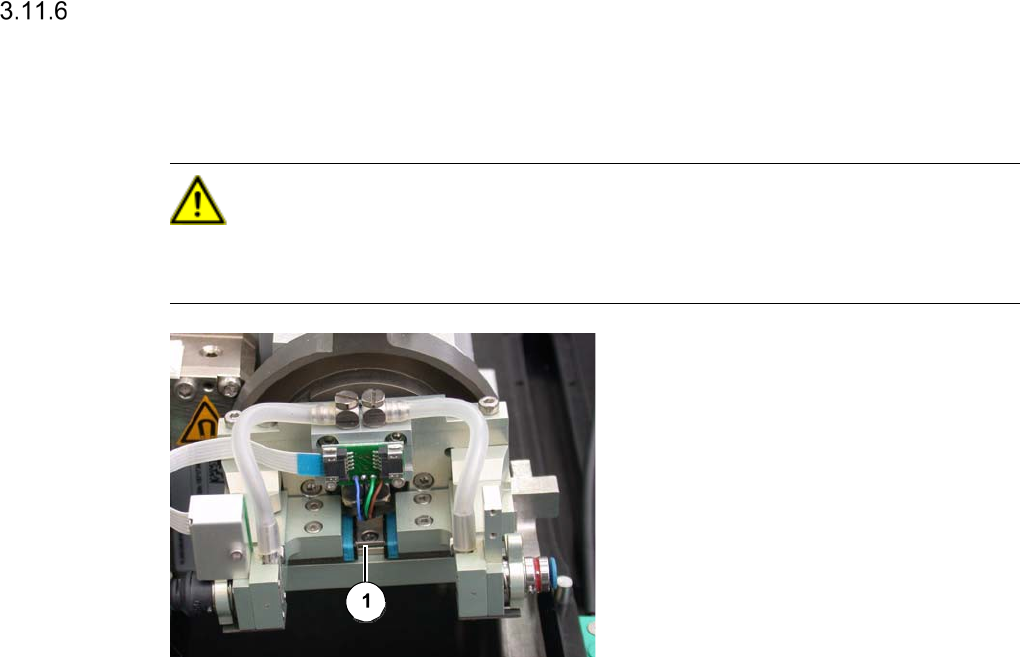

Linearführungen am Drehteil schmieren
Intervall: 4- monatlich
Arbeitsmittel:
Multipette, Lubcon Thermoplex ALN 1001/00D
VORSICHT
Gehen Sie beim Schmieren der Linearführung besonders sorgfältig vor.
Es darf kein Schmiermittel auf die Lese-Einheit gelangen.
Linearführung am Drehteil
Legende
[1] Linearführung
Befüllen Sie die Multipette (siehe "Multipette füllen und einstellen" auf Seite 18).
Bringen Sie 4µl Schmiermittel auf die Z-Achse auf.
Fahren Sie die Z-Achse ca. 5 mal von Hand aus und ein.
Bringen Sie nochmals 4µl Schmiermittel auf.
Fahren Sie die Z-Achse nochmals ca. 5 mal von Hand aus und ein.
Entfernen Sie überschüssiges Schmiermittel mit einem fusselfreien Tuch.
65

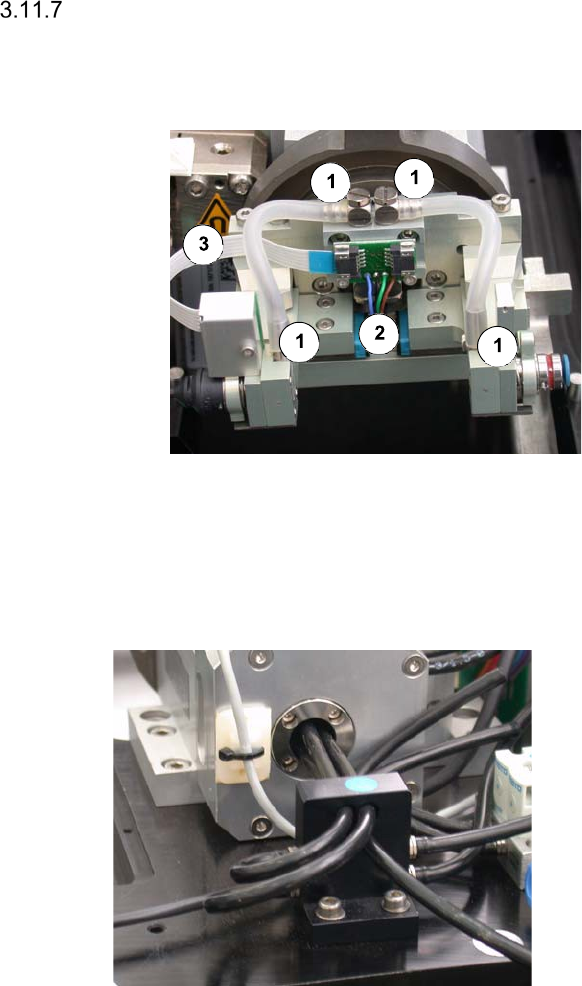

Angeschlossene Kabel und Leitungen prüfen
Intervall: jährlich
Arbeitsmittel: 00385451-01 FPC Flex Cable Jumper 5Pol Laenge=2,2 (Zoll) (Servicbox)
Legende
[1] Anschluss-Stellen Vakuumleitungen
[2] Kabel für Touch-Down-Sensor
[3] Flachbandkabel.
Prüfen Sie die am Drehteil angeschlos-
senen Kabel und Leitungen auf festen Sitz,
Abrieb und Scheuerstellen.
Bei Bedarf ersetzen sie das Kabel
00385451-01
Achten Sie darauf, dass das Flachbandka-
bel einen geeigneten Radius beschreibt,
so dass es nicht abknickt.
Prüfen Sie die Kabel und Leitungen, die
auf der Rückseite des Hohlwellenmotors
herausgeführt werden, auf festen Sitz, Ab-
rieb und Scheuerstellen.
Es dürfen keine Gegenstände oder sonsti-
ges auf der Oberfläche der beweglichen
Leitungen (Schläuche) anliegen.
66

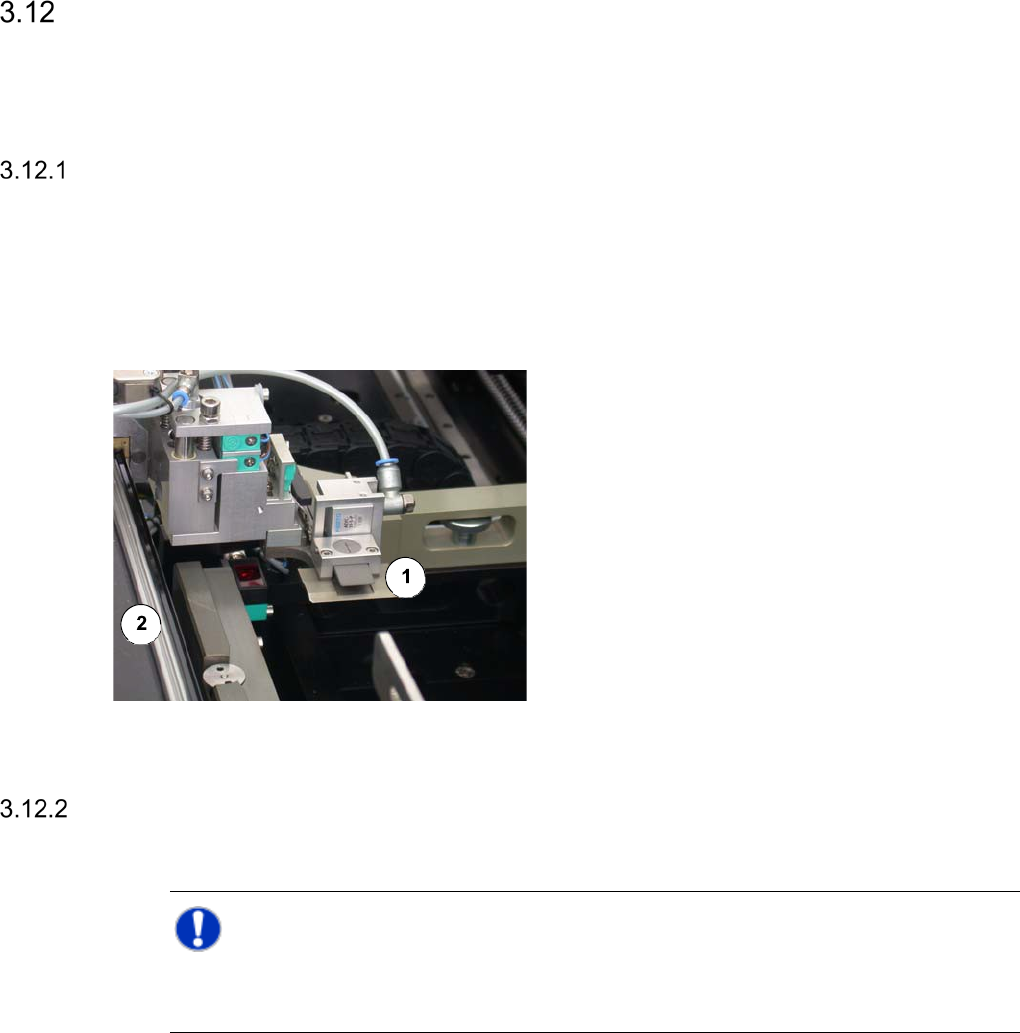

Instandhaltungsarbeiten am Greifer
Greiferbacken reinigen
Intervall: wöchentlich
Arbeitsmittel:
Äthylalkohol, Reinigungsstäbchen, fusselfrei
Legende
[1] Greiferbacken
[2] Führungsschiene
Reinigen Sie die Greiferbacken mit einem
mit Äthylalkohol befeuchteten Reinigungs-
stäbchen.
Führungsschiene reinigen
HINWEIS
Die Führungsschiene des Greifers ist auf Lebzeit geschmiert und muss daher nur gereinigt
werden.
Intervall: 1-monatlich
Arbeitsmittel:
SIPLACE-Reinigungstuch
Wischen Sie die Führungsschiene des Greifers mit einem SIPLACE-Reinigungstuch ab.
