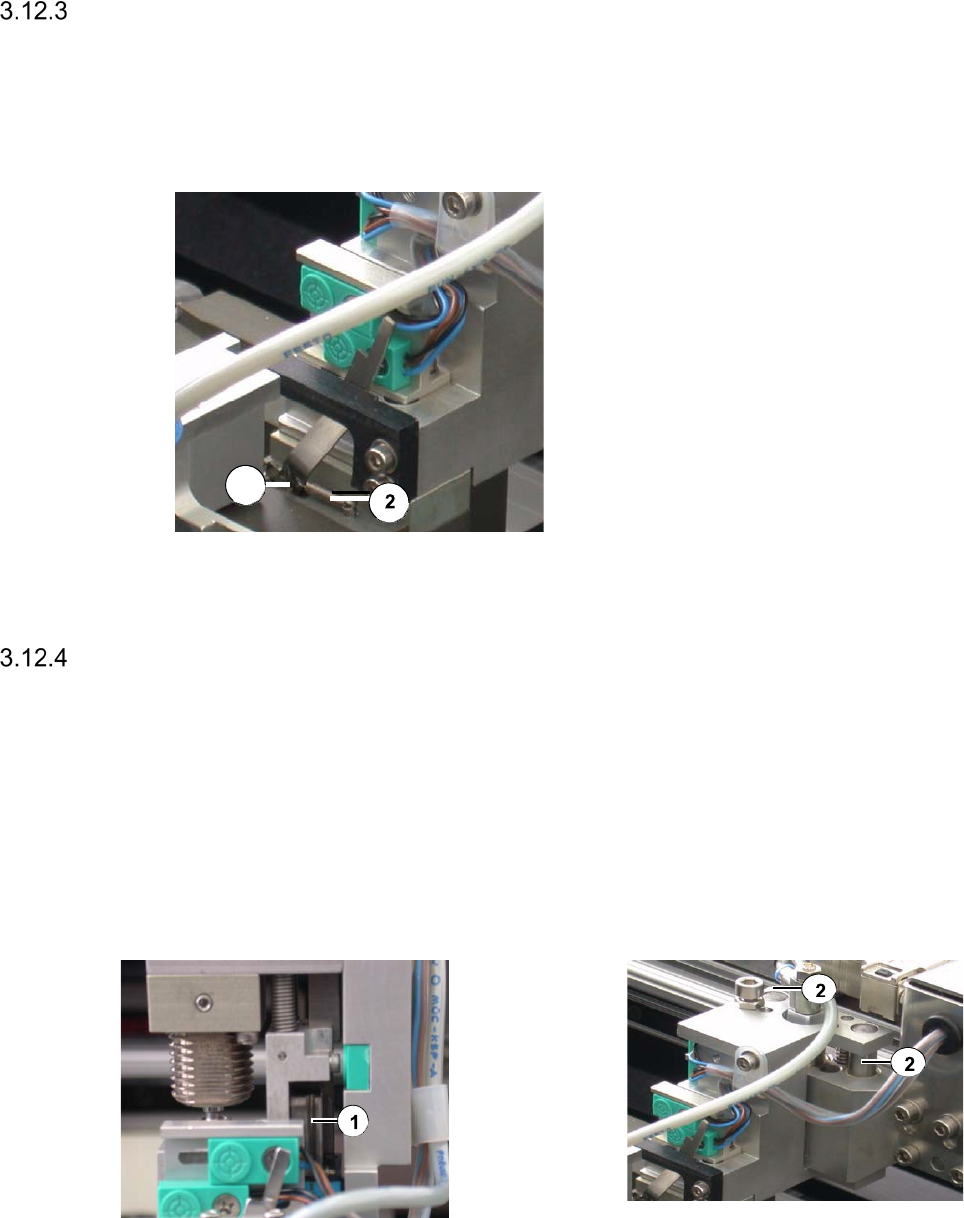

Lager und Mitnehmernut am Sensorhebel schmieren

Intervall: 1-monatlich

Arbeitsmittel:

Sprühfett Aerosol

Legende

[1] Lager des Sensorhebels mit dahinter

liegender Mitnehmernut

[2] Rückzugfeder

 Schmieren Sie das Lager des Sensorhe-

bels vorsichtig an der Federaufhängung.

Die Mitnehmernut wird dabei gleichzeitig

mit geschmiert.

 Entfernen Sie überflüssiges Schmiermittel.

 Kontrollieren Sie die Rückzugfeder auf Be-

schädigung.

Z-Führung schmieren bzw. reinigen

Abhängig von der Geifervariante (für linken oder rechten Stellplatz) besteht die Z-Führung aus

Gleitführung mit Federn (rechter Stellplatz) oder aus einem Linearschlitten mit Federn (linker Stell-

platz).

Intervall: 1-monatlich

Arbeitsmittel:

Multipette, Lubcon Thermoplex ALN 1001/00 (linker Stellplatz)

SIPLACE-Reinigungstuch (rechter Stellplatz)

Greifer-Z-Führung am linken Stellplatz Greifer-Z-Führung am rechten Stellplatz

Legende

[1] Linearschlitten

[2] Gleitführung

Z-Führung am linken Stellplatz schmieren

 Befüllen Sie die Multipette (siehe "Multipette füllen und einstellen" auf Seite 18).

 Bringen Sie 4µl Schmiermittel auf den Linearschlitten auf.

 Fahren Sie den Linearschlitten ca. 5 mal von Hand auf und ab.

 Bringen Sie nochmals 4µl Schmiermittel auf.

 Fahren Sie den Linearschlitten nochmals ca. 5 mal von Hand auf und ab.

 Entfernen Sie überschüssiges Schmiermittel mit einem fusselfreien Tuch.

Z-Führung am rechten Stellplatz reinigen

 Wischen Sie die Bolzen der Gleitführung mit einem SIPLACE-Reinigungstuch ab.

Instandhaltungsarbeiten am Magazin-Lift

Magazinauflage absaugen

Intervall: wöchentlich

Arbeitsmittel:

Staubsauger, Pinsel

 Öffnen Sie die Schiebetür des Magazin-Lifts.

 Reinigen Sie die Magazinauflage mit einem Staubsauger oder einem Pinsel von Staub und

Verschmutzungen.

 Schließen Sie die Schiebetür.

Frame-Abfrage reinigen

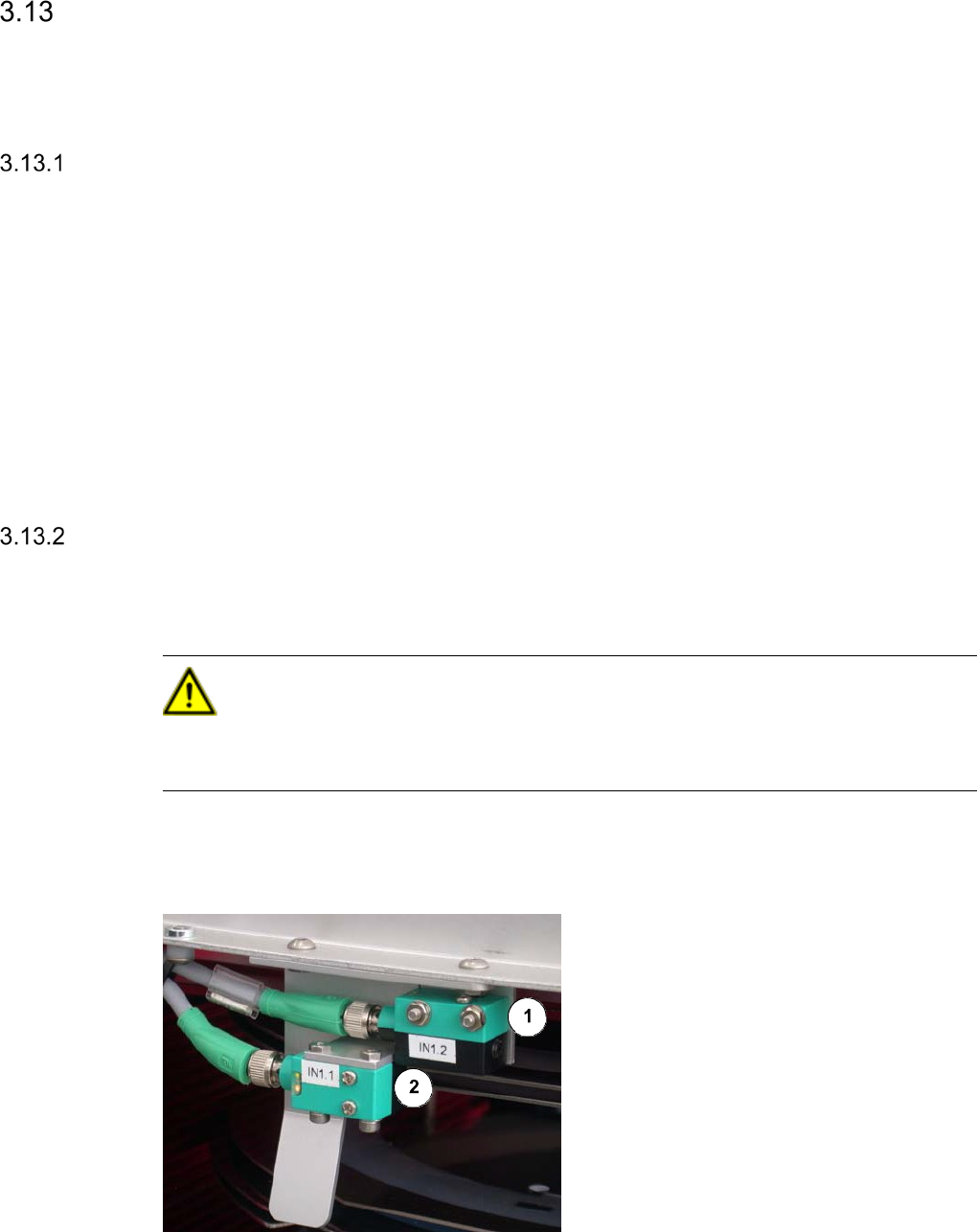

Die beiden Sensoren der Frame-Abfrage befinden sich auf der Rückseite des Magazin-Lifts.

VORSICHT

Verwenden Sie auf keinen Fall ein Lösungsmittel zum Reinigen der Sensoren, um eine Beschä-

digung der Kunststoffoberfläche zu vermeiden.

Intervall: monatlich

Arbeitsmittel:

optisches Tuch

Legende

[1] Crash-Sensor

[2] Slot-Sensor

 Reinigen Sie die beiden Sensoren der

Frame-Abfrage mit einem optischen Tuch.
