Z-Führungen und Z-Spindel reinigen

HINWEIS

Die Spindel für den Z-Hub sowie Z-Linearführungen am Magazin-Lift sind auf Lebzeit geschmiert

und müssen daher nur gereinigt werden.

Intervall: monatlich

Arbeitsmittel:

SIPLACE-Reinigungstuch

Magazin-Lift Linearführungen und Spindel oben Magazin-Lift Linearführungen und Spindel unten

Legende

[1] Linearführung

[2] Spindel für Z-Hub

 Öffnen Sie die Schiebetür des Magazin-Lifts

 Reinigen Sie die Spindel und die Linearführungen über ihre komplette Länge mit einem

SIPLACE-Reinigungstuch ab.

 Schließen Sie die Schiebetür des Magazin-Lifts

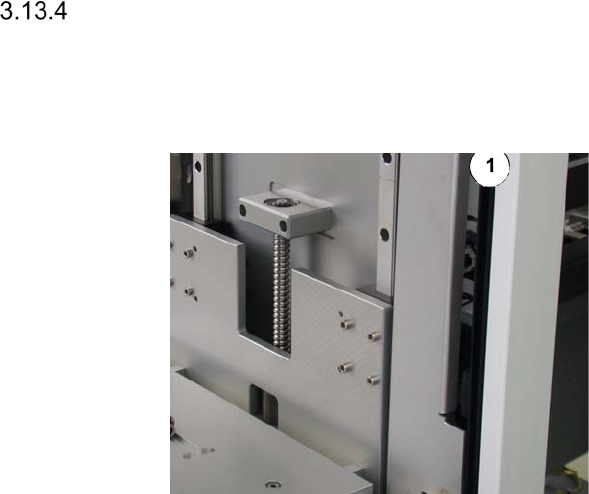

Führung der Schiebetür reinigen

Intervall: 6-monatlich

Arbeitsmittel:

Äthylalkohol, fusselfreies Tuch

Legende

[1] Führung der Schiebetür

 Öffnen Sie die Schiebetür.

 Reinigen Sie die auf beiden Seiten die

Führungsschienen mit einem mit Äthylal-

kohol befeuchteten Tuch.

 Schließen Sie die Schiebetür.

Instandhaltungsarbeiten am PC

Der PC für das SWS befindet sich hinter dem Magazin-Lift. Um ihn zugänglich zu machen, müs-

sen Sie den Magazin-Lift aufschwenken (siehe "Magazin-Lift aufschwenken" auf Seite 14) und die

Versorgungseinheit herausziehen (siehe "Versorgungseinheit herausziehen" auf Seite 15).

PC-Filter reinigen

Intervall: jährlich

Arbeitsmittel:

Staubsauger

Legende

[1] PC-Filter

 Entfernen Sie die beiden Schrauben, mit denen das Gitterblech des PC-Filters befestigt ist.

 Saugen Sie den PC-Filter mit einem Staubsauger ab.

 Setzen Sie das Gitterblech mit dem Filter wieder ein und befestigen Sie es mit den beiden

zuvor entfernten Schrauben.

PC-Lüfter auf Funktion überprüfen

Intervall: jährlich

Arbeitsmittel:

Blatt Papier

Legende

[1] PC-Lüfter an der Rückseite

[2] PC-Anschlüsse an der Rückseite

 Schalten Sie den PC ein.

 Halten Sie ein Blatt Papier vor den Lüfter.

Der Lüfter muss das Papier wegblasen.
