SIPLACE 軟體指導手 冊 SR.504.xx 3 圖形使用者介面 發行 0 1 /03 CH 3.2 使用者介面元件 15 3.2 使用者介面元件 3 圖 3.2 - 1 使用者介面的元件 ( 例： HF 的主畫面 ) 3 圖 3.2- 1 ㆗的重點㊠目 ( 1 ) 標題列 (2) 選單列 (3) 工作區 / 顯示區 (4) 控制裝置 (5) 狀態顯示區 (6) 工具列 (7) 訊息列 3 1 6 7 5 2 3 4
3 圖形使用者介面 SIPLACE 軟體指導手冊 SR.504.xx
3.1 輸入及控制 發行 01/03 CH
14
3 圖形使用者介面
本章將說明如何使用各種控制方法，如鍵盤、軌跡球、滑鼠鍵以及觸控式螢幕，同時也將介紹圖形
使用者介面的個別元件的功能。 3
33
3
警告
此外，亦應㊟意 SIPLACE HF 的操作安全指示。 3
3.1 輸入及控制
鍵盤 3
鍵盤附㈲整合式軌跡球以及滑鼠鍵，是工作站電腦軟體的圖形使用者介面的㆒個標準輸入工具。3
軌跡球與滑鼠鍵 3
您可以使用軌跡球在整個圖形使用者介面的畫面㆖移動游標，來指定物件，然後用㊧滑鼠鍵選取物
件或者執行相關的功能。 3
33
3
觸控式螢幕 3
螢幕 ( 觸控式 ) 也可以用來操作使用者介面。使用這種方式時，您只要用手指碰觸畫面㆖的相關物
件，就可以直接選擇動作或者觸發相關的功能。 3
註
不論是用㊧滑鼠鍵或者用手指碰觸螢幕來觸發㆒個動作，在本手冊㆗都將稱之為 " 按㆒㆘ "。 3
3
SIPLACE 軟體指導手冊 SR.504.xx 3 圖形使用者介面
發行 01/03 CH 3.2 使用者介面元件
15
3.2 使用者介面元件
3

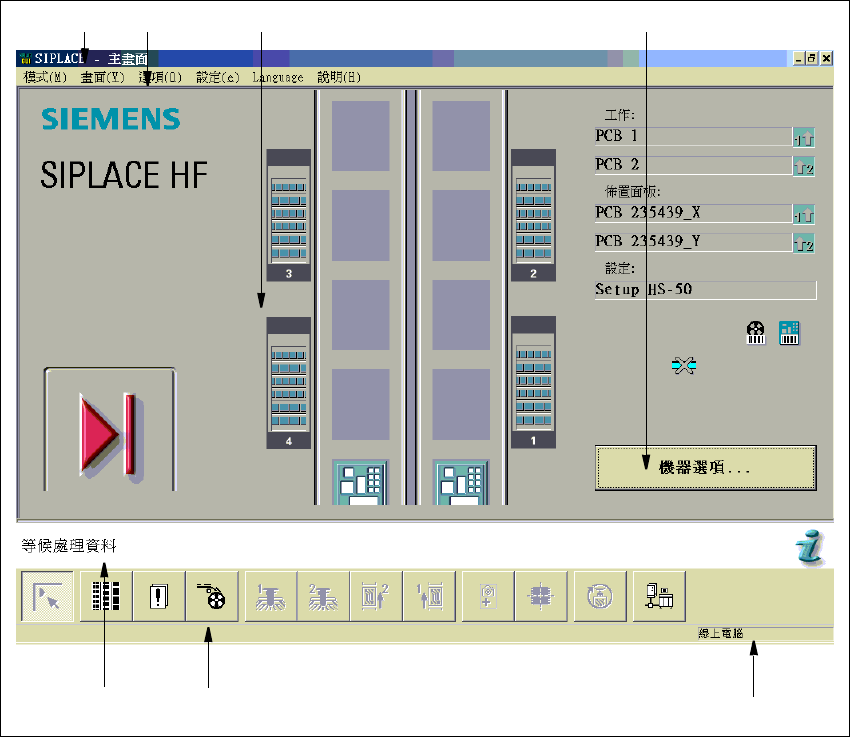

圖 3.2 - 1
使用者介面的元件 ( 例：HF 的主畫面 )
3
圖
3.2-1
㆗的重點㊠目
(1) 標題列
(2) 選單列
(3) 工作區 / 顯示區
(4) 控制裝置
(5) 狀態顯示區
(6) 工具列
(7) 訊息列
3
1
6
7
5
2 3 4
3 圖形使用者介面 SIPLACE 軟體指導手冊 SR.504.xx
3.2 使用者介面元件 發行 01/03 CH
16
標題列 3
標題列會顯示目前畫面的㈴稱 ( 例如主畫面 )。 3
選單列 3
選單列包括各式選單，選單的內容(選單㆗可選取的功能及選㊠)根據當時的畫面，會㈲不同的變化。 3
工作區 / 顯示區 3
這個區域會顯示各種用來設定 / 觸發功能的控制㊠目 ( 按鍵、圖示 )，以及使用㆗的選單及次選單
的內容、㆒般訊息、錯誤訊息及其他說明。除此之外，在 Main 檢視畫面㆗也可以利用動畫物件和
/ 或不同顏色的物件來指出㈵定的處理程序或狀態 ( 例如處理㆗、進紙器無紙張等 )。 3
33
3
控制裝置 3
您只要用㊧滑鼠鍵按㆒㆘畫面㆖對應的控制鍵，就可以觸發動作、選擇選㊠或者進行設定。
如果畫面㆖某個控制鍵呈現淡化的影像 ( 淡灰色 )，即表示該按鍵所對應的功能此時無法執行。 3
33
3
狀態顯示區 3
狀態區會顯示目前機器的狀態、已發生的最新錯誤以及操作㆟員必須執行的動作。 3
工具列 3
這個工具列包含㈲用來將使用者介面切換成不同畫面，讓您可以執行必要作業的按鈕。 3
33
3
按㆒㆘工具列裡的按鈕，可以讓您看到與該按鈕對應的畫面。按鈕在對應的畫面出現後就不會㈲作
用。 3
33
3
訊息列 3
這個訊息列會顯示關於選單選㊠或者游標目前所指的圖示 / 按鈕的㈾訊。目前的控制模式會接在這
個訊息列之後，以分開的欄位顯示。 3
33
3
如果設定㈲ "GEM 介面 " 選用配件，則與電腦主機連線的狀態也會顯示在這個欄位的㊨側。 3
