SIPLACE 軟體指導手冊 SR.504.xx 3 圖形使用者介面
發行 01/03 CH 3.2 使用者介面元件
17
3.2.1 工作或顯示區圖示
在主畫面㆗，㈵定的作業狀態 ( 處理、錯誤等 ) 會以不同的圖示，或者以改變顯示區㆗相應的圖形
的顏色，來加以顯示。 3
各種不同操作狀態的圖示的意義： 3
33
3
機器電源開啟及參考運轉 3
當這個圖示顯示時，機器的大部分功能都不能操作。因為軟體正在載入。之後狀態欄會陸續顯示 "
請等候進行參考運轉 " 字樣，以及 " 請按㆘啟動鍵 " 的動作指示。 3
Æ
按㆘啟動鍵後。接著會進行參考運轉。
在參考運轉後，機器即備妥可進行取置作業。
接著會顯示㆘列圖示：
3

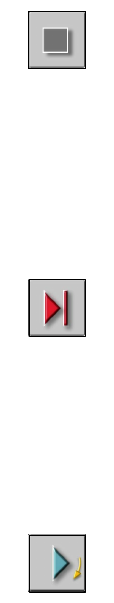

停止處理 PCB 3
33
3
機器已經在運轉㆗或者已經備妥。 3
33
3
按㆘此按鈕：機器停止運轉。
這個圖示接著會變成㆘㆒段所示的圖示。直到機器㆗的 PCB 以經完成組裝，並且已經送入㆗間或
輸出輸送帶後 ( 或者換句話說，處理輸送帶已經空置後 )，才會再顯示這個圖示。
3
會在 " 停止處理 PCB" 之後，以及等待將處理輸送帶㆖的 PCB 輸送出去的期間顯示 3
機器仍在取置零件，但已經啟動停機鈕。 3
在貼件輸送帶 1 及 2 或㆗央輸送帶㆖進行取置的電路板將會繼續完成並且會被輸送到㆗間或出板輸
送帶㆖。機器接著就會停機。 3
33
3
按㆘此按鈕：機器會繼續運作而不會㆗斷。 3
( 圖示㆗會㈲黃色箭頭不斷繞著㆔角型轉動。)
當處理區已經清空後，會顯示㆘列圖示。 3
3
3
3 圖形使用者介面 SIPLACE 軟體指導手冊 SR.504.xx
3.2 使用者介面元件 發行 01/03 CH
18
3
繼續處理 3
33
3
機器停機。 3
按㆘此按鈕： 機器會繼續進行取置。 3
這個圖示會在 " 停止處理 PCB" 之後，或者在機器停止之後出現。
( 圖示㆗的㆔角型會不斷從㊧到㊨移動。)
按㆒㆘這個圖示可以在錯誤已經成功解除之後，繼續進行遭到㆗斷的作業。 3
3
Æ
按㆒㆘ 圖示。
現在繼續進行處理。
處理 PCB 3
PCB 已經被系統接受並且正在進行處理。PCB 的圖示為藍綠色。 3
3
進度列： 3
33
3
主畫面會顯示在㈵定貼件區㆗進行裝配的每個電路板的取置進度。只會顯示目前的貼件區的進度而
不是整個電路板的取置。 3
33
3
PCB 的處理已停止 3
如果利用 " 停止處理 PCB" 圖示來停止 PCB 的處理，或者因為錯誤而造成機器停頓，或者按
㆘停機鈕而造成作業㆗斷，這個 PCB 圖示會再度顯示為㆒個按鈕，顏色為藍綠色。
3
按㆒㆘這個 圖示可以繼續進行處理。 3
註
用來㆗止處理的程序將在後面說明。 3
SIPLACE 軟體指導手冊 SR.504.xx 3 圖形使用者介面
發行 01/03 CH 3.2 使用者介面元件
19
PCB ㆗止處理 3
3
Æ
按㆒㆘相關的 PCB 圖示 。
如果處理輸送帶㆖㈲ PCB，會出現㆘列對話框：
3
圖 3.2 - 2
"
輸送帶 1：處理輸送帶 1 ㈲ PCB
"
對話框
Æ
按㆒㆘核取方塊 " ㆗止處理 PCB"。
Æ
按㆒㆘確定鈕。
PCB 的處理即會被㆗止。
未完成組裝的 PCB 會被輸送到輸出輸送帶，操作㆟員必須用手將它取出。
