3.3.2.2 " 畫面 " 選單
"
畫面 " 選單包括㈲可以叫出取置功能、個別功能及檢視功能的選㊠。它也可以用來啟動 SITEST 測
試程式並叫出執行 GEM 功能的畫面。 3
Æ
按㆒㆘所需的選㊠。
螢幕的顯示會轉換為相應的畫面。在這裡您可以執行您所需的功能。
註
也可以按㆒㆘對應的工具列按鈕 ( 參閱
3.2.2
)，或者按㆘對應的功能鍵叫出這個選單㆗的各個選㊠。
如果㈲設定捷徑，也可以使用捷徑叫出。 3
註
㆘列 3 個選㊠屬於取置功能組群。 3
設定 F2 3
送料器位置的設定以表格方式顯示。其每㆒個最多可以個別叫出 4 個位置。 3
錯誤 F3 3
錯誤以其類型加以區分，而且每㆒種錯誤以個別的表格呈現。您可以叫出料軌錯誤、輸送帶錯誤、
機器錯誤、㆒般錯誤以及連結錯誤訊息的個別表格。
最後發生的錯誤會永遠顯示在表格的最㆖層。相同的錯誤會在錯誤計數器㆖累計次數 ("#E" 欄 )。 3
送料器 F4 3
您可以在這裡使用各種功能來顯示並補充震動式喂料器的空料軌，或顯示並修改料盤的存量㈬準，
或將 MTC ( 矩陣式料盤更換器 ) 移動到輸送位置。 3
33
3
3
SIPLACE 軟體指導手冊 SR.504.xx 3 圖形使用者介面
發行 01/03 CH 3.3 使用者介面－畫面與選單
29
矩陣式料盤更換器 3
要切換到矩陣式料盤更換器的畫面時，您必須按㆒㆘ ( ㊜當位置的 ) 按鈕。或者，從 " 畫3
面 " 選單㆗，選取 " 喂料器 " 功能，然後再這個畫面㆖按㆒㆘矩陣式料盤更換器的按鈕。 3
33
3
之後會開啟㆘列視窗： 3
3

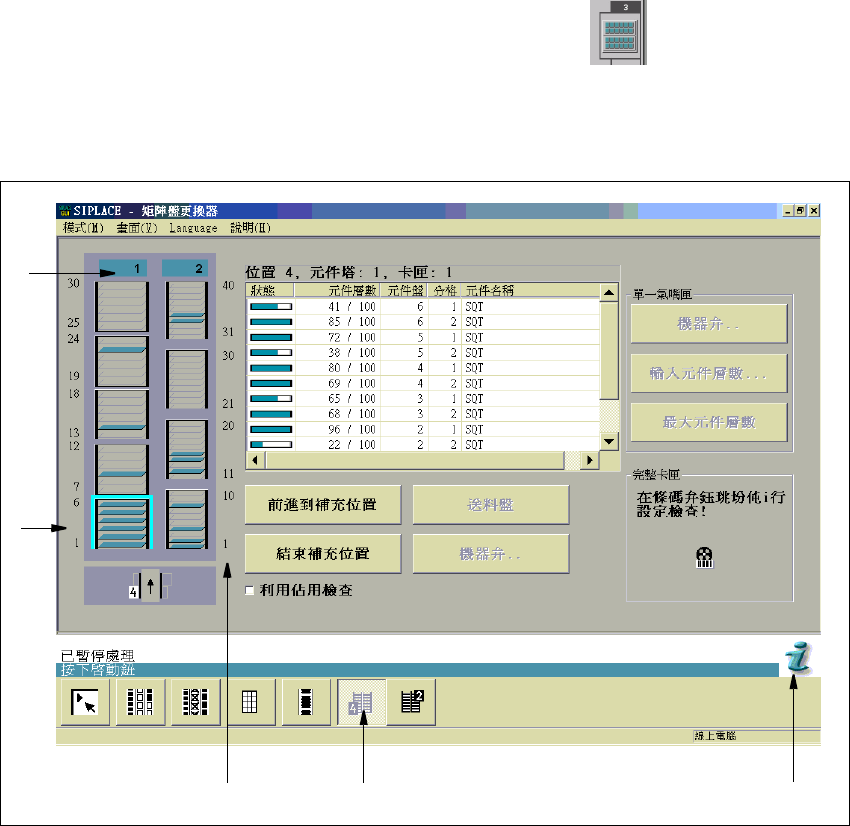

圖 3.3 - 3
"
矩陣式料盤更換器
"
畫面 (HF)
圖
3.3-3
㆗的重點㊠目
(1) 卡匣號碼
(2) 塔號碼
(3) 層數編號
(4) 選取 "MTC" 的畫面。
(5) "MTC" 主題的說明系統
您可以在工作站操作手冊㆗看到關於 MTC 的詳細說明。參數的說明請參閱線㆖說明系統。 3
33
3
3
1
3
2
5
4
3 圖形使用者介面 SIPLACE 軟體指導手冊 SR.504.xx
3.3 使用者介面－畫面與選單 發行 01/03 CH
30
註
㆘列 6 個選㊠屬於個別功能組群。
個別功能是在重大錯誤發生後用來執行㈵定動作，以及用來對機器進行設定及測試，因為它可以讓
您以定義的方式來指定各種功能模組。 3
懸臂 1 F5 3
這可以用來叫出懸臂 1 的個別功能。而這些功能可以用來測試旋轉頭 ( 例如 ) 的功能。 3
註
最大 2 個懸臂㆗的每㆒個都可以個別指定。
所㈲懸臂的功能完全相同。 3
懸臂 2 F6 3
懸臂 2 的個別功能。 3
輸送帶 2 F7 3
PCB 輸送帶 2 的個別功能 ( 若為雙輸送帶系統，則 = ㊧輸送帶路線 )。 3
註
這個輸送帶 2 的個別功能只㈲在配備㈲雙輸送帶時才能叫出。
其功能與輸送帶 1 的功能完全相同。 3
