3 圖形使用者介面 SIPLACE 軟體指導手冊 SR.504.xx
3.3 使用者介面－畫面與選單 發行 01/03 CH
38
3
圖 3.3 - 10 單㆒輸送帶 " 輸入新面板 " 對話框
Æ
然後在顯示的文字框㆗輸入所需面板的㈴稱，再按㆒㆘ OK 予以確認。之後即可開始載入面板㈾
料。
註
由 SIPLACE Pro 完成指定的面板㈾料，包括定位基準以及元件封裝形式㈾料，現在會以 "AKTUELL"
的㈴稱儲存在工作站電腦的硬碟㆗，並且輸入這個㈴稱即可載入。 3
SIPLACE 軟體指導手冊 SR.504.xx 3 圖形使用者介面
發行 01/03 CH 3.3 使用者介面－畫面與選單
39
Æ
若使用雙輸送帶，則會出現㆘列對話框：
3
圖 3.3 - 11 雙輸送帶 " 輸入新面板 " 對話框
Æ
然後在顯示的文字框㆗輸入所需面板的㈴稱，再按㆒㆘ OK 予以確認。之後即可開始載入面板㈾
料。
註
由 SIPLACE Pro 完成指定的面板㈾料，包括定位基準以及元件封裝形式㈾料，現在會以 "AKTUELL"
的㈴稱儲存在工作站電腦的硬碟㆗，並且輸入這個㈴稱即可載入。 3
軟體選㊠ 3
這個選㊠可以用來啟動測試指令 ( 測試功能 ) 以檢查各種機器元件。 3
註
這個選㊠只㈲ " 維修工程師 " 權限層級可以開啟。 3
警告
測試指令的設定以及測試指令的執行只能由維修工程師進行。 3
3 圖形使用者介面 SIPLACE 軟體指導手冊 SR.504.xx
3.3 使用者介面－畫面與選單 發行 01/03 CH
40
Æ
按㆒㆘軟體選㊠的選㊠。
接著會開啟㆘列視窗。
3

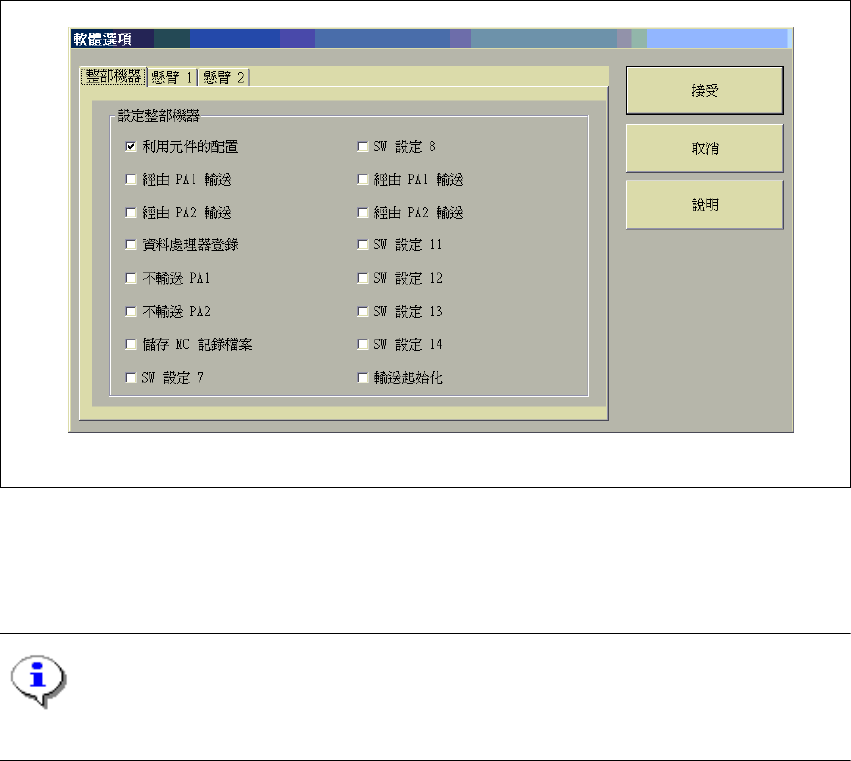

圖 3.3 - 12 軟體選㊠ " 對話框 ( 範例 HF)
Æ
選擇對應於想要的機器元件的標籤，並且按㆒㆘相關的核取方塊來設定使用 / 不使用測試指令。
Æ
按㆒㆘確定來完成軟體選㊠的設定。所作的變更會在㆘㆒個㊞刷電路板㆖生效。
註
當工作站重新開機後，軟體的選㊠會重置為原始設定。 3
