SIPLACE 軟體指導手冊 SR.504.xx 8 504.01 的新功能
發行 01/03 EN 8.3 矩陣式料盤更換器 MTC2
85
8.3 矩陣式料盤更換器 MTC2
MTC2 可以支援使用最大尺寸為 240 x 340 mm 的各種料盤。MTC2 可以容納 100 個 Jedec 料盤。 8
88
8
MTC 會記錄操作時數及供應給製程的零件的層數變更。可以在 SITEST ㆗叫出這個㈾料。 8
88
8
504.01 版軟體已經㈲㆘列的修改。零件塔 1 比較寬，每㆒層 ( 共㈲ 6 層 ) 可以容納 5 個零件匣。但
功能則沒㈲改變。 8
88
8
8
88
8
要叫出 MTC 的功能時，可以利用：
" 餵料器 " --> "MTC" 畫面。 8
88
8
8
88
8

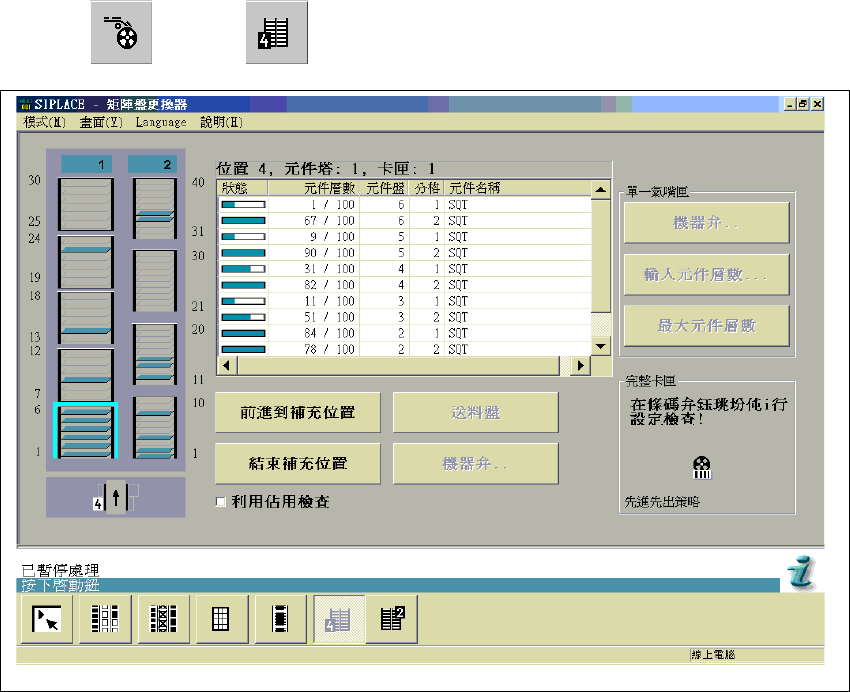

圖 8.3 - 1 " 矩陣式料盤更換器 " 畫面
8 504.01 的新功能 SIPLACE 軟體指導手冊 SR.504.xx
8.4 附 PCB 條碼的同步雙輸送帶 發行 01/03 EN
86
8.4 附 PCB 條碼的同步雙輸送帶
跟 503.01 版的軟體㆒樣，它也支援同步雙輸送帶的使用。504.01 版軟體現在可以在 PCB 條碼作業㆗
使用同步雙輸送帶。 8
88
8
在使用雙輸送帶機器時，電路板會以預設的非同步進行移動，電路板在輸送帶 1 及 2 ㆖輪流裝配。
這表示所需的輸送時間不會增加取置程序的總時間長度。在這種情況㆘，㆒個取置面板對應於㆒個
電路板。在使用同步雙輸送帶時，2 個輸送帶路線使用㆒個電路板的描述檔。這個電路板因此包含
㉃少 2 個次取置面板，以㆘將稱之為 " 邏輯電路板 "。 8
88
8
輸送帶控制器根據預設，會分別獨立處理每個輸送帶路線 ( 非同步 )。同步雙輸送帶作業可以讓您
將 2 個入板輸送帶㆖移送進入機器㆗的電路板視為㆒個邏輯電路板同時處理。預期這可以提高需要
不同吸嘴組態的取置面板的產出。 8
88
8
在電路板釋出進行後續的輸送後，實體電路板會同步輸送進入貼件區並進行夾置。當電路板移到貼
件輸送帶㆖後，會顯示邏輯電路板是否由 1 個或 2 個實體電路板所構成。這可確保即使是只㈲㆒個
電路板也可以進行取置。 8
88
8
接著會開始進行取置。在取置後，由實體電路板構成的邏輯電路板會同時釋出並且被輸送到㆘㆒個
輸送帶㆖。 8
88
8
只㈲在兩個輸送帶路線的㆘游端都已空置的情況㆘，邏輯電路板 ( 包含㆒個或多個實體電路板 ) 才
會進㆒步移動到後續的輸送帶㆖。 8
88
8
註
同步輸送必須利用 SITEST 在程式系統㆗及工作站㆖進行設定。如果程式系統的規格與工作站的
組態設定不符，則會發出錯誤訊息，而後續的參考運轉也會失敗。 8
SIPLACE 軟體指導手冊 SR.504.xx 8 504.01 的新功能
發行 01/03 EN 8.5 零件退回
87
㆘列工作流程 / 狀況也㊜用於 PCB 條碼作業㆖： 8
88
8
– 每㆒個電路板都㈲㆒個條碼。
– 在電路板移動進入機器時會讀取條碼。
– 兩個條碼都會傳送給程式系統，程式系統接著會從所設定的製程㆗選取㊜當的製程。然後將這
個製程的取置面板的㈾訊傳送給工作站。
– 如果程式系統沒㈲收到㆒個指定給所讀取的條碼的製程，則這個電路板只會被輸送通過機器。
– 如果電路板沒㈲條碼，或者條碼無法讀取，則工作站會開啟㆒個對話框並提示操作員以手動方
式輸入條碼。
8.5 零件退回
跟 504 版的軟體㆒樣，SIPLACE HF 現在㈲㆒個新的退件筒可供 6 吸嘴及 12 吸嘴旋轉頭使 用。旋 轉
頭或它最㆘面㆒個節臂可以直接定位在這個退件筒㆖方，這可確保零件的退回作業可以配合在 6 點
鐘位置的星型軸並且可以增加退件的可靠度。 8
88
8
504 版軟體也將這個退件筒視為㆒個定義點。 8
88
8
在旋轉頭的貼件區㆗，最多可以㈲兩個退件筒，每㆒側各㆒個。如果在處理時必須退回㆒個零件，
取置頭會移動到最近的㆒個退件筒。 8
88
8
如果使用 MTC 來取㈹機台，退件筒會被蓋住而無法使用。相反的，如果使用機台來取㈹ MTC，則
可以使用㆒個額外的退件筒。軟體也已經確認並進行了這㊠變更。 8
88
8
8.6 新的 IC 及 FC 攝影機
在與 SIPLACE HF 機器的結合㆖，㈲兩個靜止的攝影機系統可以配合 504 版軟體使用。靜止 IC 攝影
機 (SST22) 的視野可達 45 x 55 mm，可以用在尺寸達 40 x 50 mm 的零件㆖進行單㆒測量。選用的靜
止 FC 攝影機 (SST20) 的視野為 11 x 11 mm，可以用在尺寸為 8 x 8 mm 的零件㆖進行單㆒測量。多
重測量則可以在任何㆒個攝影機㆖執行。 8
88
8
攝影機的校正及組態設定可以利用 SITEST 進行。 8
